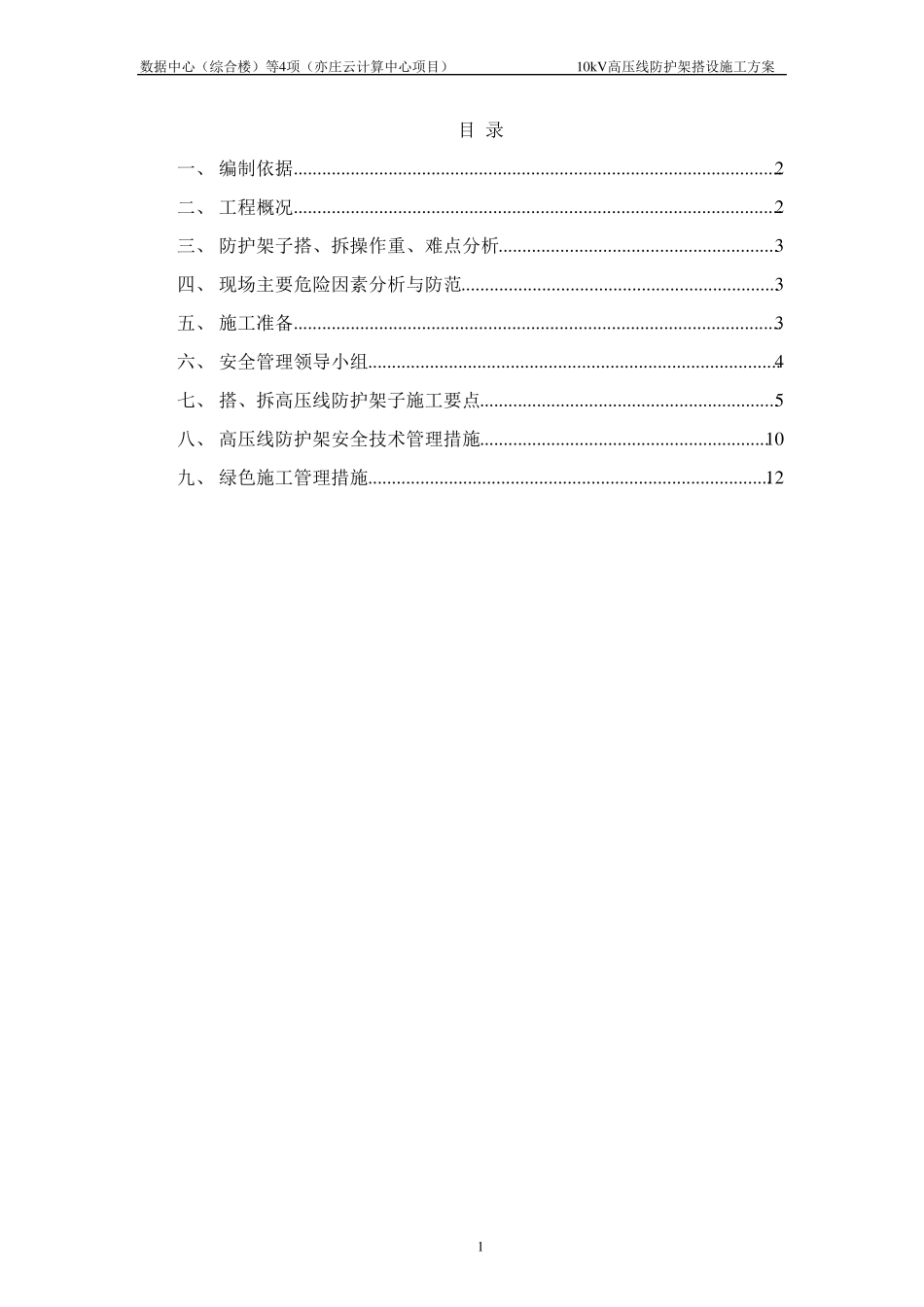

数据中心(综合楼)等4项(亦庄云计算中心项目) 10kV高压线防护架搭设施工方案 1 目 录 一、 编制依据 ....................................................................................................... 2 二、 工程概况 ....................................................................................................... 2 三、 防护架子搭、拆操作重、难点分析 ........................................................... 3 四、 现场主要危险因素分析与防范 ................................................................... 3 五、 施工准备 ....................................................................................................... 3 六、 安全管理领导小组 ....................................................................................... 4 七、 搭、拆高压线防护架子施工要点 ............................................................... 5 八、 高压线防护架安全技术管理措施 ............................................................. 10 九、 绿色施工管理措施 ..................................................................................... 12 数据中心(综合楼)等4项(亦庄云计算中心项目) 10kV高压线防护架搭设施工方案 2 一、 编制依据 1、《建设工程施工现场供用电安全规范》 GB50194-1993 2、《施工现场临时用电安全技术规范》 JGJ46-2005 3、《建筑施工安全检查标准》 JGJ59-2011 4、《建筑施工木脚手架安全技术规范》 JGJ164-2008 二、 工程概况 本工程位于北京经济技术开发区N8M1地块,总建筑面积85341.47m 2,其中地上建筑面积48082.76m 2,地下建筑面积37258.71m 2。设计±0.000相当于绝对标高29.400m ,檐口高29.95m 。地下为三层,功能为数据机房、油机房、配电房、冷冻机组、蓄冰池、水泵房等;地上为五层,功能为数据机房、配电房等;在一层和负一层局部集中设置办公用房。 现场有一10kV高压线,位于基坑西侧。此高压线处于现场布置的2#塔吊回转半径范围内,如下图所示。 ACD1D2DBB1B2 根据建设部颁布的《施工现场临时用电安全技术规定》(JGJ46-2005)中规定,起重机的任何部位或被吊物边缘与10kV的架空线路边线最小水平距离不得小于2m ,竖 直 距离不小于...
