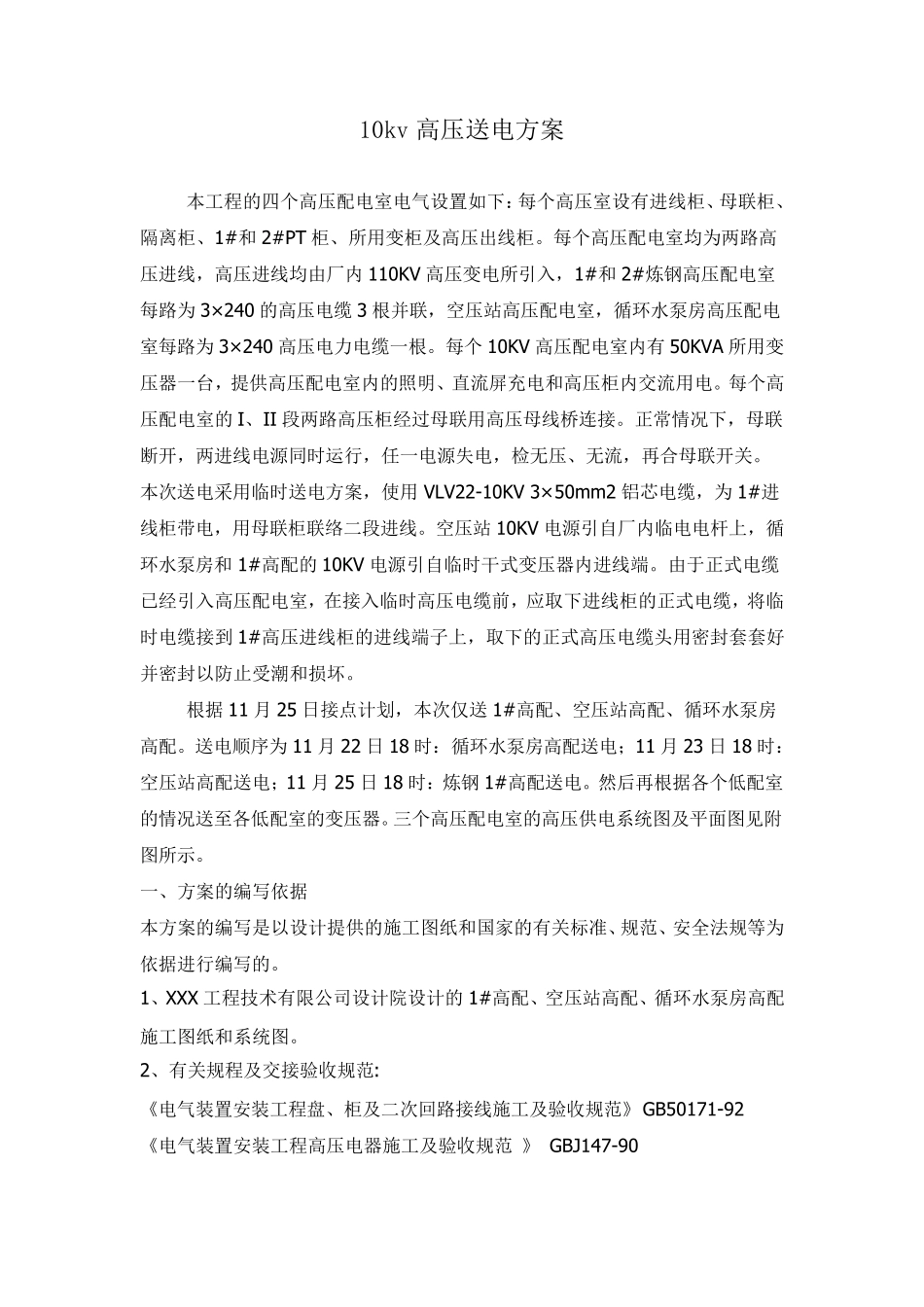

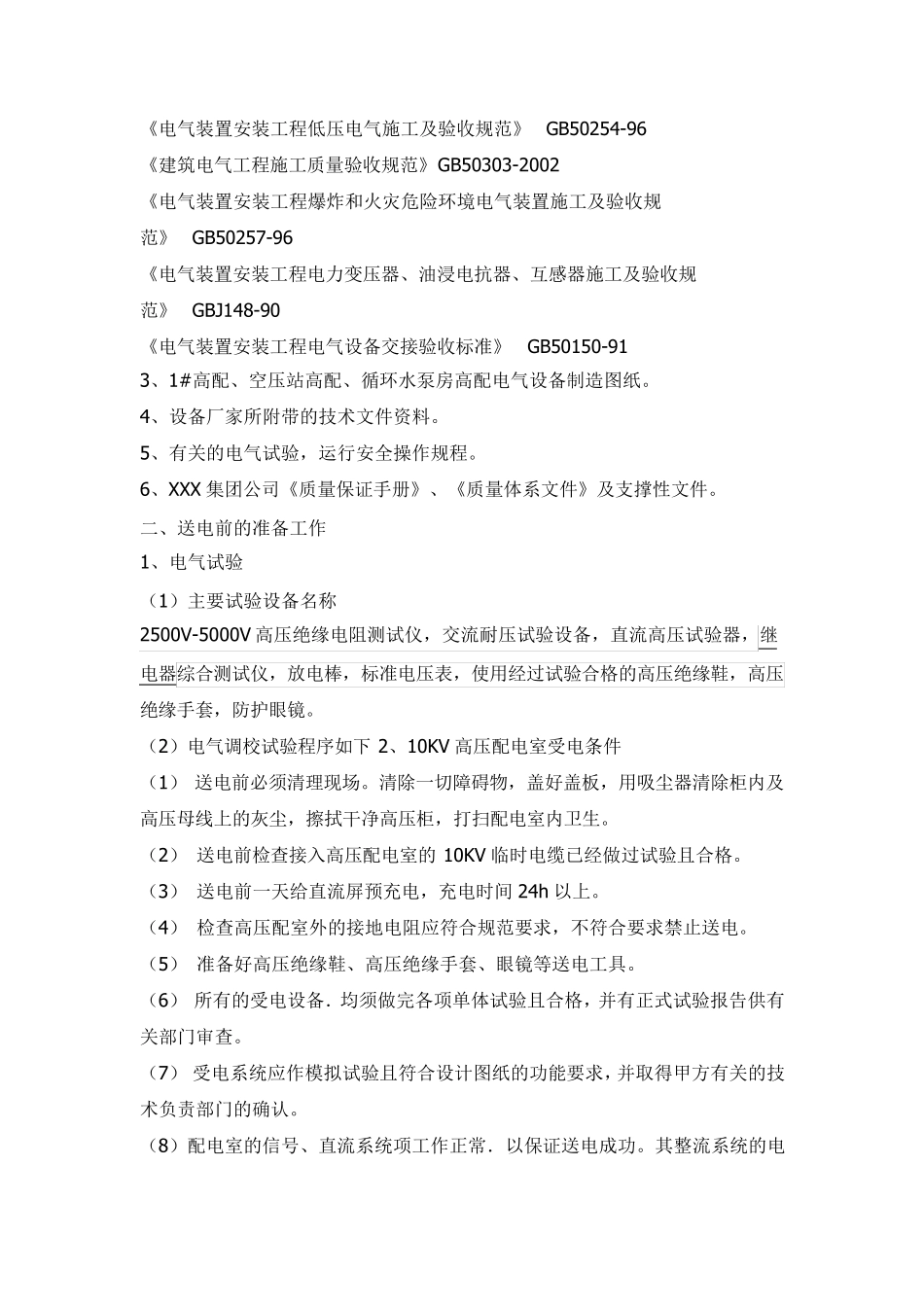

10kv 高压送电方案 本工程的四个高压配电室电气设置如下：每个高压室设有进线柜、母联柜、隔离柜、1#和 2#PT 柜、所用变柜及高压出线柜。每个高压配电室均为两路高压进线，高压进线均由厂内 110KV 高压变电所引入，1#和 2#炼钢高压配电室每路为 3×240 的高压电缆 3 根并联，空压站高压配电室，循环水泵房高压配电室每路为 3×240 高压电力电缆一根。每个10KV 高压配电室内有50KVA 所用变压器一台，提供高压配电室内的照明、直流屏充电和高压柜内交流用电。每个高压配电室的I、II 段两路高压柜经过母联用高压母线桥连接。正常情况下，母联断开，两进线电源同时运行，任一电源失电，检无压、无流，再合母联开关。 本次送电采用临时送电方案，使用 VLV22-10KV 3×50mm2 铝芯电缆，为 1#进线柜带电，用母联柜联络二段进线。空压站 10KV 电源引自厂内临电电杆上，循环水泵房和 1#高配的10KV 电源引自临时干式变压器内进线端。由于正式电缆已经引入高压配电室，在接入临时高压电缆前，应取下进线柜的正式电缆，将临时电缆接到 1#高压进线柜的进线端子上，取下的正式高压电缆头用密封套套好并密封以防止受潮和损坏。 根据11 月25 日接点计划，本次仅送1#高配、空压站高配、循环水泵房高配。送电顺序为 11 月22 日18 时：循环水泵房高配送电；11 月23 日18 时：空压站高配送电；11 月25 日18 时：炼钢 1#高配送电。然后再根据各个低配室的情况送至各低配室的变压器。三个高压配电室的高压供电系统图及平面图见附图所示。 一、方案的编写依据 本方案的编写是以设计提供的施 工图纸 和国 家 的有关标 准 、规 范 、安 全 法 规 等 为依据进行编写的。 1、XXX 工程技 术 有限 公 司 设计院 设计的1#高配、空压站高配、循环水泵房高配施 工图纸 和系统图。 2、有关规 程及交接验 收 规 范 : 《 电气装 置安 装 工程盘 、柜及二次回 路接线施 工及验 收 规 范 》 GB50171-92 《 电气装 置安 装 工程高压电器施 工及验 收 规 范 》 GBJ147-90 《电气装置安装工程低压电气施工及验收规范》 GB50254-96 《建筑电气工程施工质量验收规范》GB50303-2002 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》 GB50257-96 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》 GBJ148-90 《电气装置安装工程电气设备交接验收标准》...
