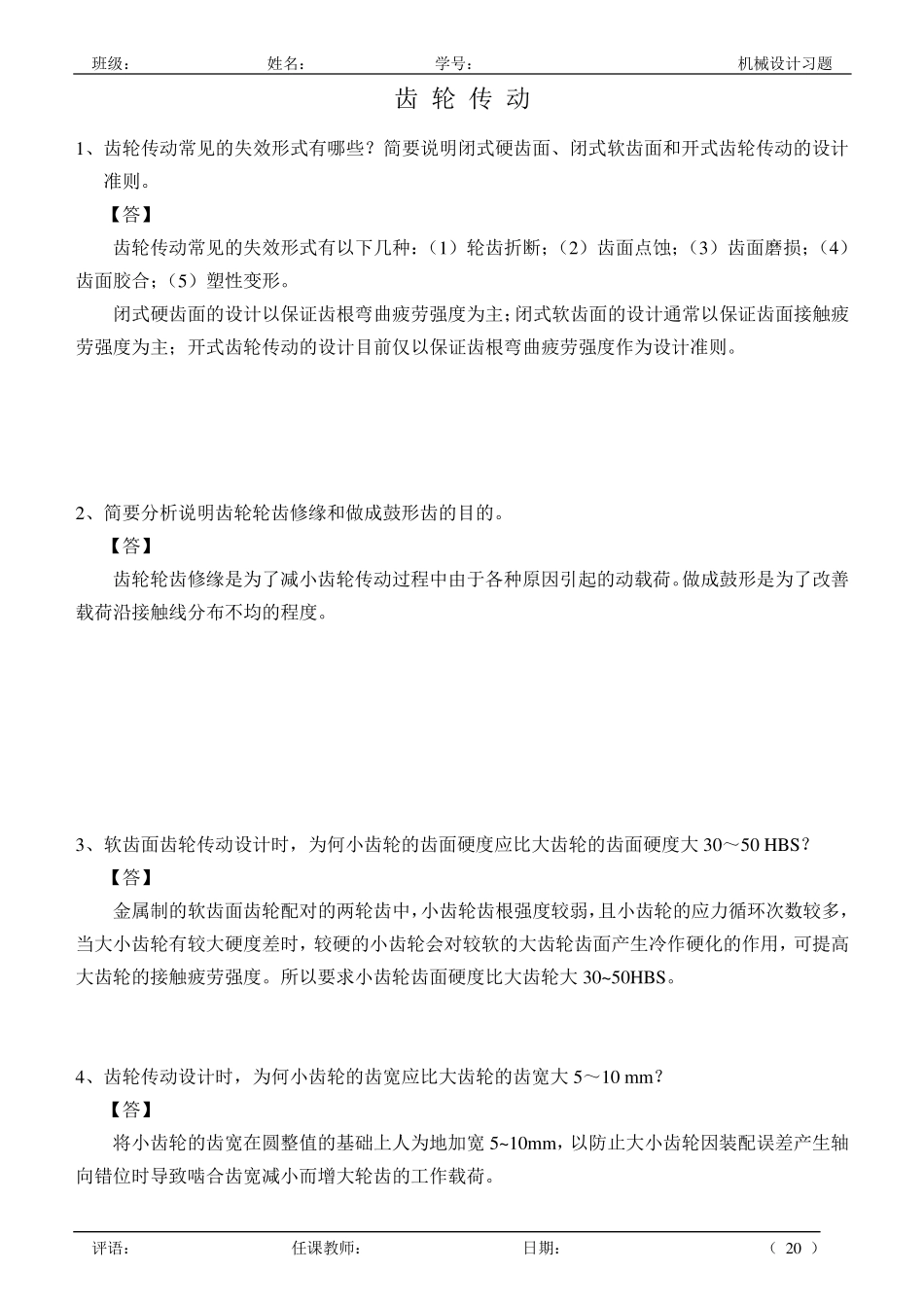

班级： 姓名： 学号： 机械设计习题 评语： 任课教师： 日期： （ 20 ） 齿 轮 传 动 1、齿轮传动常见的失效形式有哪些？简要说明闭式硬齿面、闭式软齿面和开式齿轮传动的设计准则。 【答】 齿轮传动常见的失效形式有以下几种：（1）轮齿折断；（2）齿面点蚀；（3）齿面磨损；（4）齿面胶合；（5）塑性变形。 闭式硬齿面的设计以保证齿根弯曲疲劳强度为主；闭式软齿面的设计通常以保证齿面接触疲劳强度为主；开式齿轮传动的设计目前仅以保证齿根弯曲疲劳强度作为设计准则。 2、简要分析说明齿轮轮齿修缘和做成鼓形齿的目的。 【答】 齿轮轮齿修缘是为了减小齿轮传动过程中由于各种原因引起的动载荷。做成鼓形是为了改善载荷沿接触线分布不均的程度。 3、软齿面齿轮传动设计时，为何小齿轮的齿面硬度应比大齿轮的齿面硬度大 30～50 HBS？ 【答】 金属制的软齿面齿轮配对的两轮齿中，小齿轮齿根强度较弱，且小齿轮的应力循环次数较多，当大小齿轮有较大硬度差时，较硬的小齿轮会对较软的大齿轮齿面产生冷作硬化的作用，可提高大齿轮的接触疲劳强度。所以要求小齿轮齿面硬度比大齿轮大 30~50HBS。 4、齿轮传动设计时，为何小齿轮的齿宽应比大齿轮的齿宽大 5～10 mm？ 【答】 将小齿轮的齿宽在圆整值的基础上人为地加宽 5~10mm，以防止大小齿轮因装配误差产生轴向错位时导致啮合齿宽减小而增大轮齿的工作载荷。 班级： 姓名： 学号： 机械设计习题 评语： 任课教师： 日期： （ 21 ） 5、试分析图示斜齿圆柱齿轮所受的力（用受力图表示出各力的作用位置和方向）。 【解】 题 5 图 6、设两级斜齿圆柱齿轮减速器的已知条件如图所示，问： 1） 低速级斜齿轮的螺旋线方向应如何选择才能使中间轴上两齿轮的轴向力方向相反； 2） 低速级螺旋角 应取多大数值才能使中间轴上两个轴向力互相抵消。 【解】 （1）由于中间轴上两齿轮分别为主动和从动轮，且旋转方向相同，因此为使轴向力方向相反，必须使齿轮 3 的螺旋方向与齿轮 2 的相同。齿轮 2 为左旋，故齿轮 3 必须左旋，齿轮 4 右旋。 （2）使中间轴上轮 2 和轮 3 的轴向力互相完全抵消，需要满足32aaFF。 333222tan,tantataFFFF 因齿轮 2 和齿轮 3 传递的转矩相同 223322dFdFTtt，且 33332222cos/,cos/nnmzdmzd 整理后可得 322233233223coscostantannnttmzmzddFF 因此 1438.01...
