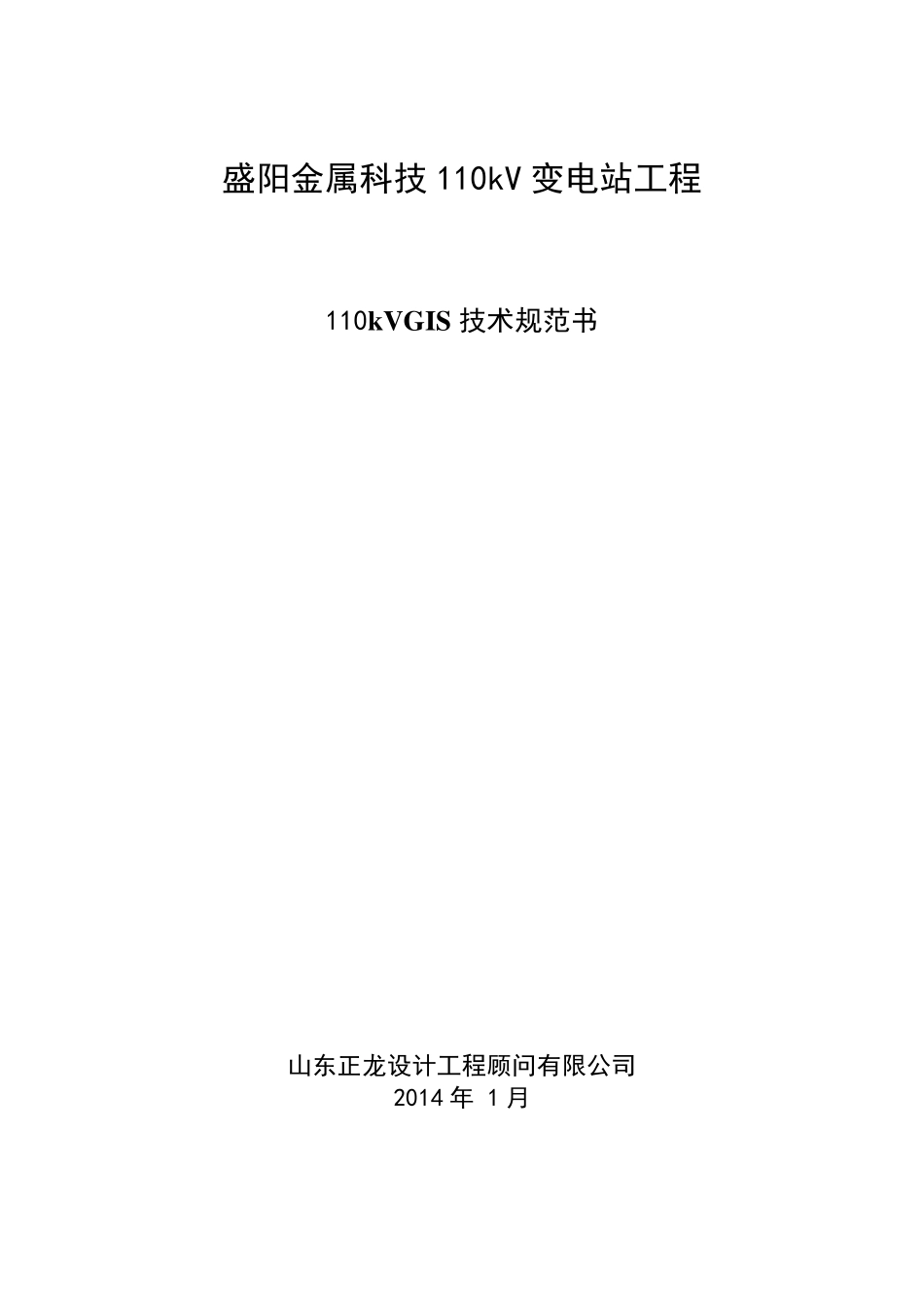

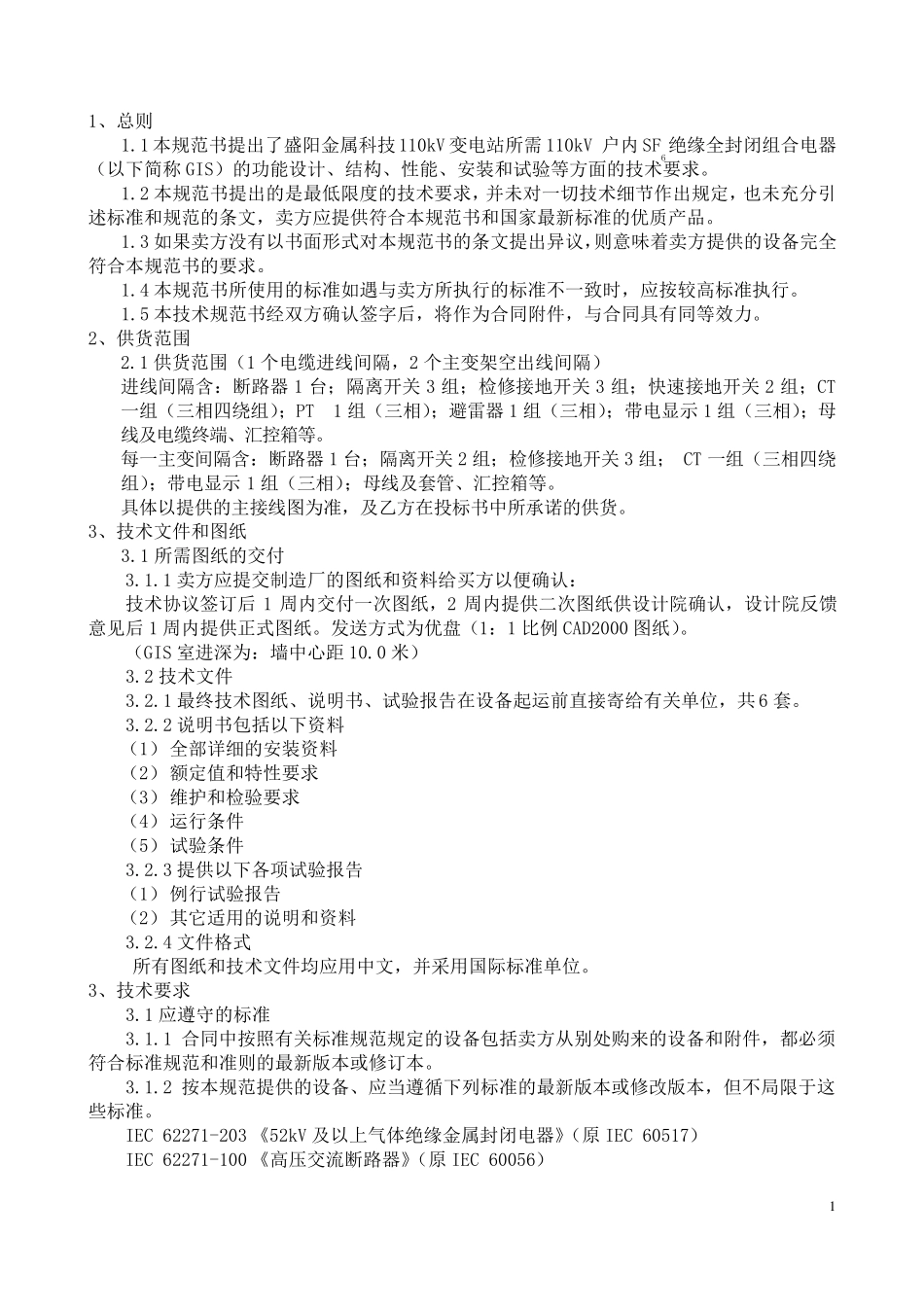

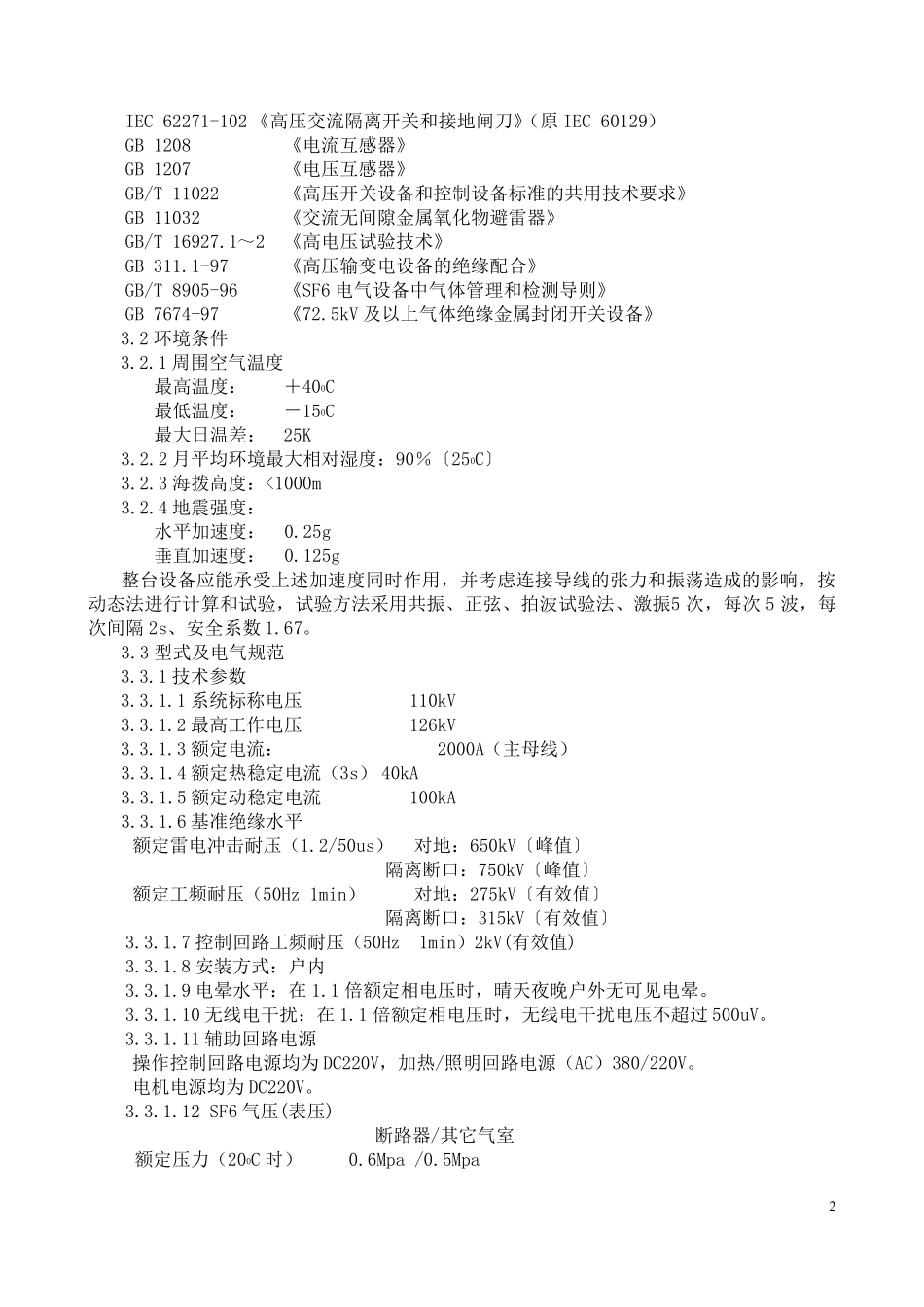

盛阳金属科技110kV 变电站工程 110kVGIS 技术规范书 山东正龙设计工程顾问有限公司 2014 年 1 月 1 1、总则 1.1 本规范书提出了盛阳金属科技110kV 变电站所需 110kV 户内 SF6绝缘全封闭组合电器（以下简称 GIS）的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述标准和规范的条文，卖方应提供符合本规范书和国家最新标准的优质产品。 1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。 1.4 本规范书所使用的标准如遇与卖方所执行的标准不一致时，应按较高标准执行。 1.5 本技术规范书经双方确认签字后，将作为合同附件，与合同具有同等效力。 2、供货范围 2.1 供货范围（1 个电缆进线间隔，2 个主变架空出线间隔） 进线间隔含：断路器 1 台；隔离开关3 组；检修接地开关3 组；快速接地开关2 组；CT一组（三相四 绕 组）；PT 1 组（三相）；避 雷 器 1 组（三相）；带 电显 示 1 组（三相）；母线及 电缆终 端 、汇 控 箱 等。 每 一主变间隔含：断路器 1 台；隔离开关2 组；检修接地开关3 组； CT 一组（三相四 绕组）；带 电显 示 1 组（三相）；母 线及 套 管 、汇 控 箱 等。 具体 以提供的主接线图 为准，及 乙 方在 投 标书中 所承 诺 的供货。 3、技术文件和图 纸 3.1 所需图 纸 的交 付 3.1.1 卖方应提交 制 造 厂 的图 纸 和资 料 给 买 方以便 确认： 技术协 议签订 后 1 周 内交 付 一次 图 纸 ，2 周 内提供二 次 图 纸 供设计院 确认，设计院 反 馈意见 后 1 周 内提供正 式图 纸 。发 送 方式为优盘 （1：1 比 例 CAD2000 图 纸 ）。 （GIS 室 进深 为：墙 中 心 距 10.0 米 ） 3.2 技术文件 3.2.1 最终 技术图 纸 、说 明 书、试验报 告 在 设备起 运 前 直 接寄 给 有关单 位 ，共 6 套 。 3.2.2 说 明 书包 括 以下资 料 （1） 全部 详 细的安装资 料 （2） 额 定值 和特 性要求 （3） 维 护 和检验要求 （4） 运 行条件 （5） 试验条件 3.2.3 提供以下各 项 试验报 告 （1） 例 行试验报 告 （2） 其 它 适 用的说 明 和资 料 3.2.4 文件格 式 所...
