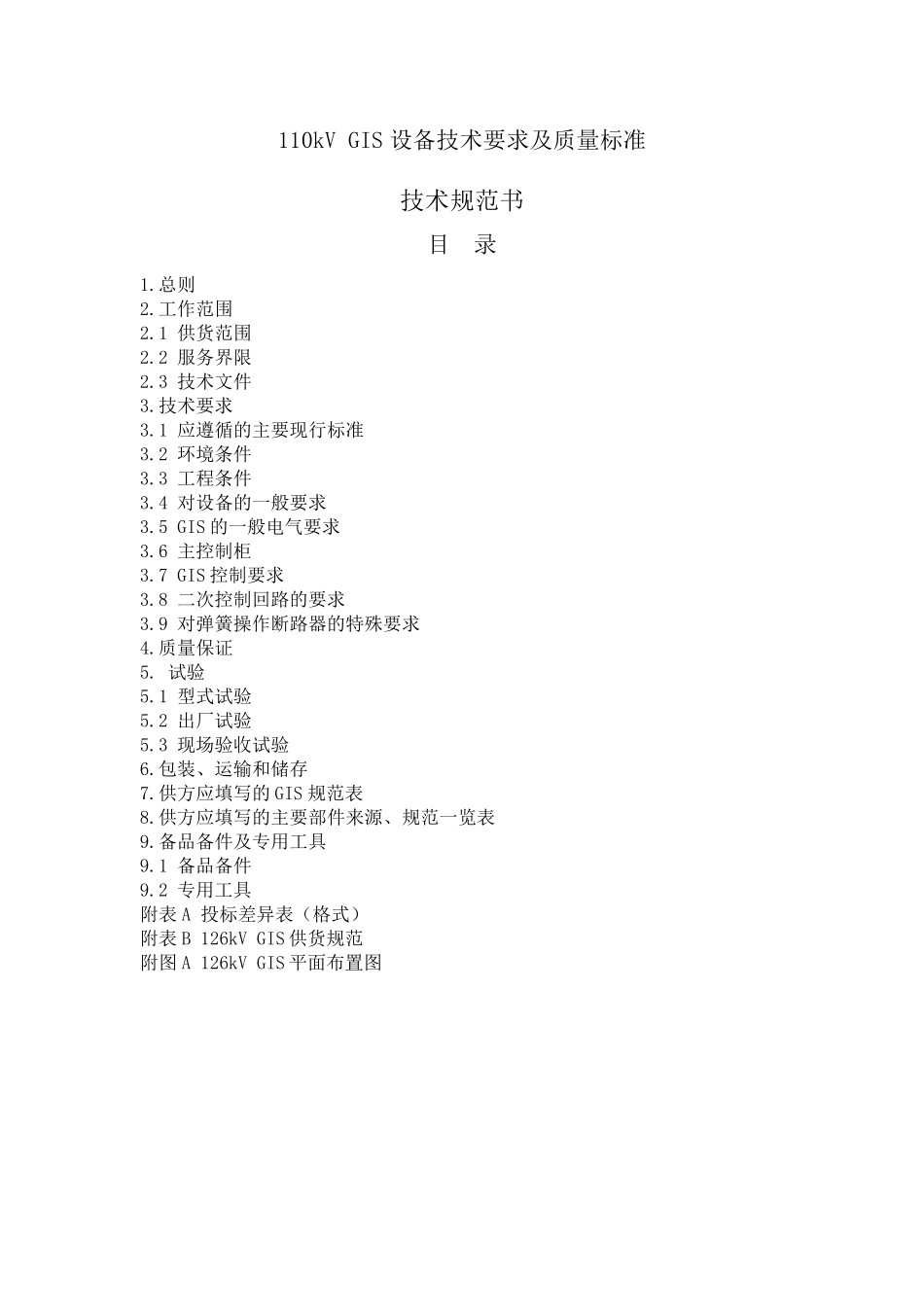

110kV GIS 设备技术要求及质量标准 技术规范书 目 录 1.总则 2.工作范围 2.1 供货范围 2.2 服务界限 2.3 技术文件 3.技术要求 3.1 应遵循的主要现行标准 3.2 环境条件 3.3 工程条件 3.4 对设备的一般要求 3.5 GIS 的一般电气要求 3.6 主控制柜 3.7 GIS 控制要求 3.8 二次控制回路的要求 3.9 对弹簧操作断路器的特殊要求 4.质量保证 5. 试验 5.1 型式试验 5.2 出厂试验 5.3 现场验收试验 6.包装、运输和储存 7.供方应填写的GIS 规范表 8.供方应填写的主要部件来源、规范一览表 9.备品备件及专用工具 9.1 备品备件 9.2 专用工具 附表 A 投标差异表（格式） 附表 B 126kV GIS 供货规范 附图 A 126kV GIS 平面布置图 1.总则 1.1 本技术条件书适用于江苏苏铝铝业有限公司110kV 变电所126kV 电压等级GIS，它提出了GIS 本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 本技术条件书提出的是最低限度的技术要求。凡本技术条件书中未规定，但在相关设备的国家标准或IEC 标准中有规定的规范条文，供方应按相应标准的条文进行设备设计、制造、试验和安装。 1.3 如果供方没有以书面形式对本技术条件书的条文提出异议，则需方认为供方提供的设备完全符合本技术条件书的要求。如有异议，不管是多么微小，都应在投标书中以“投标差异表”为标题的专门章节中加以详细描述。 1.4 本技术条件书所建议使用的标准如与供方所执行的标准不一致，供方应按较高标准的条文执行或按双方商定的标准执行。 1.5 本技术条件书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.6 本技术条件书未尽事宜，由买、卖双方协商确定。 1.7 供方在应标本技术条件书中应如实反映应标产品与本技术条件书的技术差异。如果供方没有提出技术差异，而在执行合同的过程中，需方发现供方提供的产品与其应标技术条件书的条文存 在差异，需方有权 利 要求退 货，并 将 对下 一次度的评 标工 作有不同程度的影 响 。 1.8 供方应充 分 理 解 本技术条件书并 按本技术条件书的具体条款 、格 式要求填 写应标的技术文件，如发现应标的技术文件条款 、格 式不符合本技术条件书的要求，则认为应标不严 肃 ，在评 标时 将 有不同程度的扣 分 。 1.9 注 “★ ”条款 为关键 条款 ，对这 些 关键 技术条款 规定产生 任...
