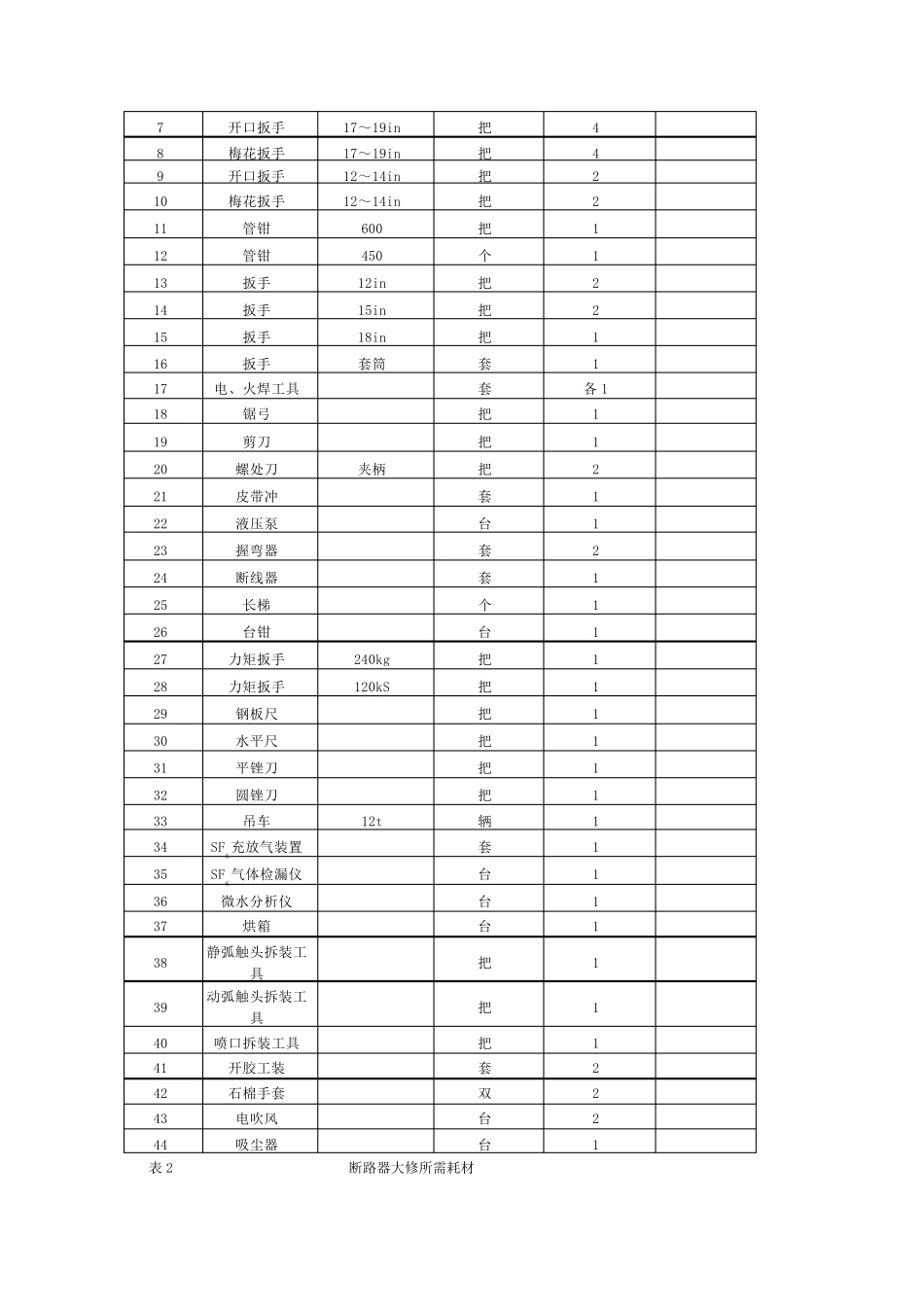

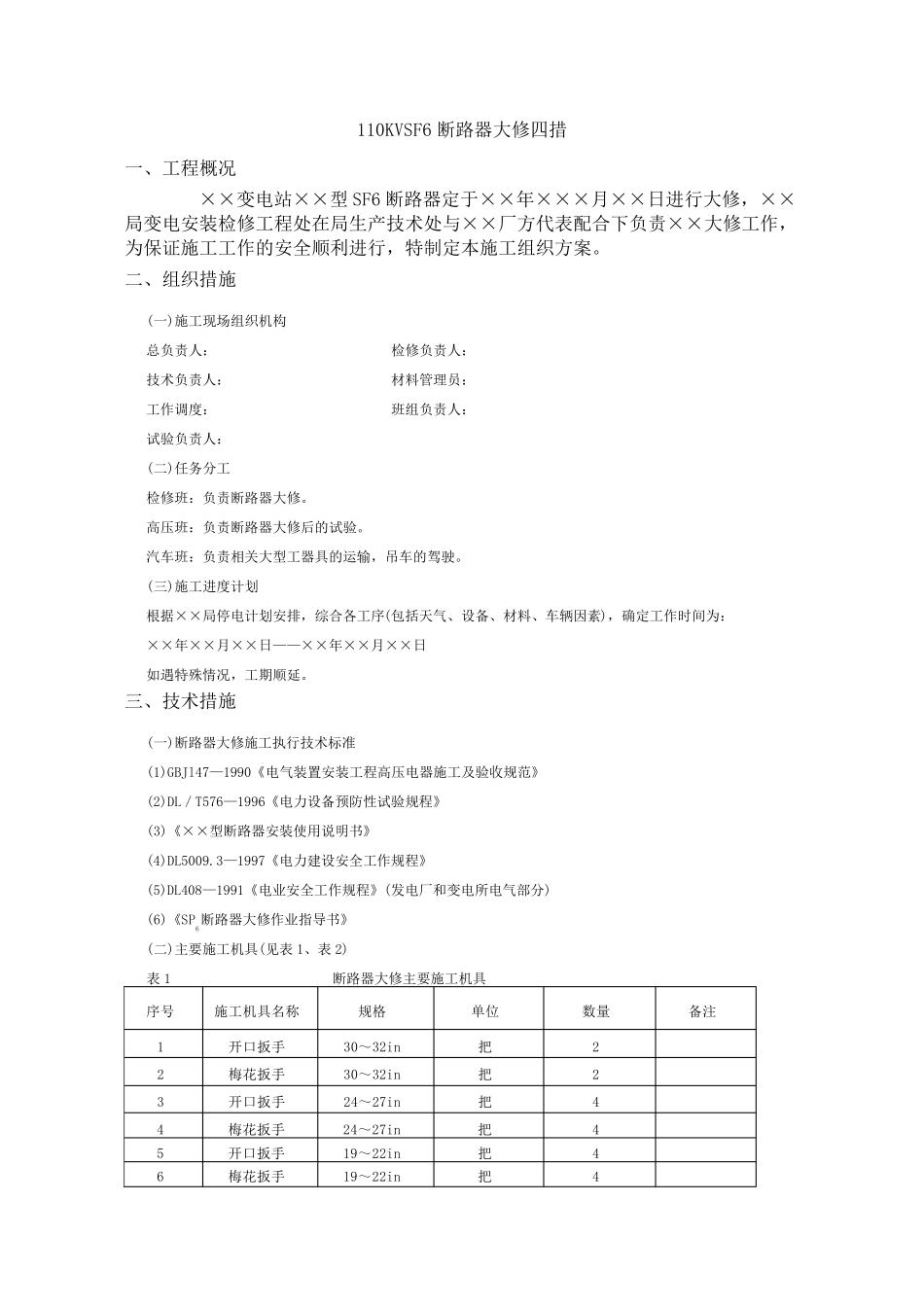

110KVSF6 断路器大修四措 一、工程概况 ××变电站××型 SF6 断路器定于××年×××月××日进行大修，××局变电安装检修工程处在局生产技术处与××厂方代表配合下负责××大修工作，为保证施工工作的安全顺利进行，特制定本施工组织方案。 二、组织措施 (一)施工现场组织机构 总负责人： 检修负责人： 技术负责人： 材料管理员： 工作调度： 班组负责人： 试验负责人： (二)任务分工 检修班：负责断路器大修。 高压班：负责断路器大修后的试验。 汽车班：负责相关大型工器具的运输，吊车的驾驶。 (三)施工进度计划 根据××局停电计划安排，综合各工序(包括天气、设备、材料、车辆因素)，确定工作时间为： ××年××月××日——××年××月××日 如遇特殊情况，工期顺延。 三、技术措施 (一)断路器大修施工执行技术标准 (1)GBJl47—1990《电气装置安装工程高压电器施工及验收规范》 (2)DL／T576—1996《电力设备预防性试验规程》 (3)《××型断路器安装使用说明书》 (4)DL5009.3—1997《电力建设安全工作规程》 (5)DL408—1991《电业安全工作规程》(发电厂和变电所电气部分) (6)《SP6断路器大修作业指导书》 (二)主要施工机具(见表 1、表 2) 表 1 断路器大修主要施工机具 序号 施工机具名称 规格 单 位 数 量 备注 1 开 口 扳 手 30～ 32in 把 2 2 梅 花 扳 手 30～ 32in 把 2 3 开 口 扳 手 24～ 27in 把 4 4 梅 花 扳 手 24～ 27in 把 4 5 开 口 扳 手 19～ 22in 把 4 6 梅 花 扳 手 19～ 22in 把 4 7 开口扳手 17～19in 把 4 8 梅花扳手 17～19in 把 4 9 开口扳手 12～14in 把 2 10 梅花扳手 12～14in 把 2 11 管钳 600 把 1 12 管钳 450 个 1 13 扳手 12in 把 2 14 扳手 15in 把 2 15 扳手 18in 把 1 16 扳手 套筒 套 1 17 电、火焊工具 套 各 1 18 锯弓 把 1 19 剪刀 把 1 20 螺处刀 夹柄 把 2 21 皮带冲 套 1 22 液压泵 台 1 23 握弯器 套 2 24 断线器 套 1 25 长梯 个 1 26 台钳 台 1 27 力矩扳手 240kg 把 1 28 力矩扳手 120kS 把 1 29 钢板尺 把 1 30 水平尺 把 1 31 平锉刀 把 1 32 圆锉刀 把 1 33 吊车 12t 辆 1 34 SF6充放气装置 套 1 35 SF6气体检漏仪 台 1 36 微水分析仪 台...
