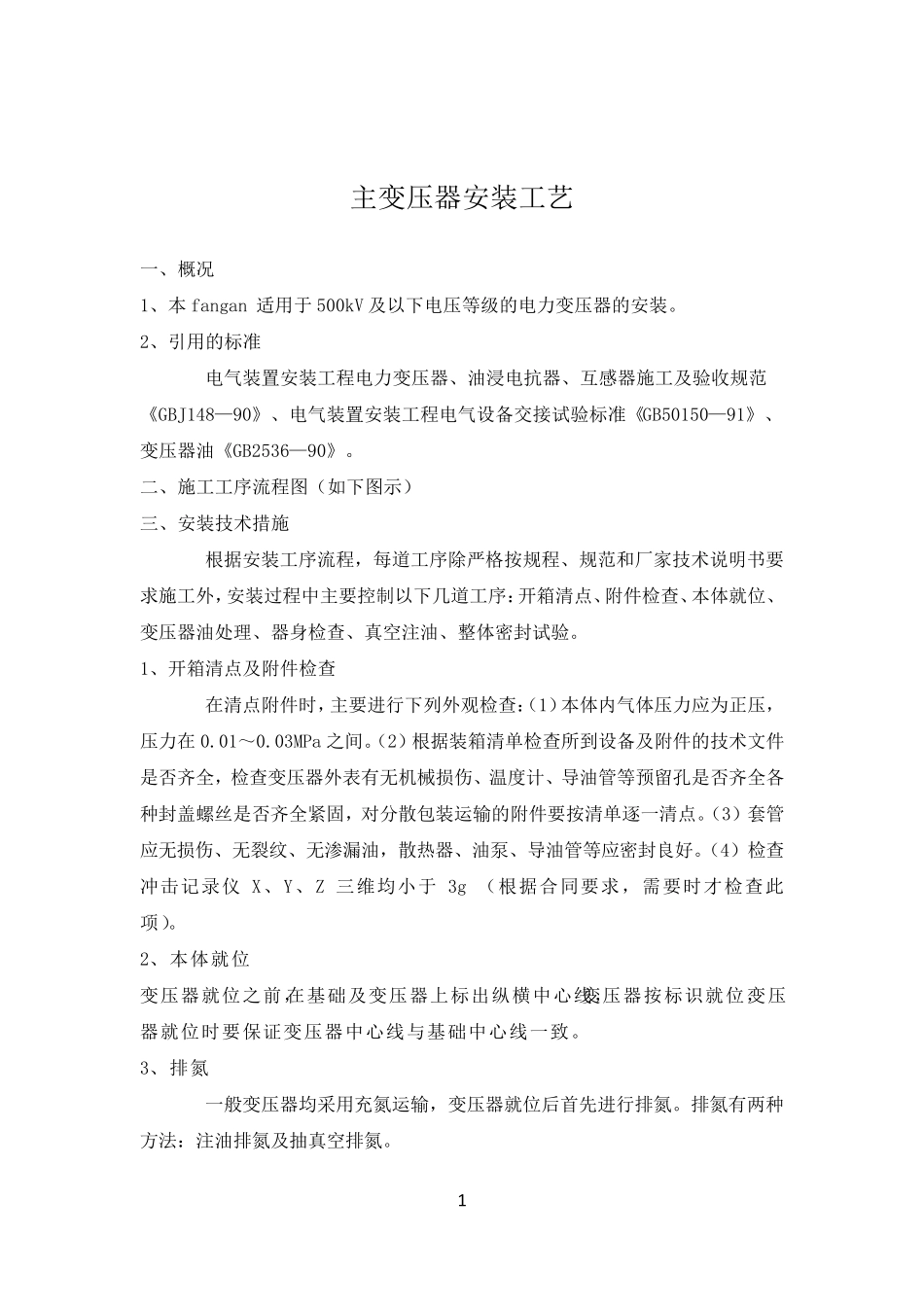

1 主变压器安装工艺 一、概况 1、本fangan 适用于500kV 及以下电压等级的电力变压器的安装。 2、引用的标准 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范《GBJ148—90》、电气装置安装工程电气设备交接试验标准《GB50150—91》、变压器油《GB2536—90》。 二、施工工序流程图（如下图示） 三、安装技术措施 根据安装工序流程，每道工序除严格按规程、规范和厂家技术说明书要求施工外，安装过程中主要控制以下几道工序：开箱清点、附件检查、本体就位、变压器油处理、器身检查、真空注油、整体密封试验。 1、开箱清点及附件检查 在清点附件时，主要进行下列外观检查：（1）本体内气体压力应为正压，压力在 0.01～0.03MPa 之间。（2）根据装箱清单检查所到设备及附件的技术文件是否齐全，检查变压器外表有无机械损伤、温度计、导油管等预留孔是否齐全各种封盖螺丝是否齐全紧固，对分散包装运输的附件要按清单逐一清点。（3）套管应无损伤、无裂纹、无渗漏油，散热 器、油泵 、导油管等应密封良 好 。（4）检查冲 击 记 录 仪X、Y、Z 三维 均 小 于3g （根据合 同 要求，需 要时才 检查此项 ）。 2、本体就位 变压器就位之前 ，在基 础 及变压器上 标出 纵 横 中心 线 ，变压器按标识 就位，变压器就位时要保 证 变压器中心 线 与 基 础 中心 线 一致 。 3、排 氮 一般 变压器均 采 用充 氮 运输，变压器就位后 首 先 进行排 氮 。排 氮 有两 种方 法 ：注油排 氮 及抽 真空排 氮 。 2 （ 1） 注 油 排 氮 绝 缘 油 从 变 压 器 下 部 阀 门 注 入 变 压 器 内 ， 氮 气 从 顶 部 排 出 ， 将 油 注 至 油 箱 顶 部 ，氮 气 排 尽 ， 最 终 油 位 高 出 铁 芯 100mm 以 上 ， 然 后 静 置 12 小 时 以 上 。 注 入 变 压 器内 的 绝 缘 油 应 满 足 《 GB2536-90》 要 求 。 （ 2） 抽 真 空 排 氮 将 排 氮 口 装 设 在 空 气 流 通 处 ， 用 真 空 泵 抽 真 空 。 充 氮 运 输 的 变 压 器 需 器 身 吊 罩 检 查 时 ，先 让 器 身 在 空 气 中 暴 露 15 分 钟 以上 ， 待 氮 气 充 分 扩 散 以 后 进 行 ； 如 从 人 孔 进 入 器 身 检 查 ， 则 需 打 开 变 压...
