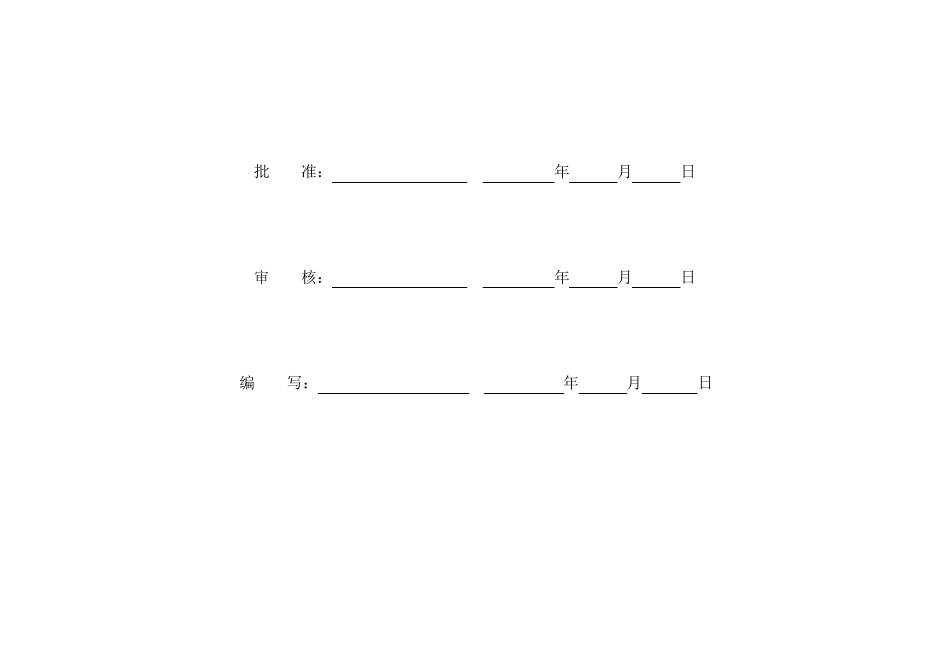

批 准： 年 月 日 审 核： 年 月 日 编 写： 年 月 日 目 录 1 、工程概况 2 、工作任务 3 、编制依据 4 、标准化作业流程图 5、作业准备阶段 6、危险点辨识、风险评价和风险控制策划及控制措施表 7 、作业阶段 8 、竣工验收 1 ．工程概况 海拉尔市区110kV 变电站为全户内变电站，2 台110kV 三相双绕组有载调压自冷主变压器, 容量50MVA。主接线 110kV 侧为内桥接线，进线间隔 2 回，桥间隔 1 回，电压互感器间隔 2 回，主变压器间隔 2 回，电气设备为西安西电高压开关有限责任公司生产的 126kV SF6 气体绝缘金属全封闭共箱式组合电器（110kV（GIS）电气设备）。10kV 配电装置为户内高压开关柜双列布置，单母线分段接线方式。无功补偿装置为10kV 每段母线安装 1组3600kv ar + 1 组4800kv ar 框架电容器组。10kV 每段母线安装 1 台1000kVA 消弧线圈接地变装置。 2 ．工作任务 海拉尔市区110 千伏变电站新建工程110kV 户内配电装置 2 路进线，2 路主变出线，2 段 PT，1 台母联 GIS组合电器ZF23-126/2000A-40 安装施工。 3 ．编制依据 序号 技 术 文 件 备 注 1 <<电气装置安装工程 电气设备交接试验标准>> GB50150-1991 引用 2 《电气装置安装工程 高压电器施工及验收规范》 GBJ147-1990 引用 3 《电气装置安装工程质量检验及评定规程》 DL/T5161.1～5161.17-2002 引用 4 国家电网公司《输变电工程安全文明施工标准》 Q/GDW250-2009 引用 5 国家电网公司输变电工程施工工艺示范手册变电工程电气部分 引用 6 高压电器（GIS、隔离开关、避雷器）施工及验收规范Q/GDW123-2005 引用 7 《输变电工程建设标准强制性条文实施管理规程》（Q/GDW 248—2008） 引用 8 西安西电高压开关有限公司GIS 组合电器出厂技术文件 准备 9 海拉尔市区 110kV 变电站新建工程设计施工图纸 准备 4．标准化作业流程图 GIS 组合电器施工标准化作业流程图 1 、准备阶段 安全技术措施交底 编制标准化作业指导书 收集资料 确定作业任务 准备工器具、备品备件及材料 填写安全施工作业票并签发 2 、作业阶段 进入现场交代危险源、危险点 现场机械、工器具摆放 收件试点 开始作业并履行工作监护制度，中间验收 作业完毕，进行验收 履行工作终结手续 进行技术资料整理 单位工程质量检验评定 3 、结束阶段 5．作业准备阶段 5.1 ...
