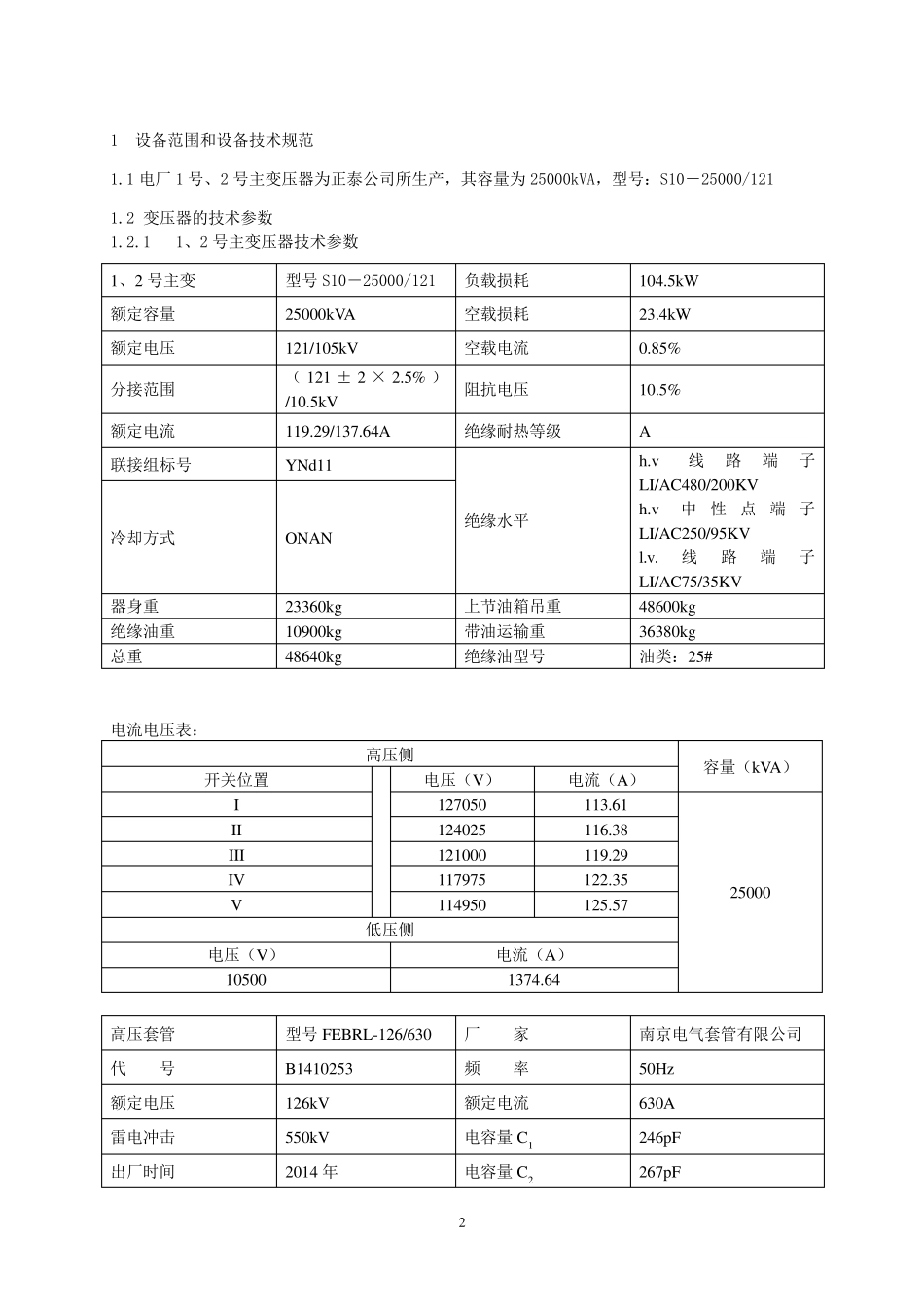

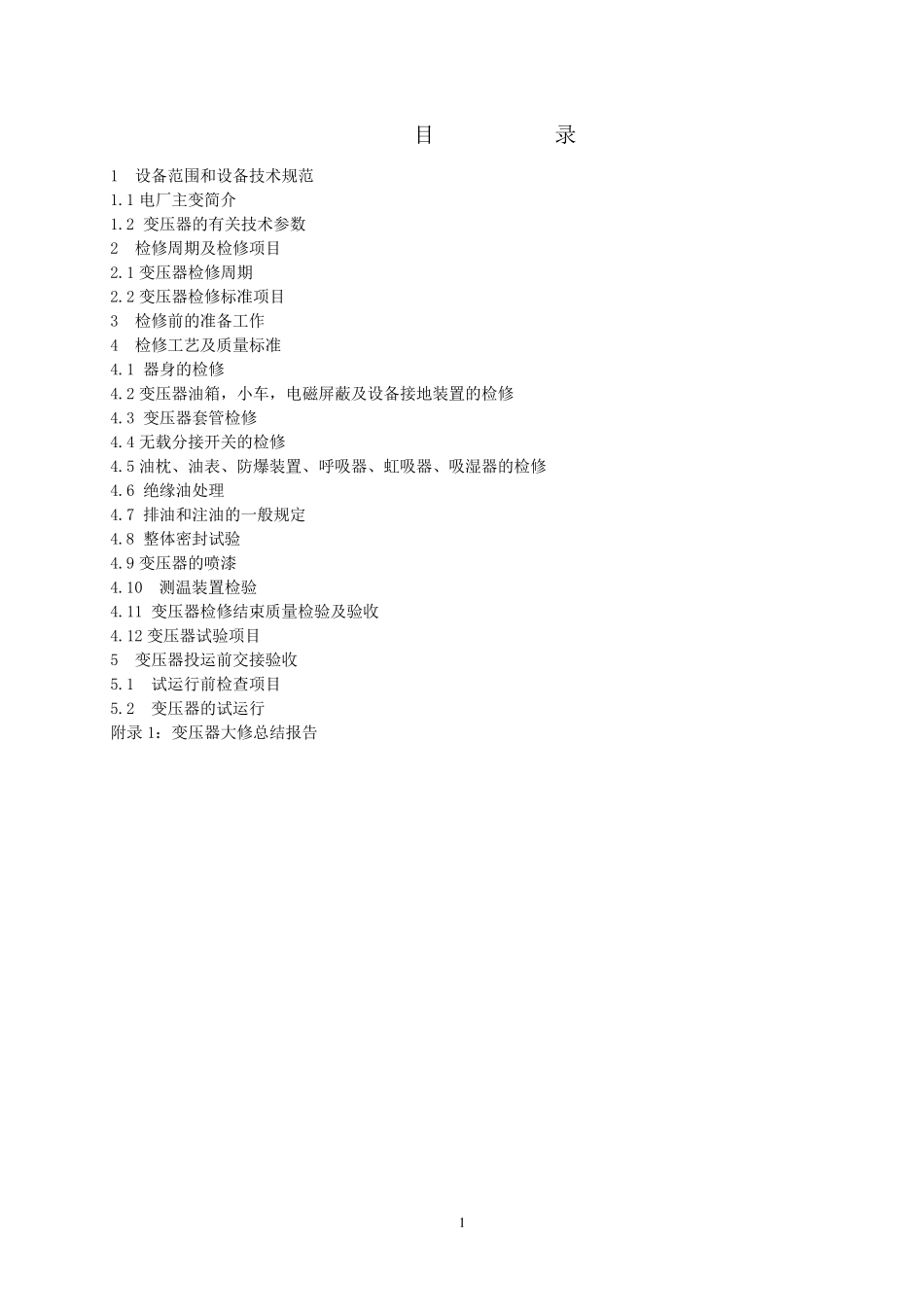

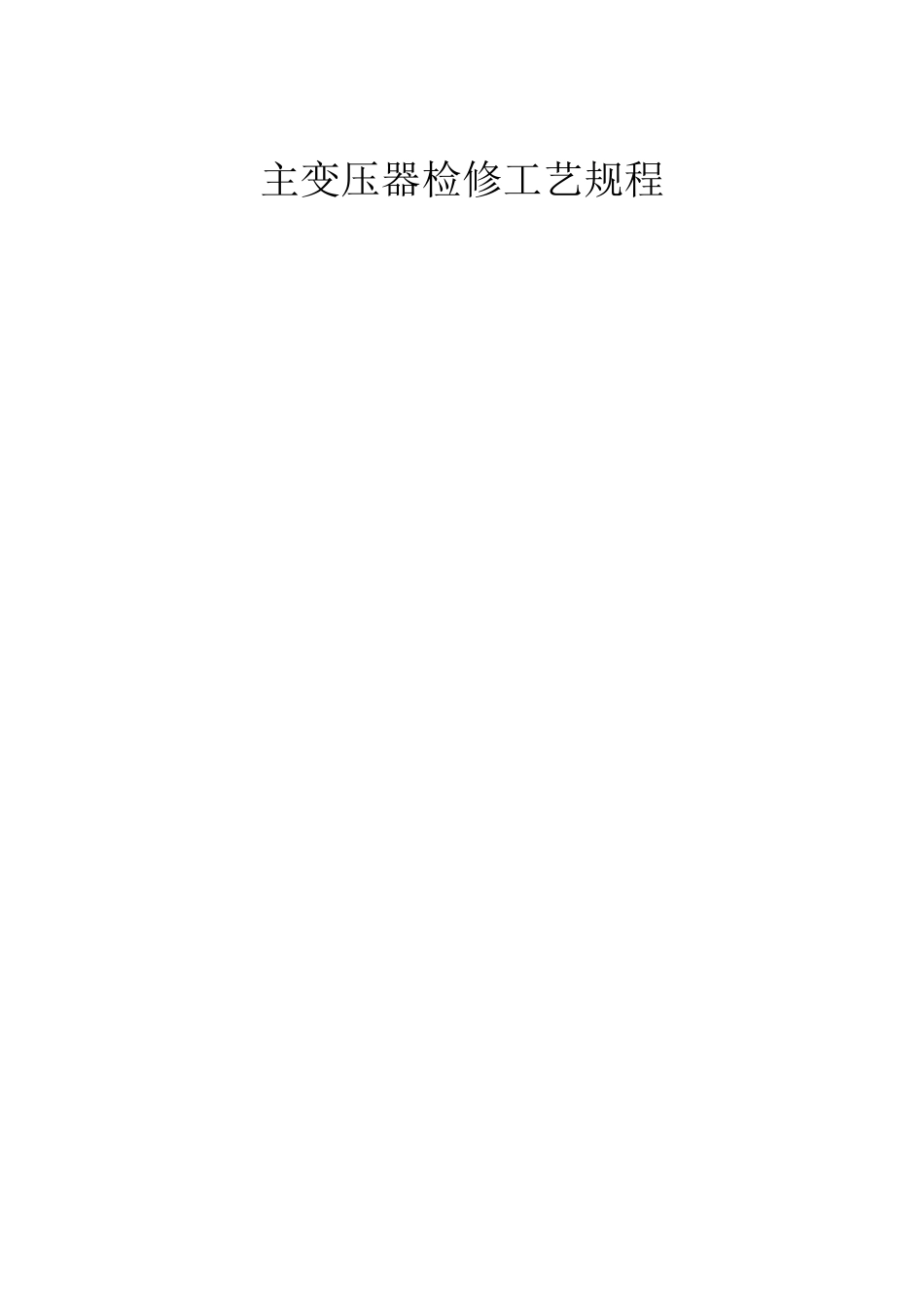

主变压器检修工艺规程 1 目 录 1 设备范围和设备技术规范 1.1 电厂主变简介 1.2 变压器的有关技术参数 2 检修周期及检修项目 2.1 变压器检修周期 2.2 变压器检修标准项目 3 检修前的准备工作 4 检修工艺及质量标准 4.1 器身的检修 4.2 变压器油箱，小车，电磁屏蔽及设备接地装置的检修 4.3 变压器套管检修 4.4 无载分接开关的检修 4.5 油枕、油表、防爆装置、呼吸器、虹吸器、吸湿器的检修 4.6 绝缘油处理 4.7 排油和注油的一般规定 4.8 整体密封试验 4.9 变压器的喷漆 4.10 测温装置检验 4.11 变压器检修结束质量检验及验收 4.12 变压器试验项目 5 变压器投运前交接验收 5.1 试运行前检查项目 5.2 变压器的试运行 附录1：变压器大修总结报告 2 1 设备范围和设备技术规范 1.1 电厂1 号、2 号主变压器为正泰公司所生产，其容量为25000kVA，型号：S10－25000/121 1.2 变压器的技术参数 1.2.1 1、2 号主变压器技术参数 1、2 号主变 型号S10－25000/121 负载损耗 104.5kW 额定容量 25000kVA 空载损耗 23.4kW 额定电压 121/105kV 空载电流 0.85% 分接范围 （121 ± 2 × 2.5% ）/10.5kV 阻抗电压 10.5% 额定电流 119.29/137.64A 绝缘耐热等级 A 联接组标号 YNd11 绝缘水平 h.v线路端子LI/AC480/200KV h.v中性点端 子LI/AC250/95KV l.v.线路端子LI/AC75/35KV 冷却方式 ONAN 器身重 23360kg 上节油箱吊重 48600kg 绝缘油重 10900kg 带油运输重 36380kg 总重 48640kg 绝缘油型号 油类：25# 电流电压表： 高压侧 容量（kVA） 开关位置 电压（V） 电流（A） I 127050 113.61 25000 II 124025 116.38 III 121000 119.29 IV 117975 122.35 V 114950 125.57 低压侧 电压（V） 电流（A） 10500 1374.64 高压套管 型号FEBRL-126/630 厂 家 南京电气套管有限公司 代 号 B1410253 频 率 50Hz 额定电压 126kV 额定电流 630A 雷电冲击 550kV 电容量C1 246pF 出厂时间 2014 年 电容量C2 267pF 3 工频耐受 255kV 重 量 气体继电器 型号QJ4－80 厂 家 沈阳同盟 油速整定范围（m/s） 0.7~1.5 气体积聚数量（ml） 250～300 接点容量 AC 220V 0.3A COS￠≤0.6 DC 220V 0.3A s≤5×10-3S 出厂时间 2014 年 工作温度 -30℃～95℃ 无励磁分接开关 型号:WSGV1250/126－4×5BL...
