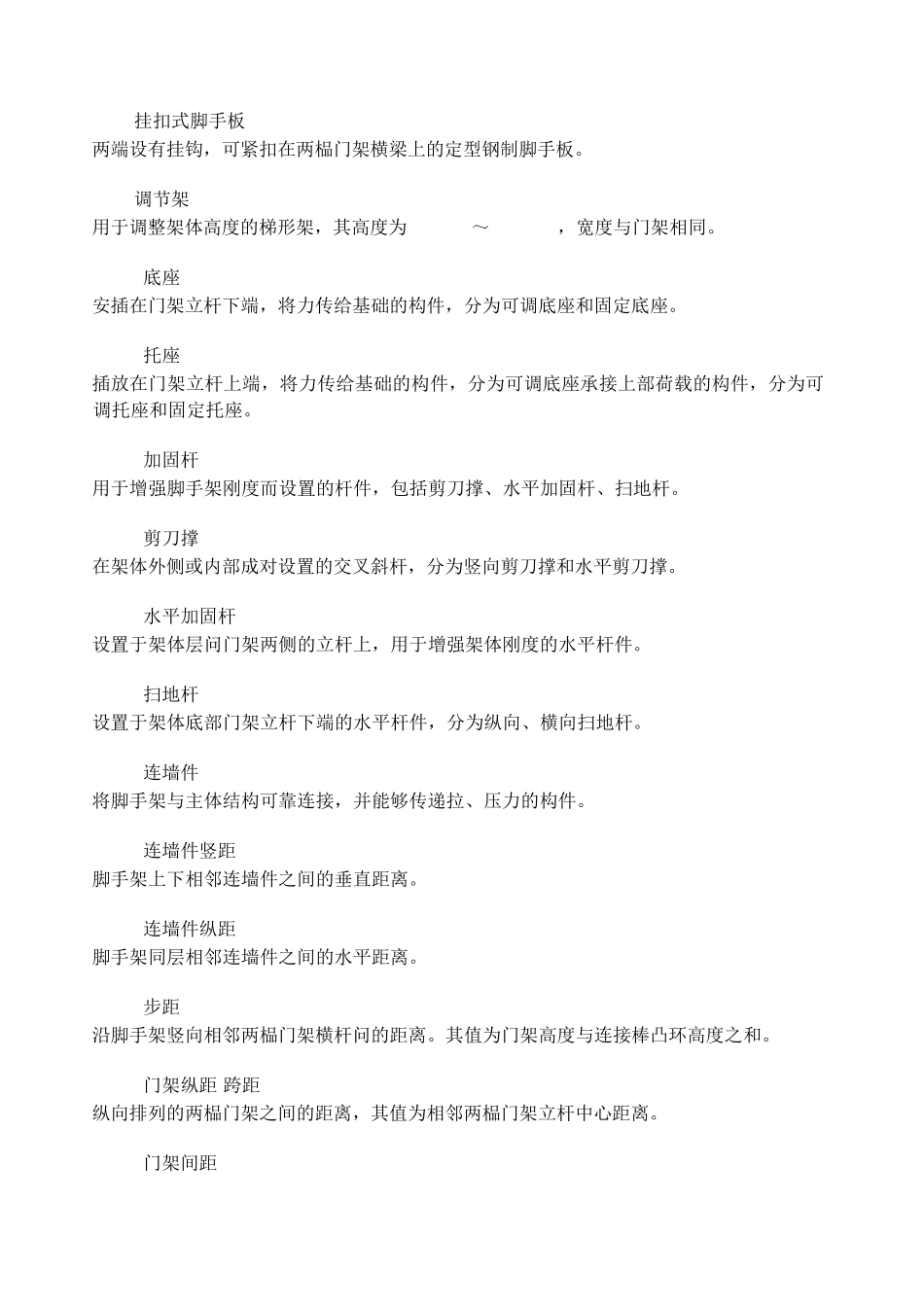

《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2010）1总 则1.0.1为在门式钢管脚手架的设计与施工中贯彻执行国家安全生产法规，做到技术先进、经济合理、安全适用，制定本规范。1.0.2本规范适用于房屋建筑与市政工程施工中采用门式钢管脚手架搭设的落地式脚手架、悬挑脚手架、满堂脚手架与模板支架的设计、施工和使用。1.0.3在施工前应按本规范的规定对门式钢管脚手架或模板支架结构件及地基承载力进行设计计算，并应编制专项施工方案。1.0.4门式钢管脚手架的设计、施工与使用，除应符合本规范外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1门式钢管脚手架 framescaffoldingswithsteeltubules以门架、交叉支撑、连接棒、挂扣式脚手板、锁臂、底座等组成基本结构，再以水平加固杆、剪刀撑、扫地杆加固，并采用连墙件与建筑物主体结构相连的一种定型化钢管脚手架(图2.1.1)。又称门式脚手架。2.1.2门架 frame门式脚手架的主要构件，其受力杆件为焊接钢管，由立杆、横杆及加强杆等相互焊接组成(图2.1.2)。2.1.3配件 accessories门式脚手架的其它构件，包括连接棒、锁臂、交叉支撑、挂扣式脚手板、底座、托座。2.1.4连接棒 spigot用于门架立杆竖向组装的连接件，中间带有凸环的短钢管制作。2.1.5交叉支撑 crossbracing每两榀门架纵向连接的交叉拉杆。2.1.6锁臂 lockingarm门架立杆组装接头处的拉接件，其两端有圆孔挂于上下榀门架的锁销上。2.1.7锁销lockingpin用于门架组装时挂扣交叉拉杆和锁臂的锁柱，以短圆钢围焊在门架立杆上，其外端有可旋转90°的卡销。2.1.8挂扣式脚手板hangingplatform两端设有挂钩，可紧扣在两榀门架横梁上的定型钢制脚手板。2.1.9调节架adjustframe用于调整架体高度的梯形架，其高度为600mm～1200mm，宽度与门架相同。2.1.10底座baseplate安插在门架立杆下端，将力传给基础的构件，分为可调底座和固定底座。2.1.11托座brackets插放在门架立杆上端，将力传给基础的构件，分为可调底座承接上部荷载的构件，分为可调托座和固定托座。2.1.12加固杆reinforcingtube用于增强脚手架刚度而设置的杆件，包括剪刀撑、水平加固杆、扫地杆。2.1.13剪刀撑diagonalbracing在架体外侧或内部成对设置的交叉斜杆，分为竖向剪刀撑和水平剪刀撑。2.1.14水平加固杆ledger设置于架体层问门架两侧的立杆上，用于增强架体刚度的水平杆件。2.1.15扫地杆bottomreinforcingtube设置于架体底部门架立杆下端的水平杆件，分为纵向...
