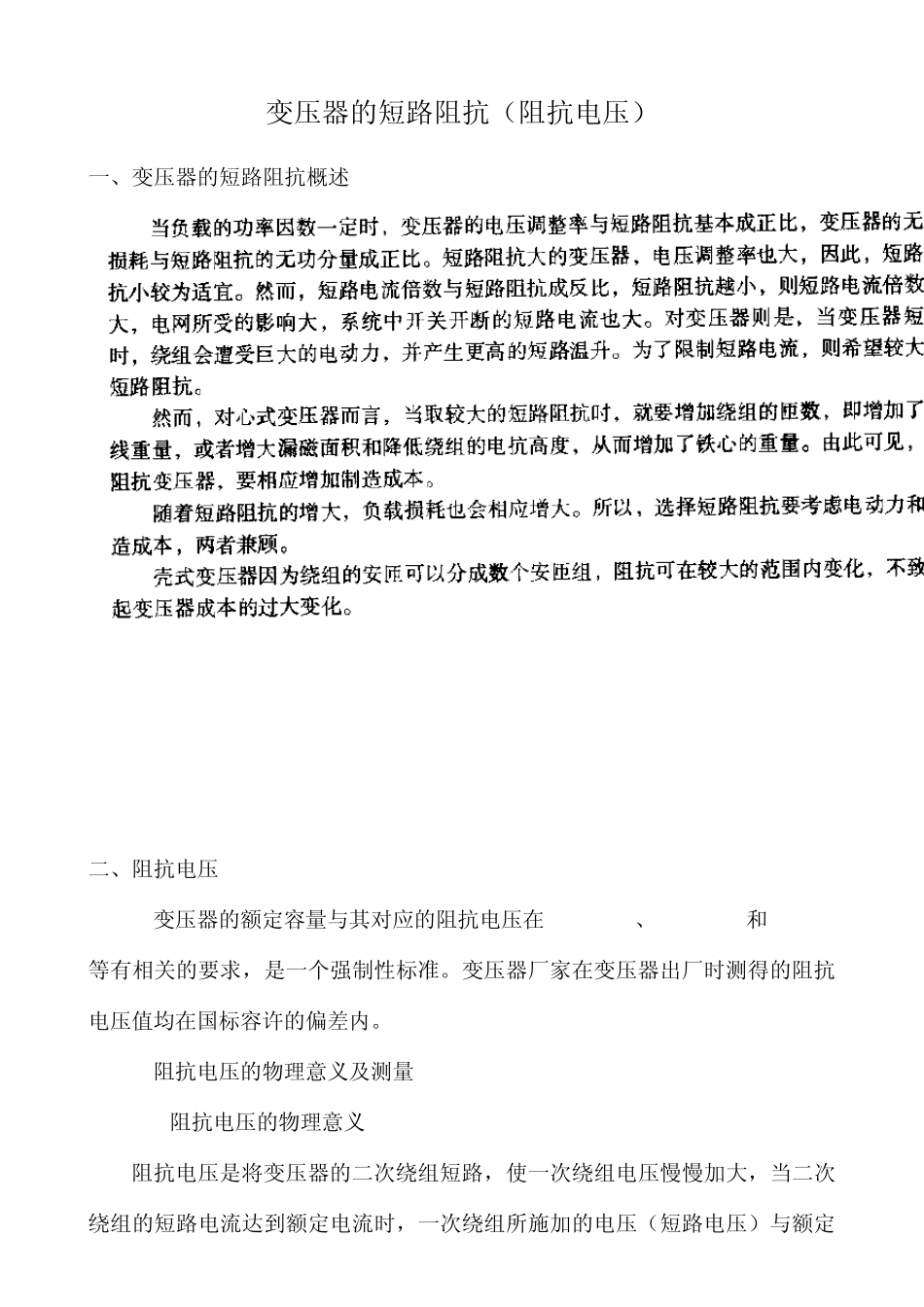

13变压器短路阻抗_第1页
1/6
13变压器短路阻抗_第2页
2/6
13变压器短路阻抗_第3页
3/6
变压器的短路阻抗(阻抗电压) 一、变压器的短路阻抗概述 二、阻抗电压 1 变压器的额定容量与其对应的阻抗电压在GB1094.1、 GB1094.5和GB6451等有相关的要求,是一个强制性标准。变压器厂家在变压器出厂时测得的阻抗电压值均在国标容许的偏差内。 2 阻抗电压的物理意义及测量 2.1阻抗电压的物理意义 阻抗电压是将变压器的二次绕组短路,使一次绕组电压慢慢加大,当二次绕组的短路电流达到额定电流时,一次绕组所施加的电压(短路电压)与额定电压的比值百分数。阻抗电压Uk (%)是涉及到变压器成本、效率和运行的重要经济指标和对变压器进行状态诊断的主要参数依据之一。 同容量的变压器,阻抗电压小的成本低,效率高,价格便宜,另外运行时的压降及电压变动率也小,电压质量容易得到控制和保证,因此从电网的运行角度考虑,希望阻抗电压小一些好。但从变压器限制短路电流条件考虑,则希望阻抗电压大一些好,以免电气设备(如断路器、隔离开关、电缆等)在运行中经受不住短路电流的作用而损坏。不同容量的变压器对应的阻抗电压值国标是有相关规定的,而对于大容量的变压器和变电站的变压器不在本文探讨的范围内。本文是针对大量的10KV等级(及以下)的用户变压器进行探讨的。 2.2阻抗电压的测量 在实际现场中,阻抗电压可以通过变压器参数测试仪对变压器进行负载(短路)试验而测得。负载试验必须在额定频率(正弦波形)和给至线圈额定电流下进行,一般选择变压器一次侧绕组为试验绕组,二次侧(大电流侧)人工短路,当在一次侧(额定电压抽头)加入额定频率的交流电压,使变压器绕组内的电流为额定值,测得所加的电压和功率。注意二次侧短路连接所用的连接板(电缆)的截面积要足够大,不应小于变压器导线截面积,其长度要尽可能的短,以防止因连接板电阻大而影响测量的准确度。 测得的电压占加压绕组额定电压的百分数即为阻抗电压,即所测得的有功功率换算至额定温度下的数值为负载(短路)损耗,这也是一个很重要的参数。 用变压器参数测试仪测量时,变压器的容量是作为一个已知量,通常是把待测的变压器铭牌的额定容量输入测试仪。 3 阻抗电压与变压器容量的关系 中小容量变压器的阻抗电压在 GB1094.1、GB1094.5和 GB6451有相关的规定,其中10KV电压等级的变压器额定容量和阻抗电压的对应关系整理汇总如表一所示。 表一 变压器容量和阻抗电压的关系 油浸变压器 干式变压器 容量(KVA) 阻抗电压(%) 容量(KVA) ...
