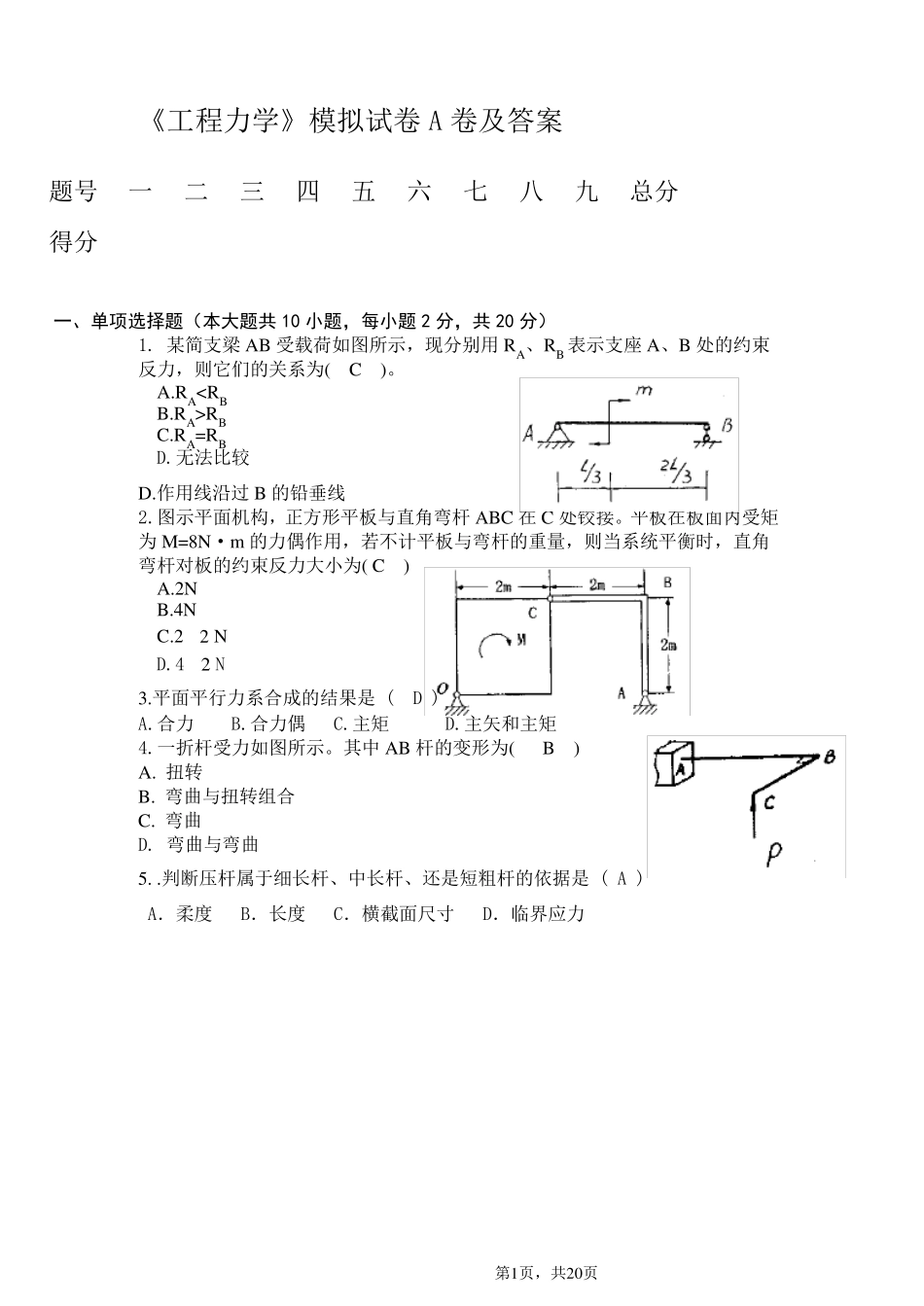

第1页，共20页 《工程力学》模拟试卷A 卷及答案 一、单项选择题（本大题共 10 小题，每小题 2 分，共 20 分） 1. 某简支梁AB 受载荷如图所示，现分别用RA、RB 表示支座A、B 处的约束反力，则它们的关系为( C )。 A.RARB C.RA=RB D.无法比较 D.作用线沿过B 的铅垂线 2.图示平面机构，正方形平板与直角弯杆ABC 在C 处铰接。平板在板面内受矩为M=8N·m 的力偶作用，若不计平板与弯杆的重量，则当系统平衡时，直角弯杆对板的约束反力大小为( C ) A.2N B.4N C.22 N D.42 N 3.平面平行力系合成的结果是 ( D ) A.合力 B.合力偶 C.主矩 D.主矢和主矩 4.一折杆受力如图所示。其中 AB 杆的变形为( B ) A. 扭转 B. 弯曲与扭转组合 C. 弯曲 D. 弯曲与弯曲 5. .判断压杆属于细长杆、中长杆、还是短粗杆的依据是 ( A ) A．柔度 B．长度 C．横截面尺寸 D．临界应力 题号 一 二 三 四 五 六 七 八 九 总分 得分 第3页，共20页 6.图示轴向受力杆件中n-n 截面上的轴力为( C ) A.-3P B.-4P C.+4P D.+8P 7.图示受扭圆杆中的最大剪应力为( C ) A.3dm16 B.3dm32 C.3dm48 D.3dm64 8. 图示矩形截面对z、y 两形心轴的惯性矩分别为（ D ） A 22121,121hbIbhIyz B 22121,121bhIhbIyz C 33121,121bhIhbIyz D 33121,121hbIbhIyz 9.某直梁横截面面积一定，下图所示的四种截面形状中，抗弯能力最强（ B ） A．矩形 B．工字形 C．圆形 D．正方形 10．拉压胡克定律σ=Eε的另一表达式为（ D ） A AFN B. ll C ；D EAFN ll 第5页，共20页 二、填空题(本大题共4 小题，每空2 分，共1 0 分) 11.图示杆件剪切面的面积为___dt____。 12.胡克定律σ=Eε只在σ≤__P_________时才成立. 13.作用于平面内 A 点的力 F=10kN，如图示，向距 A 点为100cm 的O 点平移后，得到主矢量的大小为__10kN ___和主矩大小为___5Kn.m _____。 14.图示斜五面体 OABCDE 沿坐标轴正向三个棱边的长度OA＝4，OC＝3，OE＝3（单位 m），斜平面ABDE 沿对角线 EB间作用一力 P＝10kN， 则该力在 x 轴上的投影 Px=___6.86_kN。 三、计算题(本大题共5 小题，共7 0 分) 15.四杆机构在图示位置平衡。已知 OA=60cm，BC=40cm，作用 BC 上的力偶的力偶矩大小为M2=1N.m，试求作用在 OA 上...
