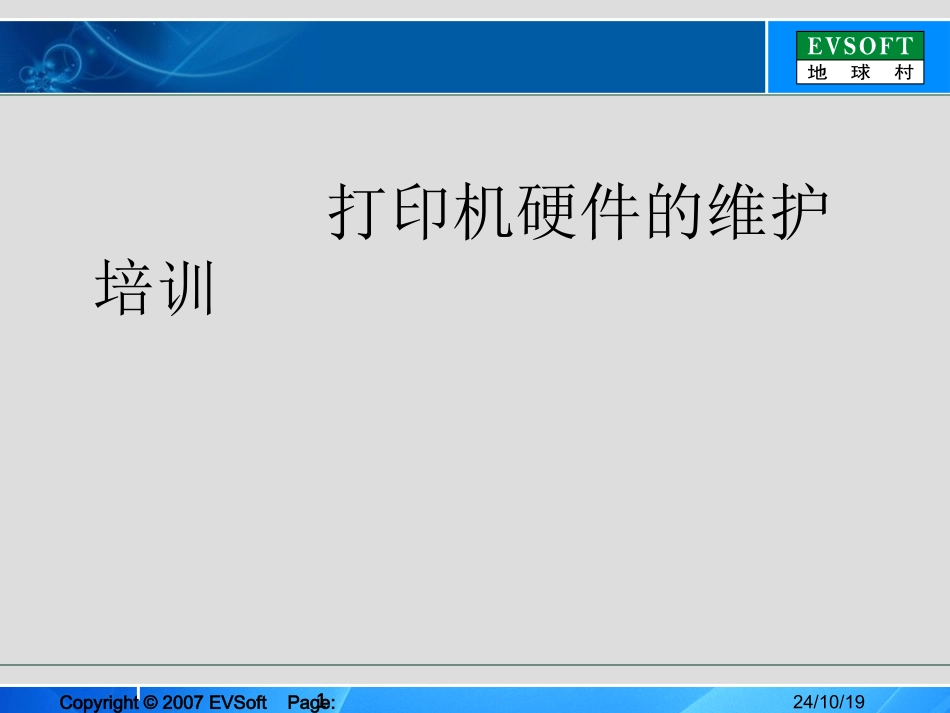

24/10/19Copyright©2007EVSoftPage:1打印机硬件的维护培训24/10/19Copyright©2007EVSoftPage:2针式打印机原理平常我们所指的针式打印机，一般是指矩阵针式打印机。这种打印机主要是由打印头、字车结构、色带、输纸机构和控制电路组成。由于大规模集成电路的发展，使打印机中也出现了基于微处理器控制的系统。这样，打印机上所有的机械上的复杂动作、字符的形成等都可以经过微处理器进行存储记忆、控制和操作。打印头是针式打印机的核心部件，它包括打印针、电磁铁等。这些钢针在纵向排成单列或双列构成打印头，某列钢针在电磁铁的带动下，先打击色带（色带多数是由尼龙丝绸制成，带上浸涂有打印用的色料。装色带的机构有盒式和盘式两种，由于盒式色带结构比较简单，更好也更方便，所以我们平时的针式打印机上一般都用盒式色带），色带后面是同步旋转的打印纸，从而打印出字符点阵，而整个字符就是由数根钢针打印出来的点拼凑而成的。24/10/19Copyright©2007EVSoftPage:3激光打印机原理激光打印机是由激光器、声光调制器、高频驱动、扫描器、同步器及光偏转器等组成，其作用是把接口电路送来的二进制点阵信息调制在激光束上，之后扫描到感光体上。感光体与照相机构组成电子照相转印系统，把射到感光鼓上的图文映像转印到打印纸上，其原理与复印机相同。激光打印机是将激光扫描技术和电子显像技术相结合的非击打输出设备。它的机型不同，打印功能也有区别，但工作原理基本相同，都要经过：充电、曝光、显影、转印、消电、清洁、定影七道工序，其中有五道工序是围绕感光鼓进行的。当把要打印的文本或图像输入到计算机中，通过计算机软件对其进行预处理。然后由打印机驱动程序转换成打印机可以识别的打印命令（打印机语言）送到高频驱动电路，以控制激光发射器的开与关，形成点阵激光束，再经扫描转镜对电子显像系统中的感光鼓进行轴向扫描曝光，纵向扫描由感光鼓的自身旋转实现。24/10/19Copyright©2007EVSoftPage:4感光鼓是一个光敏器件，有受光导通的特性。表面的光导涂层在扫描曝光前，由充电辊充上均匀电荷。当激光束以点阵形式扫射到感光鼓上时，被扫描的点因曝光而导通，电荷由导电基对地迅速释放。没有曝光的点仍然维持原有电荷，这样在感光鼓表面就形成了一幅电位差潜像（静电潜像），当带有静电潜像的感光鼓旋转到载有墨粉磁辊的位置时，带相反电荷的墨粉被吸附到感光鼓表面形成了墨粉图像。当载有墨粉图像的感光鼓继续旋转，到达图像转移装置时，一张打印纸也同时被送到感光鼓与图像转移装置的中间，此时图像转移装置在打印纸背面施放一个强电压，将感光鼓上的墨粉像吸引到打印纸上，再将载有墨粉图像的打印纸上送入高温定影装置加温、加压热熔，墨粉熔化后浸入到打印纸中，最后输出的就是打印好的文本或图像。24/10/19Copyright©2007EVSoftPage:5感光鼓故障：通常见于加过粉的硒鼓，打印时有黑色竖条纹(此故障先更换新硒鼓测试)24/10/19Copyright©2007EVSoftPage:6并口的工作模式主要有以下几种需在BIOS中设置：①SPP标准工作模式。SPP数据是半双工单向传输的，传输速率仅为15KB/s，速度较慢，但几乎可以支持所有的外设，一般设为默认的工作模式。②EPP增强型工作模式。EPP采用双向半双工数据传输，其传输速度比SPP高，可达2MB/s。目前很多外设都使用此工作模式。③ECP扩充型工作模式。ECP采用双向全双工数据传输，传输速率比EPP高。24/10/19Copyright©2007EVSoftPage:7由于在SPP模式下数据传输速度太慢，用户时常无法正常使用并口连接的扫描仪、激光打印机等设备。设为“ECP”时也可能会出现部分外设连接不正常问题，所以并口一般设为“EPP”或“ECP+EPP”模式为好。出现故障时可换一下模式。24/10/19Copyright©2007EVSoftPage:8打印机不打印、乱码原因：打印机仿真驱动设置错误、所有针打设置为epson1600k仿真、驱动一律安装epson1600驱动24/10/19Copyright©2007EVSoftPage:9进纸选项选择单张进纸，不要选连续进纸24/10/19Copyright©2007EVSoftPage:10DPK8300、8500设置方法打开打印机电源，并装入打印纸，然后关机。按住「装纸/卸纸」键的同时开机（一直按住...
