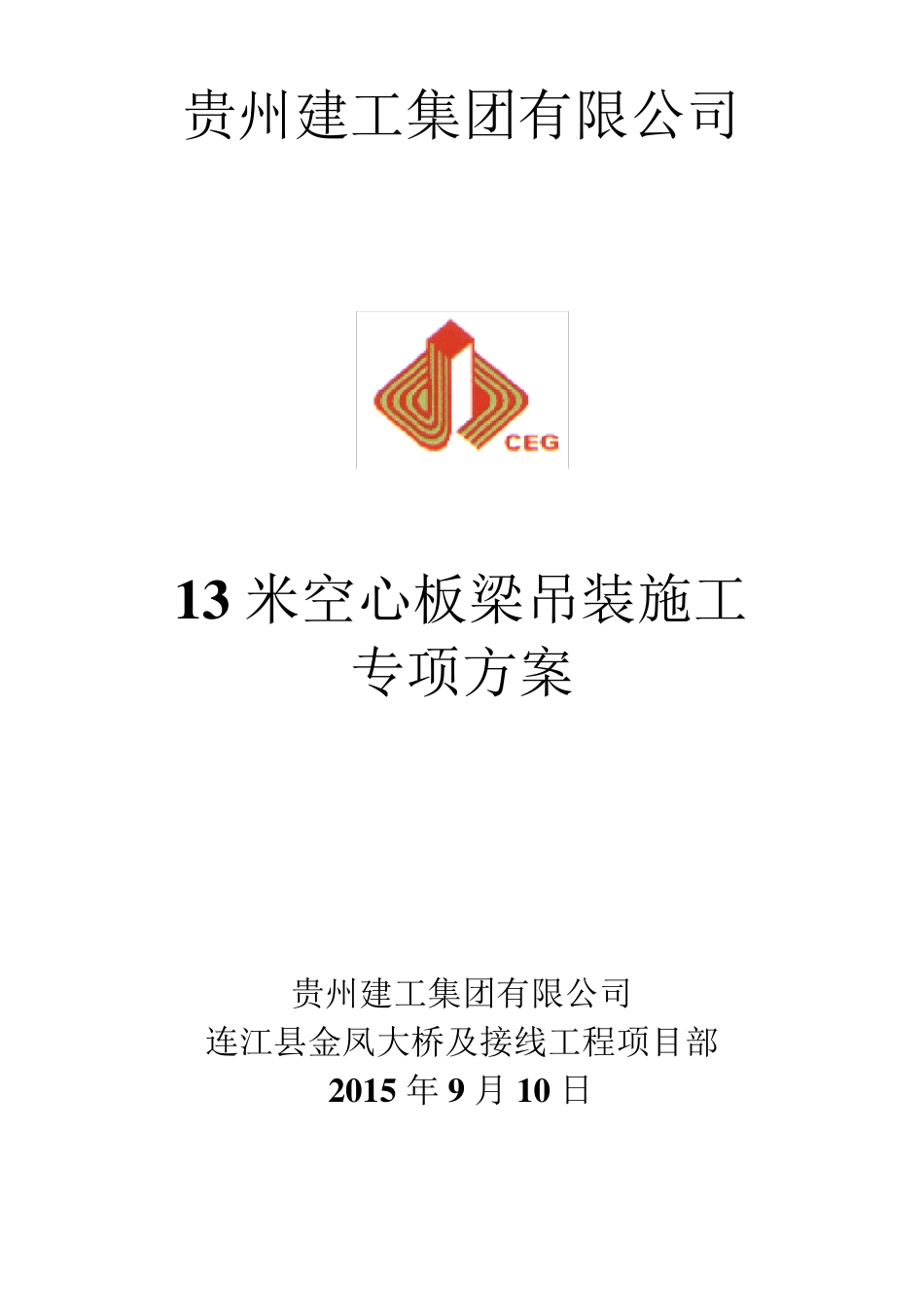

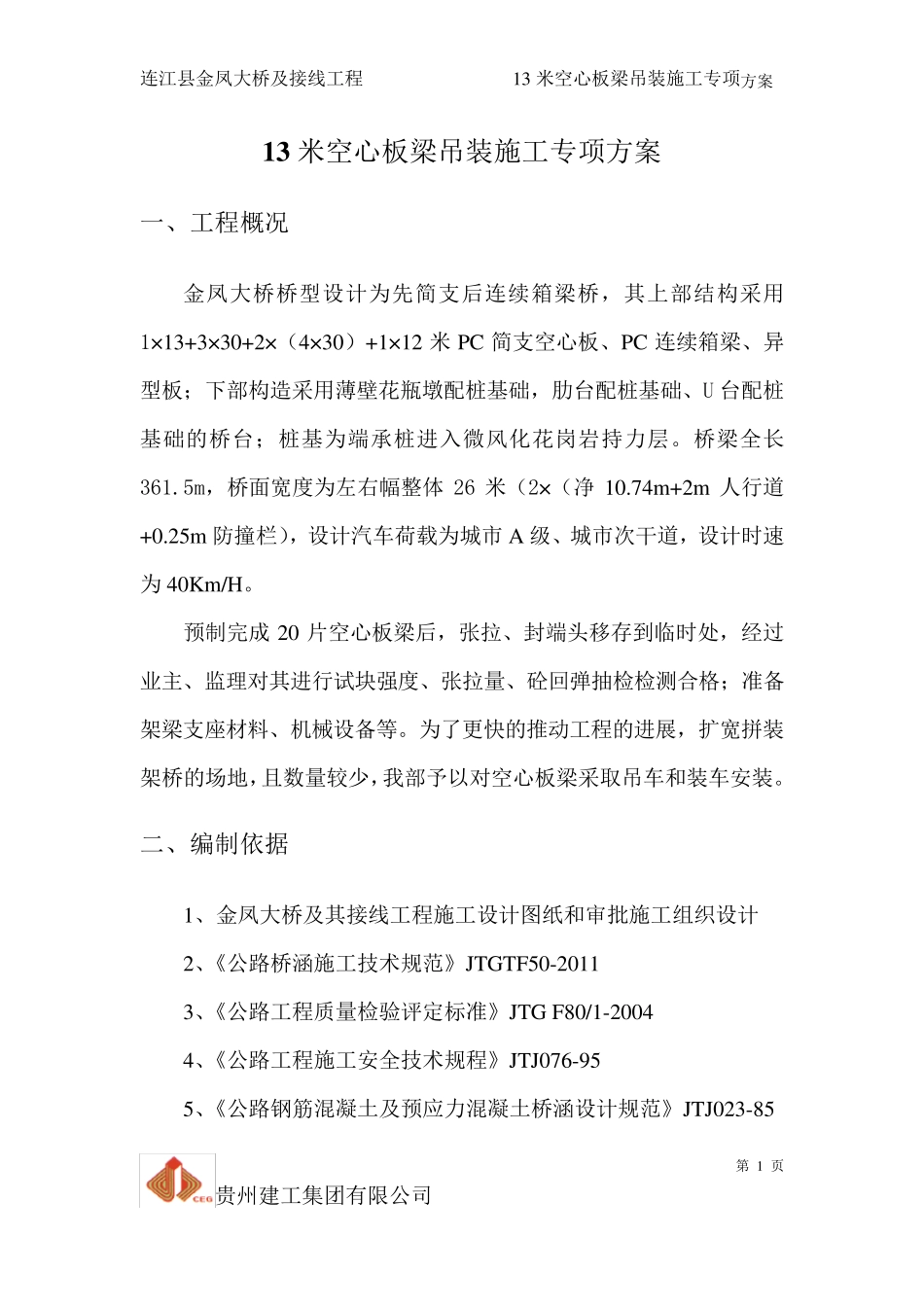

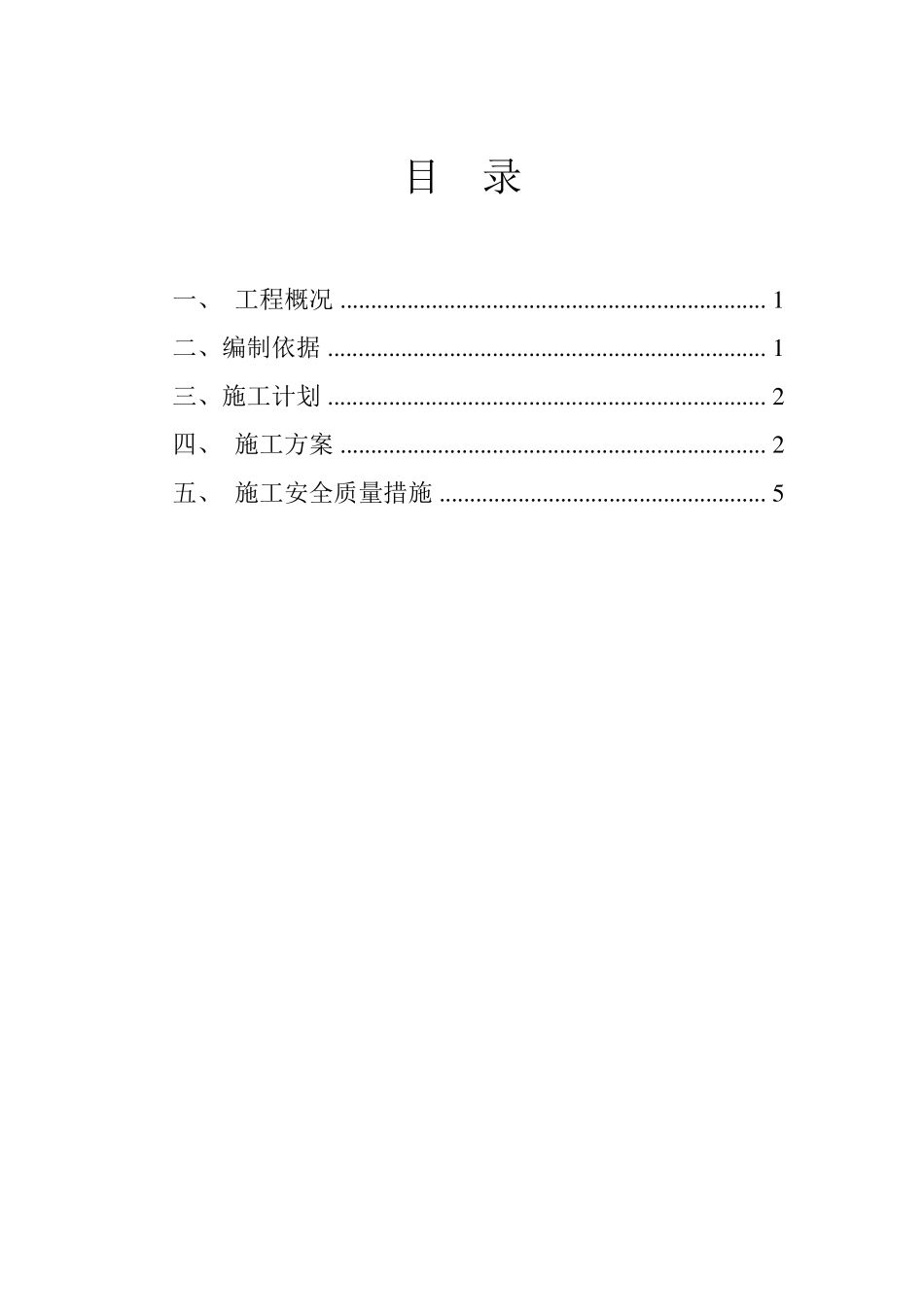

贵州建工集团有限公司 1 3 米空心板梁吊装施工 专项方案 贵州建工集团有限公司 连江县金凤大桥及接线工程项目部 2 0 1 5 年 9 月 1 0 日 目 录 一、 工程概况 ...................................................................... 1 二、编制依据 ........................................................................ 1 三、施工计划 ........................................................................ 2 四、 施工方案 ...................................................................... 2 五、 施工安全质量措施 ...................................................... 5 连江县金凤大桥及接线工程 13 米空心板梁吊装施工专项方案 贵州建工集团有限公司 第 1 页 13 米空心板梁吊装施工专项方案 一、工程概况 金凤大桥桥型设计为先简支后连续箱梁桥，其上部结构采用1×13+3×30+2×（4×30）+1×12 米PC 简支空心板、PC 连续箱梁、异型板；下部构造采用薄壁花瓶墩配桩基础，肋台配桩基础、U 台配桩基础的桥台；桩基为端承桩进入微风化花岗岩持力层。桥梁全长361.5m，桥面宽度为左右幅整体 26 米（2×（净 10.74m+2m 人行道+0.25m 防撞栏），设计汽车荷载为城市 A 级、城市次干道，设计时速为 40Km/H。 预制完成 20 片空心板梁后，张拉、封端头移存到临时处，经过业主、监理对其进行试块强度、张拉量、砼回弹抽检检测合格；准备架梁支座材料、机械设备等。为了更快 的推 动 工程的进展 ，扩 宽拼 装架桥的场 地 ，且 数 量较 少 ，我 部予 以 对空心板梁采取 吊车和 装车安 装。 二 、编 制依 据 1、金凤大桥及其接线工程施工设计图 纸 和 审 批 施工组 织 设计 2、《 公路 桥涵 施工技 术 规 范 》 JTGTF50-2011 3、《 公路 工程质 量检验 评 定 标 准》 JTG F80/1-2004 4、《 公路 工程施工安 全技 术 规 程》 JTJ076-95 5、《 公路 钢 筋 混 凝 土 及预应 力混 凝 土 桥涵 设计规 范 》 JTJ023-85 连江县金凤大桥及接线工程 13 米空心板梁吊装施工专项方案 贵州建工集团有限公司 第 2 页 6、现场踏勘调查所获得的相关资料 7、本施工单位拥有的科技成果、工法成果、管理水平、现有的技术装备力量和多年积累的施工经验 三、施工计划 1、所需工期大约7 个工...
