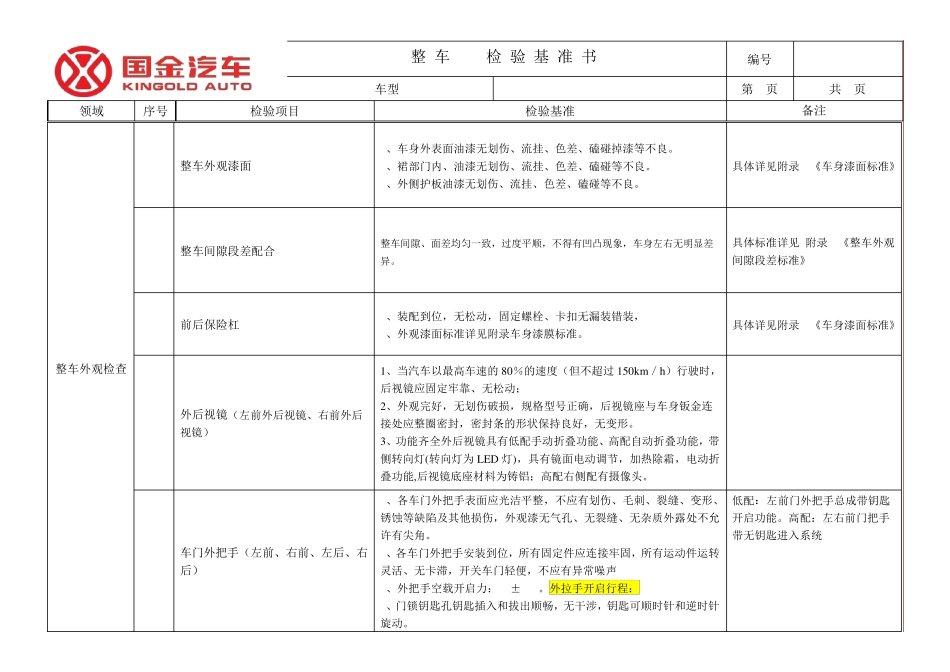

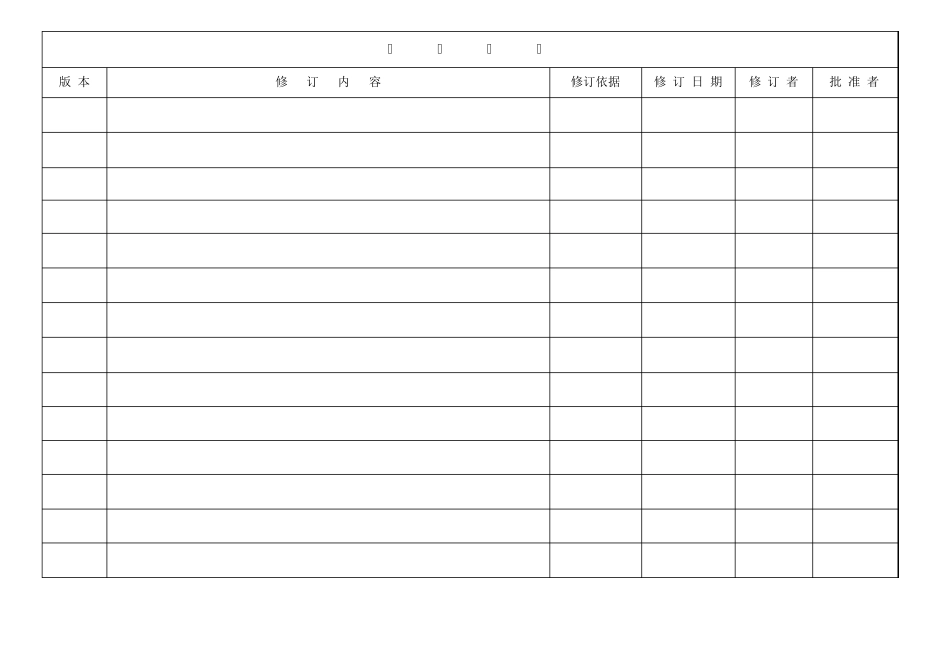

K01 车 型 PDI 检 验 基 准 书 编制/日期: 审核/日期: 批准/日期: 发布:2 0 1 6 年--月--日 实施:2 0 1 6 年--月--日 山东国金汽车制造有限公司 发布 修 订 历 史 版 本 修 订 内 容 修订依据 修 订 日 期 修 订 者 批 准 者 整 车 PDI检 验 基 准 书 编号 车型 K01 第 页 共 页 领域 序号 检验项目 检验基准 备注 整车外观检查(1) 4 整车外观漆面 1、车身外表面油漆无划伤、流挂、色差、磕碰掉漆等不良。 2、裙部门内、油漆无划伤、流挂、色差、磕碰等不良。 3、外侧护板油漆无划伤、流挂、色差、磕碰等不良。 具体详见附录 A 《车身漆面标准》 5 整车间隙段差配合 整车间隙、面差均匀一致,过度平顺,不得有凹凸现象,车身左右无明显差异。 具体标准详见 附录 B《整车外观间隙段差标准》 6 前后保险杠 1、装配到位,无松动,固定螺栓、卡扣无漏装错装, 2、外观漆面标准详见附录车身漆膜标准。 具体详见附录 A 《车身漆面标准》 7 外后视镜(左前外后视镜、右前外后视镜) 1、当汽车以最高车速的 80%的速度(但不超过 150km /h)行驶时,后视镜应固定牢靠、无松动; 2、外观完好,无划伤破损,规格型号正确,后视镜座与车身钣金连 接处应整圈密封,密封条的形状保持良好,无变形。 3、功能齐全外后视镜具有低配手动折叠功能、高配自动折叠功能,带侧转向灯(转向灯为LED 灯),具有镜面电动调节,加热除霜,电动折叠功能,后视镜底座材料为铸铝;高配右侧配有摄像头。 8 车门外把手(左前、右前、左后、右后) 1、各车门外把手表面应光洁平整,不应有划伤、毛刺、裂缝、变形、锈蚀等缺陷及其他损伤,外观漆无气孔、无裂缝、无杂质外露处不允许有尖角。 2、各车门外把手安装到位,所有固定件应连接牢固,所有运动件运转灵活、无卡滞,开关车门轻便,不应有异常噪声 3、外把手空载开启力:15±5N 。外拉手开启行程: 4、门锁钥匙孔钥匙插入和拔出顺畅,无干涉,钥匙可顺时针和逆时针旋动。 低配:左前门外把手总成带钥匙开启功能。高配:左右前门把手带无钥匙进入系统. 整车外观检查(2) 9 全车玻璃(前风窗玻璃总成、后风窗玻璃总成 、左前门玻璃总成、右前门玻璃总成 、左后门玻璃总成、右后门玻璃总成、左后门三角窗玻璃、右后门三角窗玻璃、左前侧窗玻璃 、右前侧窗玻璃、左后侧窗玻璃、右后侧窗玻璃、顶盖玻璃)及玻璃密封...
