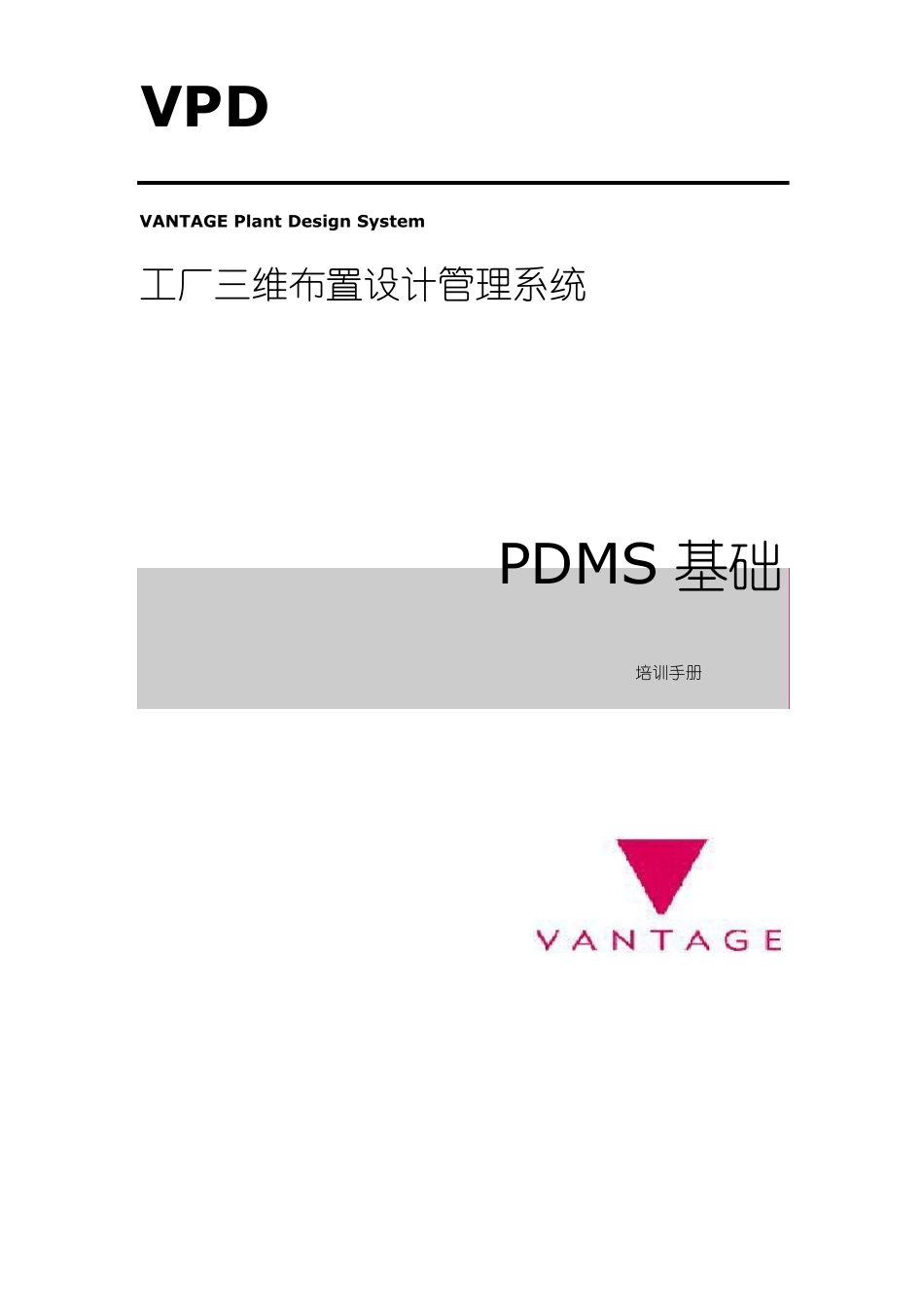

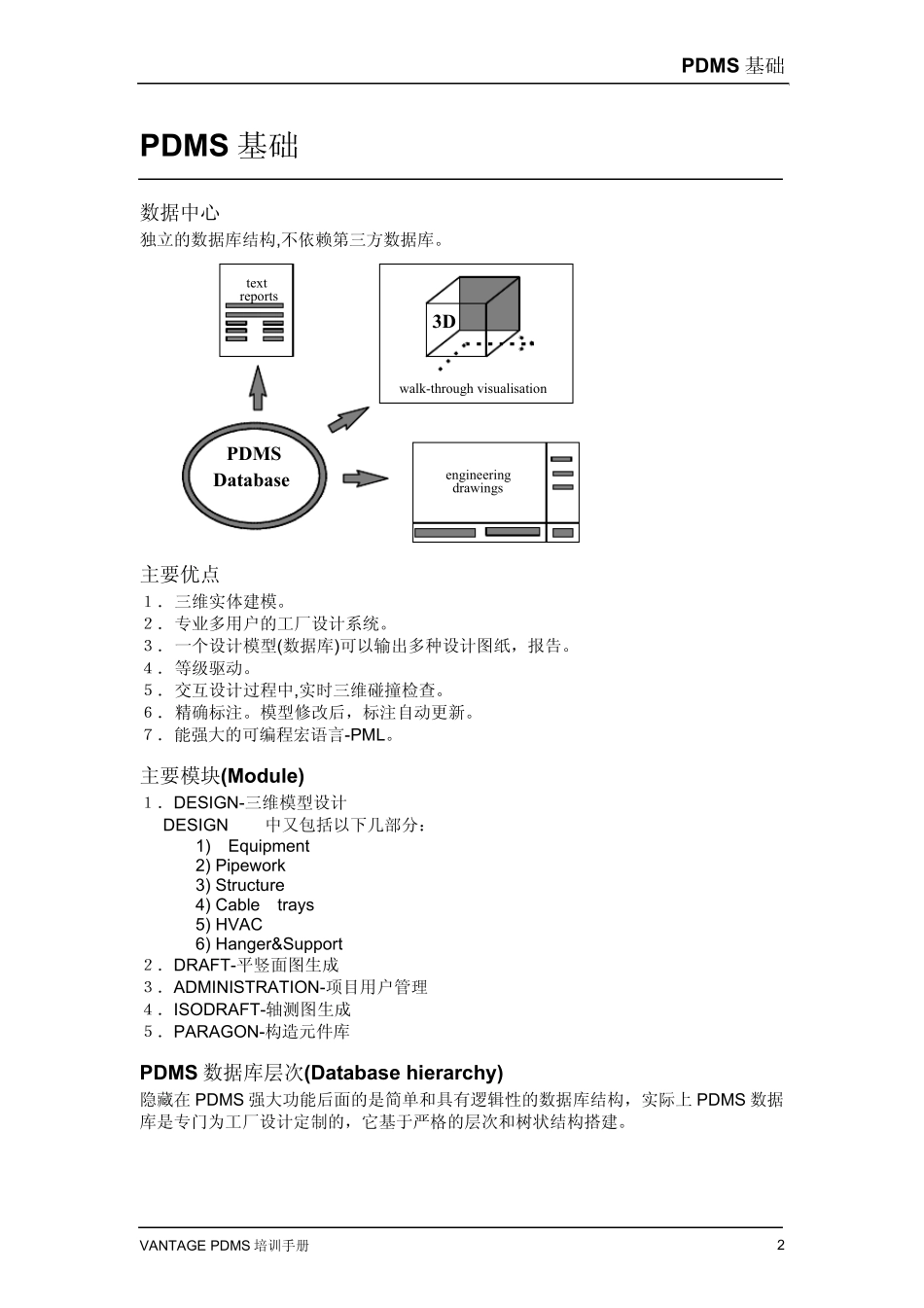

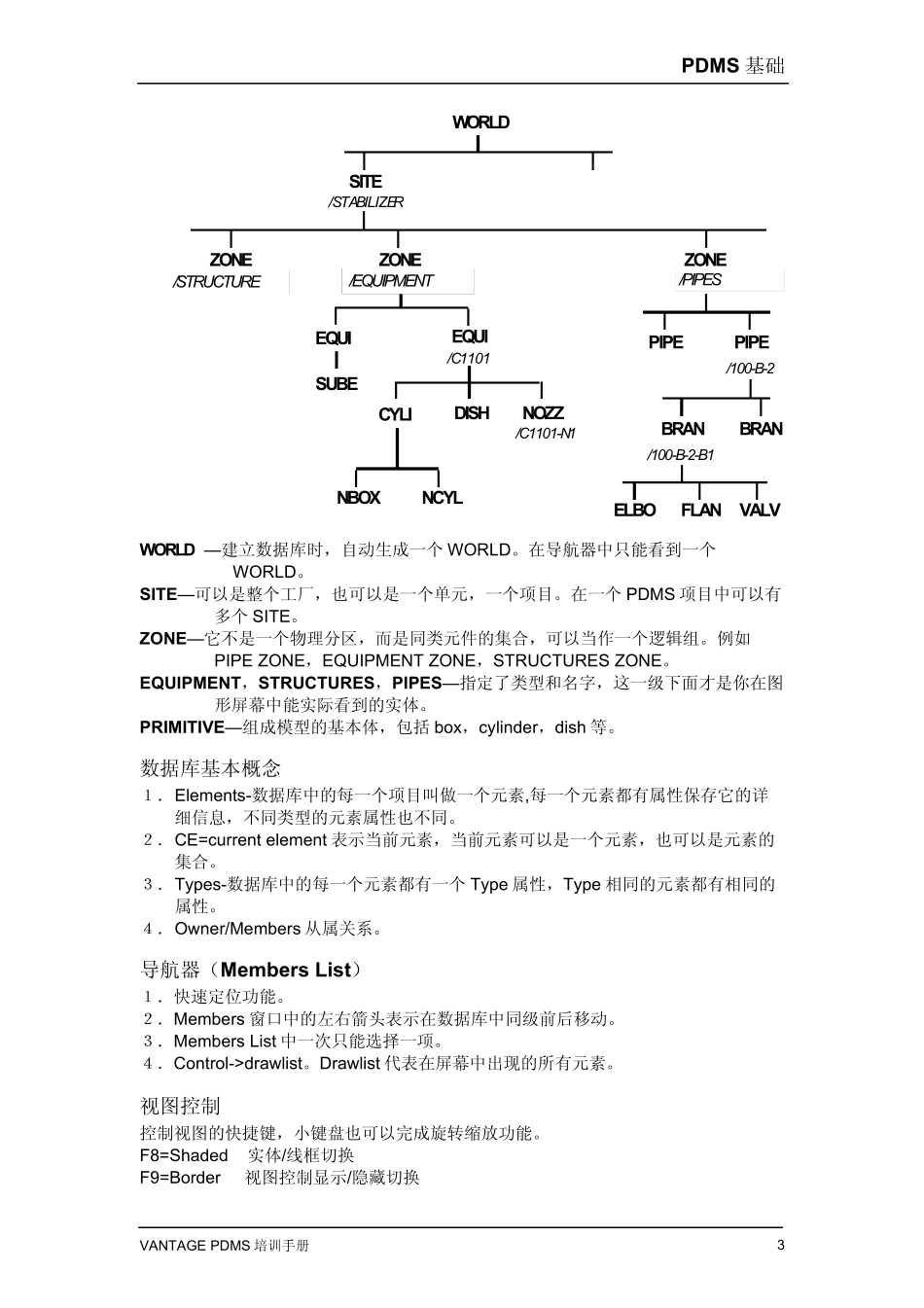

VPD VANTAGE Plant Design Sy stem 工厂三维布置设计管理系统 PDMS 基础 培训手册 PDMS 基础 VANTAGE PDMS 培训手册 2 PDMS 基础 数据中心 独立的数据库结构,不依赖第三方数据库。 3Dwalk-through visualisationtextreportsPDMSDatabaseengineeringdrawings 主要优点 1. 三维实体建模。 2. 专业多用户的工厂设计系统。 3. 一个设计模型(数据库)可以输出多种设计图纸,报告。 4. 等级驱动。 5. 交互设计过程中,实时三维碰撞检查。 6. 精确标注。模型修改后,标注自动更新。 7.能强大的可编程宏语言-PML。 主要模块(Module) 1.DESIGN-三维模型设计 DESIGN中又包括以下几部分: 1) Equipment 2) Pipework 3) Structure 4) Cable trays 5) HVAC 6) Hanger&Support 2.DRAFT-平竖面图生成 3.ADMINISTRATION-项目用户管理 4.ISODRAFT-轴测图生成 5.PARAGON-构造元件库 PDMS 数据库层次(Database hierarchy) 隐藏在 PDMS 强大功能后面的是简单和具有逻辑性的数据库结构,实际上 PDMS 数据库是专门为工厂设计定制的,它基于严格的层次和树状结构搭建。 PDMS 基础 VANTAGE PDMS 培训手册 3WORLDSITE/STABILIZERZONEZONEZONEEQUIEQUIPIPEPIPE/C1101/100-B-2CYLIDISHNOZZNBOXNCYLELBOFLANVALVBRANBRAN/100-B-2-B1/C1101-N1SUBE /STRUCTURE /EQUIPMENT /PIPES WORLD — 建立数据库时,自动生成一个WORLD。在导航器中只能看到一个WORLD。 SITE— 可以是整个工厂,也可以是一个单元,一个项目。在一个PDMS 项目中可以有多个SITE。 ZONE— 它不是一个物理分区,而是同类元件的集合,可以当作一个逻辑组。例如PIPE ZONE,EQUIPMENT ZONE,STRUCTURES ZONE。 EQUIPMENT,STRUCTURES,PIPES— 指定了类型和名字,这一级下面才是你在图形屏幕中能实际看到的实体。 PRIMITIVE— 组成模型的基本体,包括 box,cylinder,dish 等。 数据库基本概念 1. Elements-数据库中的每一个项目叫做一个元素,每一个元素都有属性保存它的详细信息,不同类型的元素属性也不同。 2. CE=current element 表示当前元素,当前元素可以是一个元素,也可以是元素的集合。 3. Types-数据库中的每一个元素都有一个Type 属性,Type 相同的元素都有相同的属性。 4. Owner/Members 从属关系。 导航器(Members List) 1.快速定位功能。 2.Member...
