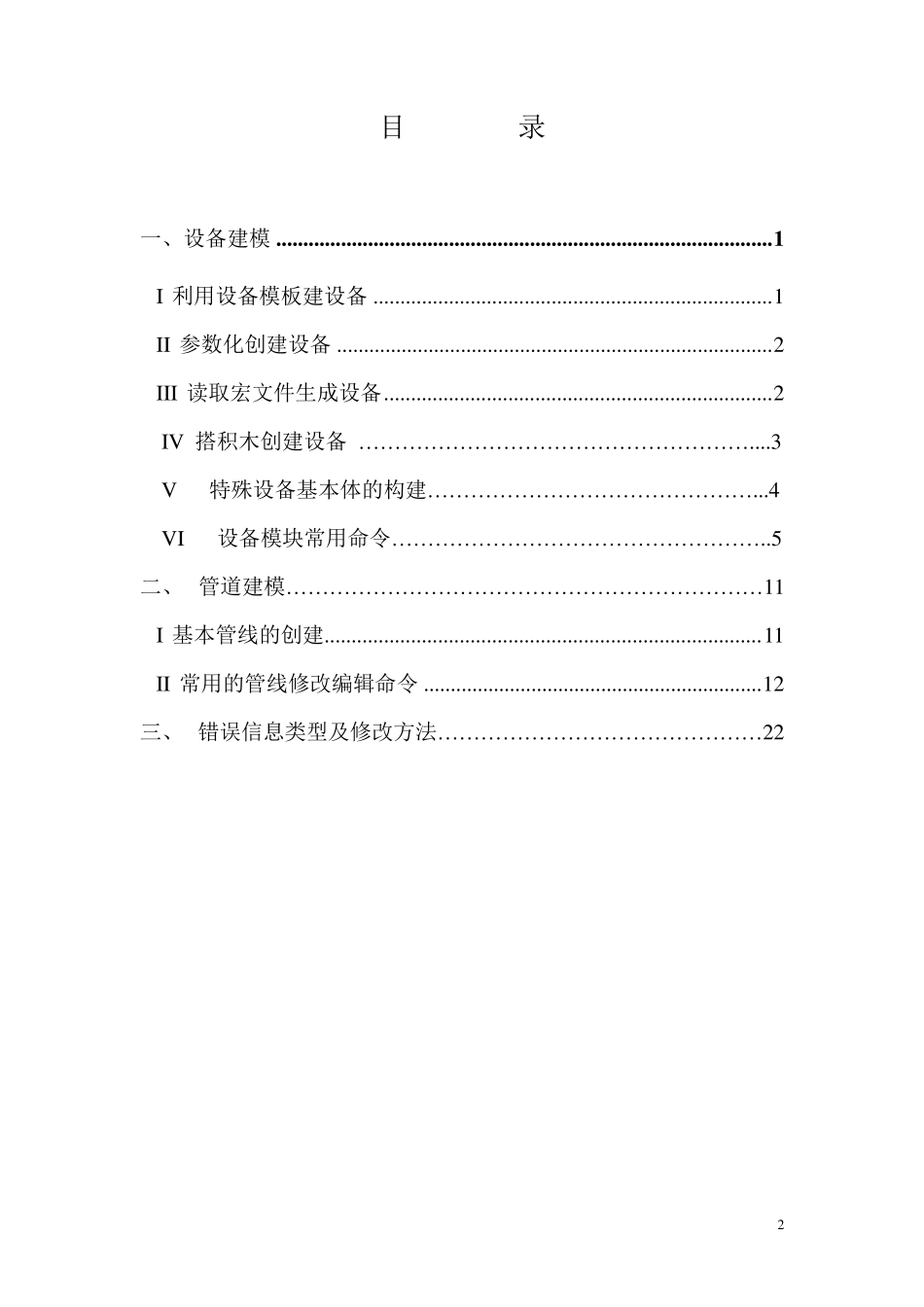

1 编号：40D 08-01-2008 PDMS 建模操作手册 ( 共24 页 ) 编 制 王艳艳 校 对 刘红新 审 核 张林青 项目审核 贾正伟 审 定 王金富 配 管 室 2008-2-26 2 目 录 一、设备建模 ............................................................................................ 1 I 利用设备模板建设备 .......................................................................... 1 II 参数化创建设备 ................................................................................. 2 III 读取宏文件生成设备 ........................................................................ 2 IV 搭积木创建设备 ………………………………………………....3 V 特殊设备基本体的构建………………………………………...4 V I 设备模块常用命令……………………………………………..5 二、 管道建模…………………………………………………………11 I 基本管线的创建 ................................................................................. 11 II 常用的管线修改编辑命令 ............................................................... 12 三、 错误信息类型及修改方法………………………………………22 3 一、 设备建模 Ⅰ、利用设备模板建设备： 1． 创建 Site: Create ==> Site ==> tank1(名称) 创建 Zone: Create ==> Zone ==> Equ ipmodel 2．创建设备：Utilities ==> Equ ipment 3. 创建设备模版:Create ==> Basic Equ ipment，选择要创建的设备类型，输入对应的参数值。 4 修改属性: 选中要修改的CE 点Modify ==> Attributes, 修改其参数值，修改完毕后点OK 即可。 Ⅱ、参数化创建设备： Create ==> Stardard ==> 输入设备名称，选择具体的设备类型，选中之后点Properities，可修改其参数值，点OK 确定放置点座标即可。 参数化模型设备的修改： Modify ==> Equipment Specification ==> 点Properities, 修改其属性值。 Ⅲ、读取宏文件生成设备： 1． 选择要处理的源设备，生成一个宏文件 Utilities ==> DB listing ==> 输入要输出的宏文件路径 ==> 点Add CE ，点Apply，这样就输出一个宏文件。 5 2.打开命令行Command line , 读取刚才生成的宏文件， $M D：\Temp\Equip.text...
