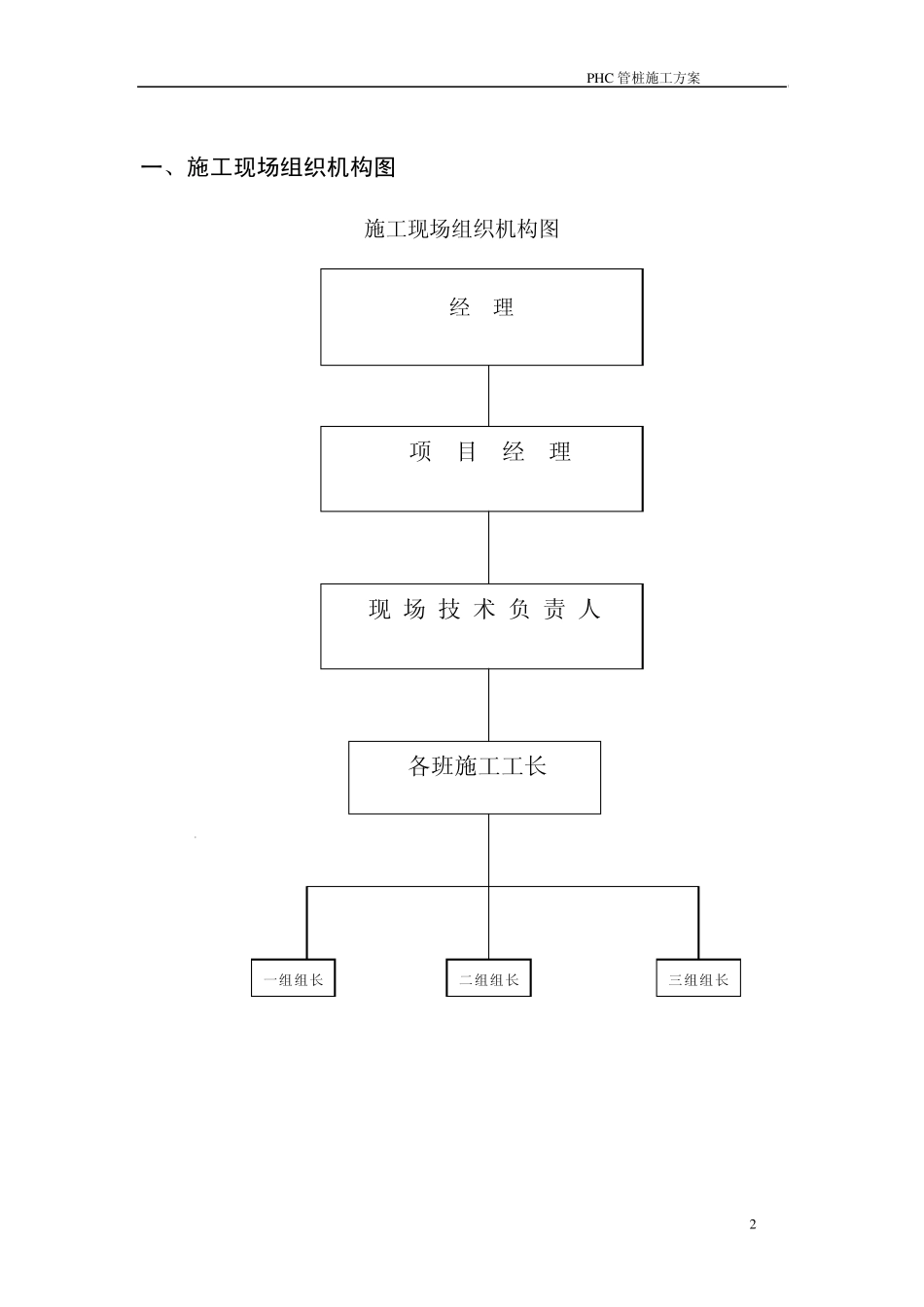

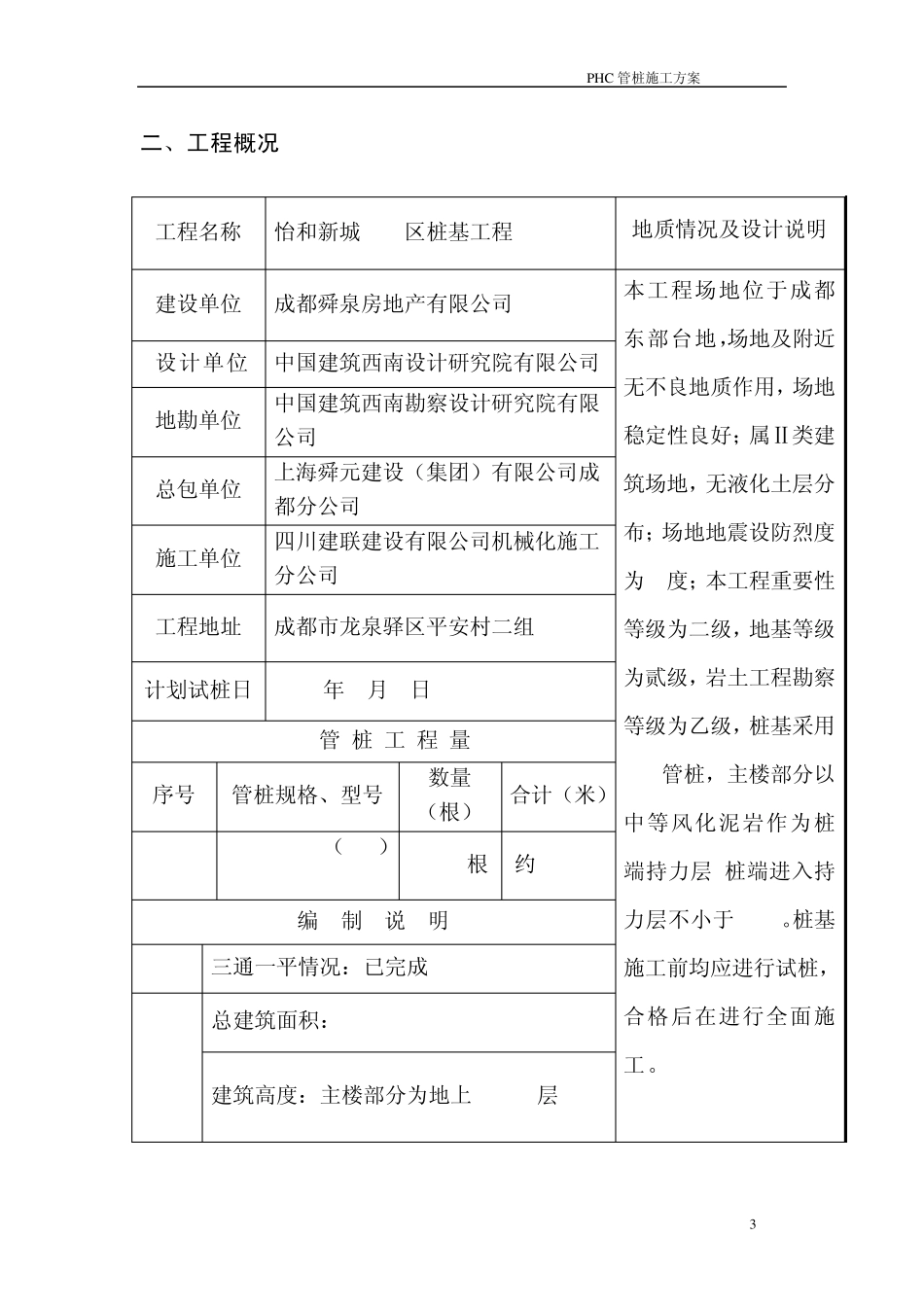

PHC 管桩施工方案 1 目 录 1、施工现场组织机构图 2、工程概况 3、编制依据 4、施工机械的选择及施工工艺流程 5、质量保证措施 6、安全文明保证措施 7、管桩施工控制允许偏差表 8、打桩施工顺序 9、施工进度计划及工期保证措施 10、施工机械（配备）用 量 表 11、施工项目班子配备 12、工程施工重点及难点 13、施工现场平面布置图 PHC 管桩施工方案 2 一、施工现场组织机构图 施工现场组织机构图 项 目 经 理 现 场 技 术 负 责 人 各班施工工长 一组组长经 理 三组组长 二组组长 PHC 管桩施工方案 3 二、工程概况 工程名称 怡和新城E-1区桩基工程 地质情况及设计说明 建设单位 成都舜泉房地产有限公司 本工程场地位于成都东部台地，场地及附近无不良地质作用，场地稳定性良好；属Ⅱ类建筑场地，无液化土层分布；场地地震设防烈度为 7度；本工程重要性等级为二级，地基等级为贰级，岩土工程勘察等级为乙级，桩基采用PHC管桩，主楼部分以中等风化泥岩作为桩端持力层,桩端进入持力层不小于1.0d。桩基施工前均应进行试桩，合格后在进行全面施工。 设计单位 中国建筑西南设计研究院有限公司 地勘单位 中国建筑西南勘察设计研究院有限公司 总包单位 上海舜元建设（集团）有限公司成都分公司 施工单位 四川建联建设有限公司机械化施工分公司 工程地址 成都市龙泉驿区平安村二组 计划试桩日 2009年 7月 1日 PHC 管 桩 工 程 量 序号 管桩规格、型号 数量（根） 合计（米） 1 PHC-AB500（125）-22a 2190根 约 48180 编 制 说 明 1 三通一平情况：已完成 2 总建筑面积： 166633.12 m2 建筑高度：主楼部分为地上 18-30层 PHC 管桩施工方案 4 三、编制依据 本工程编制依据为： 1、怡和新城 E-1区施工图设计文件； 2、怡和新城 E-1区《岩土工程勘察报告书》； 3、《先张法预应力混凝土管桩基础》图集川 03G316； 4、《建筑地基基础工程施工质量验收规范》GB50202-2002； 5、《先张法预应力混凝土管桩》GB13476-1999； 6、《建筑桩基础技术规范》JGJ94-94； 7、《建筑机械使用安全技术规程》JGJ33-2001； 8、《建筑工程施工质量验收统一标准》GB50300-2001 四、施工工艺及流程 1、 施工机械选择 1.1 根据本工程施工特点、设计要求、地质情况、管桩规格、打桩机施工效率、桩锤重量、桩架型号、施工现场场地等。本工程基桩施工采用 6台 6.2T...
