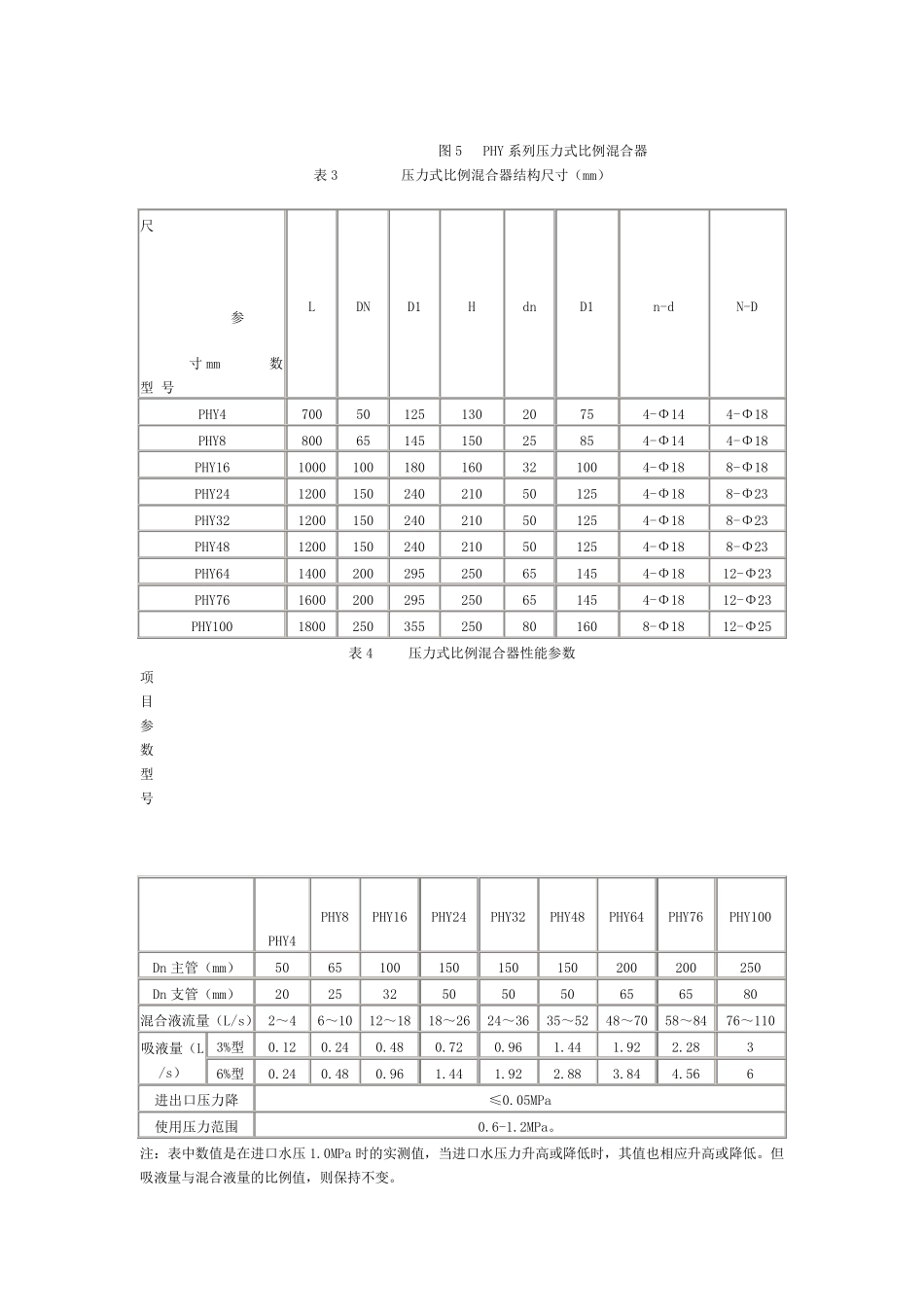

PHY(M)系列压力式泡沫比例混合装置是低倍泡沫灭火系统的主要设备,由泡沫比例混合器和带胶囊的泡沫液贮罐组成。 型号 工作压力范围 (Mpa) 混合液流量范围(L/S) 混合比 泡沫液贮罐 容积(T) PHY(M)L32/□ 0.6-1.2 或 0.6-1.6 4—32 3℅ 或 6℅ 0.8、1.0、15、2.0、 2.5、3.0 PHY(M)L64/□ 16—64 3.0、4.0、5.0、5.5、 7.0、10.0、13.0 PHY(M)L80/□ 24—80 3.0、4.0、5.0、5.5、 7.0、10.0、13.0 PHY(M)L100/□ 40—100 3.0、4.0、5.0、5.5、 7.0、10.0、13.0 PHY(M)L160/□ 24—160 3.0、4.0、5.0、5.5、 7.0、10.0、13.0 PHY(M)L200/□ 48—200 3.0、4.0、5.0、5.5、 7.0、10.0、13.0 注:贮罐规格可根据用户需要设计制造:工作压力、混合液流量、混合比。 泡沫比例混合器是泡沫灭火系统的关键部件之一,它是将水和泡沫原液按一定比例(3%、6%)进行混合,形成泡沫混合液,供给泡沫产生器的装置。 本公司生产的比例混合器有压力式比例混合器、管线式负压比例混合器和平衡式压力比例混合器,以适应于不同的消防工程的需要。 1.PHY 型压力式比例混合器 ⑴ PHY 型压力式比例混合器组成 PHY 型压力式比例混合器,一般与带胶囊的泡沫液储罐一起使用。胶囊装载泡沫液并将泡沫液与储罐分隔,比例混合器的进水支管用于向罐内灌装压力水,另一支管与泡沫罐出液管相接,将挤出的泡沫液输入混合器,与水混合成泡沫混合液。 ⑵ PHY 比例混合工作原理 PHY 型压力式比例混合器是利用文丘里原理工作的。比例混合器进水支管向罐内灌装压力水,在压力作用下,等体积水就可将等体积泡沫液从储罐中挤压出来进入比例混合器,在比例混合器中与水按比例混合成泡沫混合液供泡沫系统使用。 ⑶ PHY 型压力式比例混合器结构及性能参数 见图 5、表 3、表 4 图5 PHY 系列压力式比例混合器 表3 压力式比例混合器结构尺寸(mm) 尺 参 寸mm 数 型 号 L DN D1 H dn D1 n-d N-D PHY4 700 50 125 130 20 75 4-Φ14 4-Φ18 PHY8 800 65 145 150 25 85 4-Φ14 4-Φ18 PHY16 1000 100 180 160 32 100 4-Φ18 8-Φ18 PHY24 1200 150 240 210 50 125 4-Φ18 8-Φ23 PHY32 1200 150 240 210 50 125 4-Φ18 8-Φ23 PHY48 1200 150 240 210 50 125 4-Φ18 8-Φ23 PHY64 1400 200 295 250 65 145 4-Φ18 12-Φ23 PHY76 1600 200 ...
