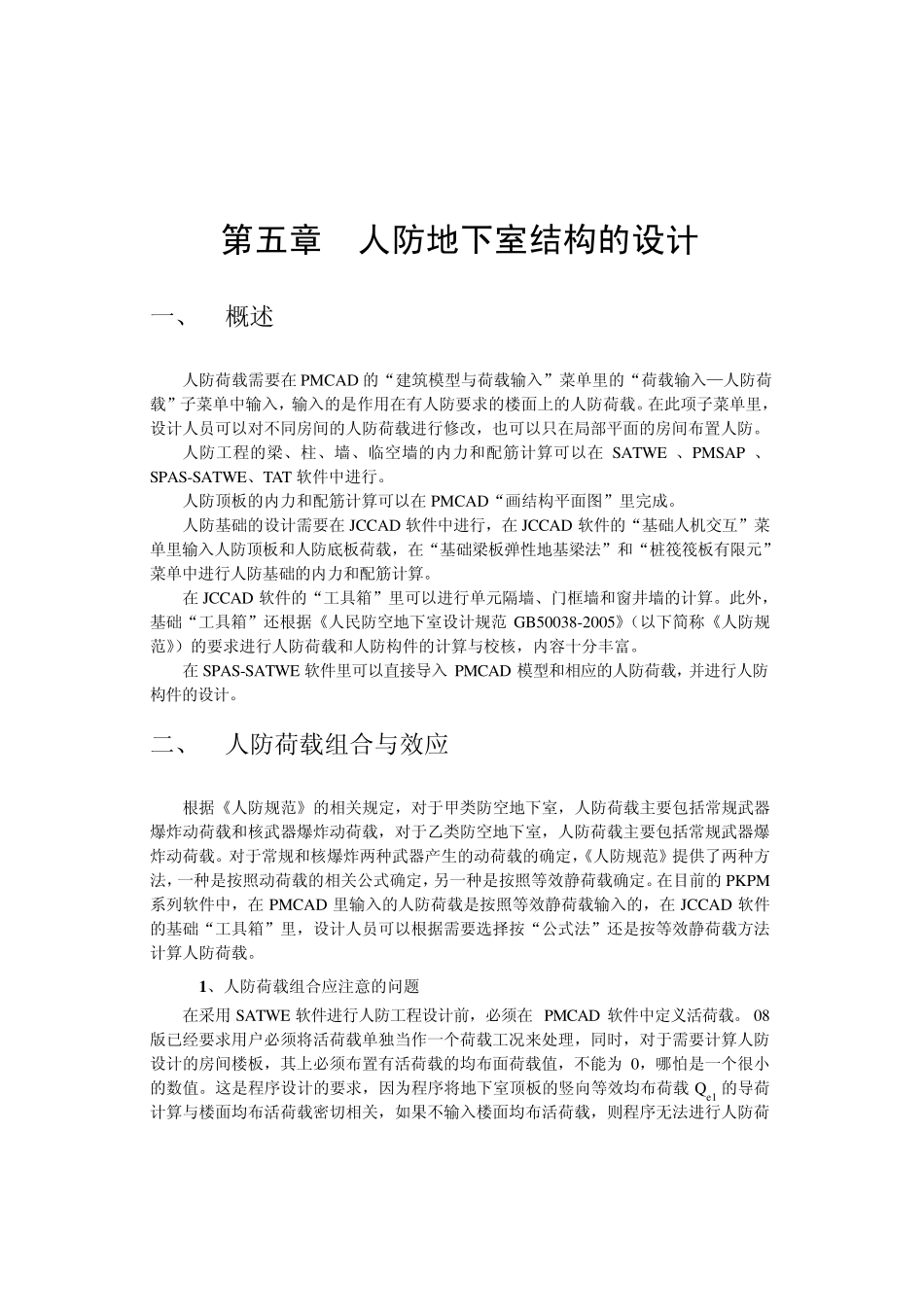

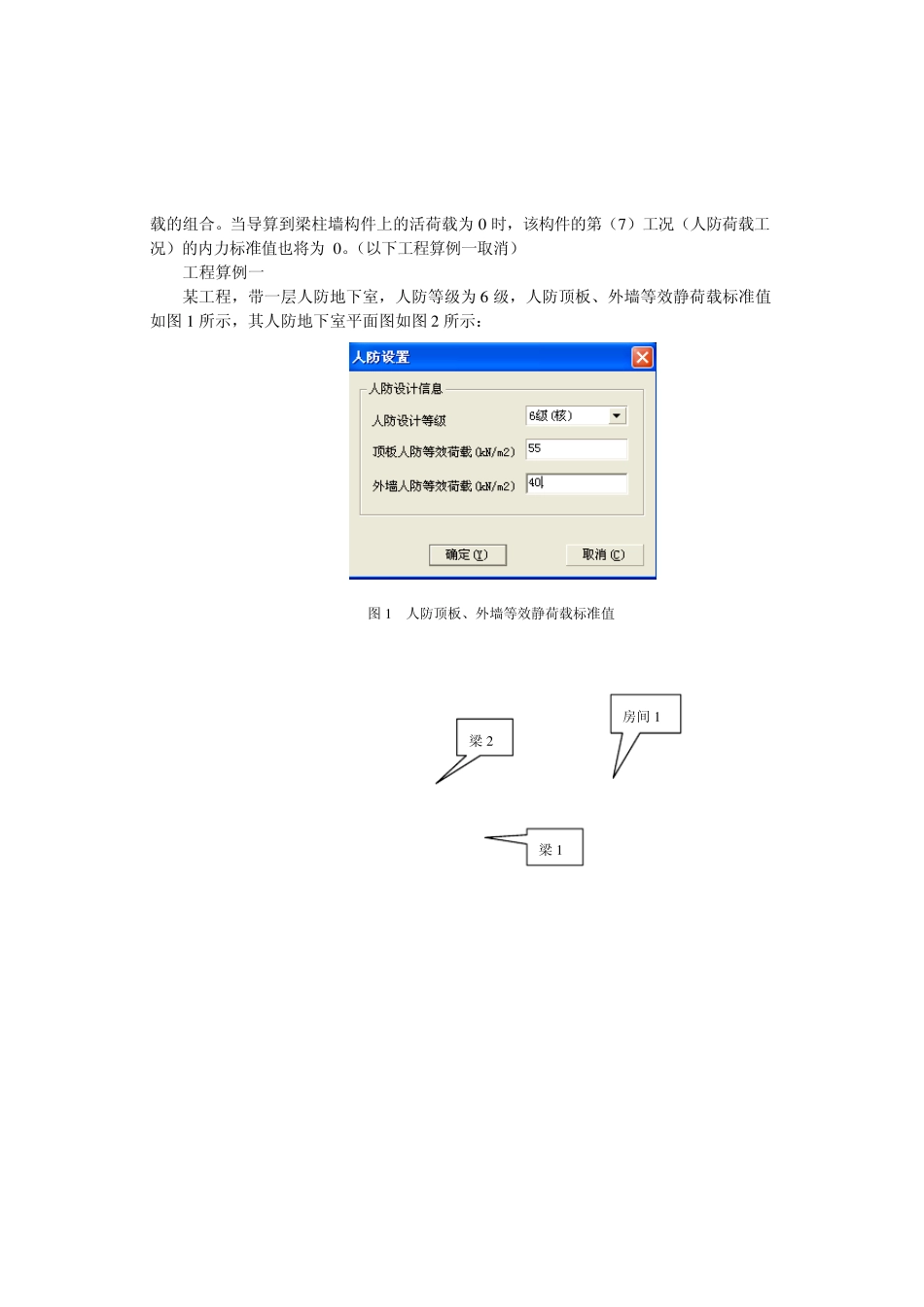

第五章 人防地下室结构的设计 一、 概述 人防荷载需要在PMCAD 的“建筑模型与荷载输入”菜单里的“荷载输入—人防荷载”子菜单中输入，输入的是作用在有人防要求的楼面上的人防荷载。在此项子菜单里，设计人员可以对不同房间的人防荷载进行修改，也可以只在局部平面的房间布置人防。 人防工程的梁、柱、墙、临空墙的内力和配筋计算可以在SATWE 、PMSAP 、SPAS-SATWE、TAT 软件中进行。 人防顶板的内力和配筋计算可以在PMCAD“画结构平面图”里完成。 人防基础的设计需要在JCCAD 软件中进行，在JCCAD 软件的“基础人机交互”菜单里输入人防顶板和人防底板荷载，在“基础梁板弹性地基梁法”和“桩筏筏板有限元”菜单中进行人防基础的内力和配筋计算。 在JCCAD 软件的“工具箱”里可以进行单元隔墙、门框墙和窗井墙的计算。此外，基础“工具箱”还根据《人民防空地下室设计规范 GB50038-2005》（以下简称《人防规范》）的要求进行人防荷载和人防构件的计算与校核，内容十分丰富。 在SPAS-SATWE 软件里可以直接导入PMCAD 模型和相应的人防荷载，并进行人防构件的设计。 二、 人防荷载组合与效应 根据《人防规范》的相关规定，对于甲类防空地下室，人防荷载主要包括常规武器爆炸动荷载和核武器爆炸动荷载，对于乙类防空地下室，人防荷载主要包括常规武器爆炸动荷载。对于常规和核爆炸两种武器产生的动荷载的确定，《人防规范》提供了两种方法，一种是按照动荷载的相关公式确定，另一种是按照等效静荷载确定。在目前的PKPM系列软件中，在PMCAD 里输入的人防荷载是按照等效静荷载输入的，在JCCAD 软件的基础“工具箱”里，设计人员可以根据需要选择按“公式法”还是按等效静荷载方法计算人防荷载。 1 、人防荷载组合应注意的问题 在采用 SATWE 软件进行人防工程设计前，必须在PMCAD 软件中定义活荷载。 08版已经要求用户必须将活荷载单独当作一个荷载工况来处理，同时，对于需要计算人防设计的房间楼板，其上必须布置有活荷载的均布面荷载值，不能为 0，哪怕是一个很小的数值。这是程序设计的要求，因为程序将地下室顶板的竖向等效均布荷载Qe1 的导荷计算与楼面均布活荷载密切相关，如果不输入楼面均布活荷载，则程序无法进行人防荷载的组合。当导算到梁柱墙构件上的活荷载为0 时，该构件的第（7 ）工况（人防荷载工况）的内力标准值也将为0 。（以下工程算例一取消） 工程算例一 某工程，带一层人防地下室，人防等...
