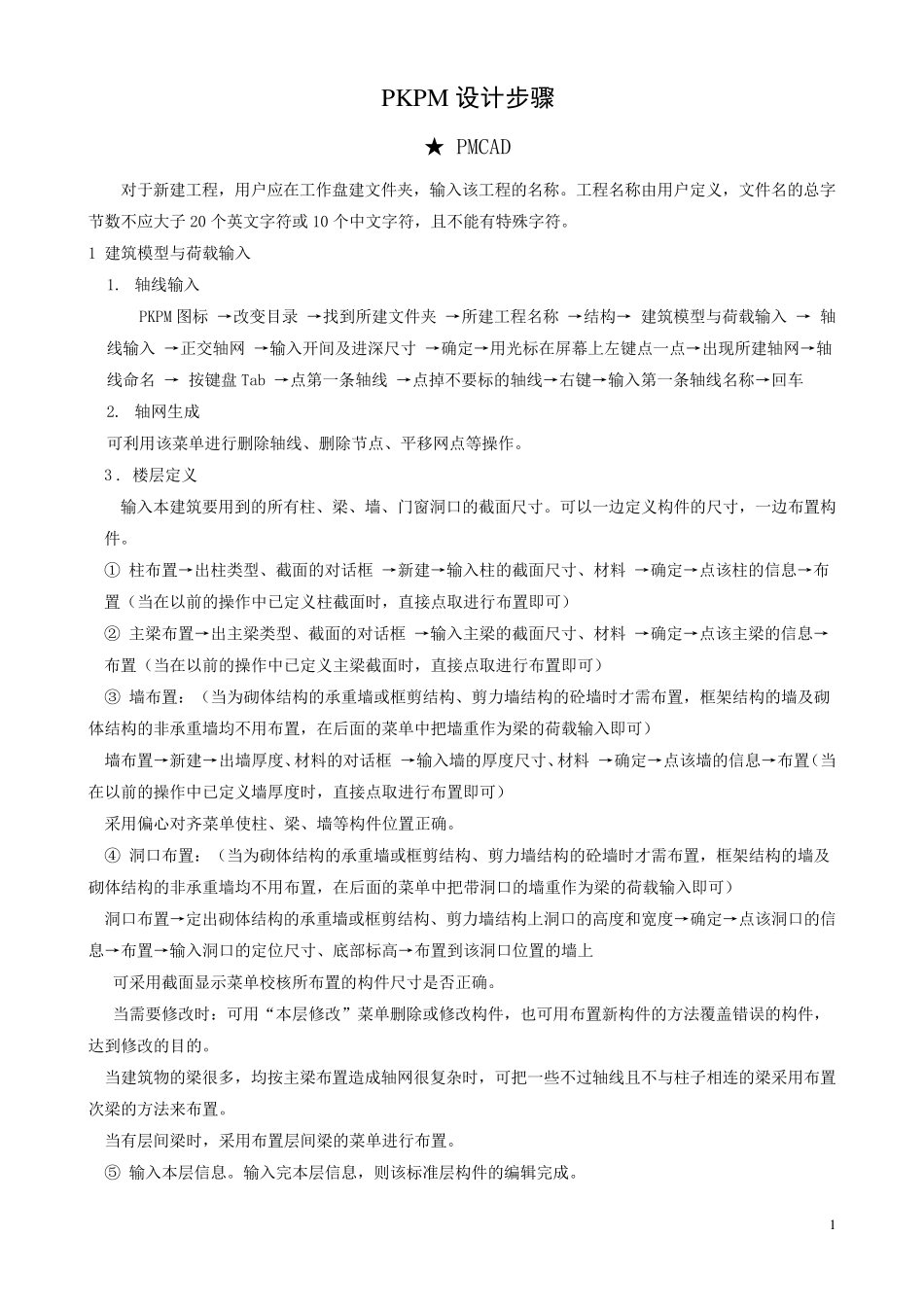

1 PKPM 设计步骤 ★ PMCAD 对 于 新 建 工 程 ， 用 户 应 在 工 作 盘 建 文 件 夹 ， 输 入 该 工 程 的 名 称 。 工 程 名 称 由 用 户 定 义 ， 文 件 名 的 总 字节 数 不 应 大 子 20 个 英 文 字 符 或 10 个 中 文 字 符 ， 且 不 能 有 特 殊 字 符 。 1 建 筑 模 型 与 荷 载 输 入 1. 轴 线 输 入 PKPM 图 标 → 改 变 目 录 → 找 到 所 建 文 件 夹 → 所 建 工 程 名 称 → 结 构 → 建 筑 模 型 与 荷 载 输 入 → 轴线 输 入 → 正 交 轴 网 → 输 入 开 间 及 进 深 尺 寸 → 确 定 → 用 光 标 在 屏 幕 上 左 键 点 一 点 → 出 现 所 建 轴 网 → 轴线 命 名 → 按 键 盘 Tab → 点 第 一 条 轴 线 → 点 掉 不 要 标 的 轴 线 → 右 键 → 输 入 第 一 条 轴 线 名 称 → 回 车 2. 轴 网 生 成 可 利 用 该 菜 单 进 行 删 除 轴 线 、 删 除 节 点 、 平 移 网 点 等 操 作 。 3 . 楼 层 定 义 输 入 本 建 筑 要 用 到 的 所 有 柱 、 梁 、 墙 、 门 窗 洞 口 的 截 面 尺 寸 。 可 以 一 边 定 义 构 件 的 尺 寸 ， 一 边 布 置 构件 。 ① 柱 布 置 → 出 柱 类 型 、 截 面 的 对 话 框 → 新 建 → 输 入 柱 的 截 面 尺 寸 、 材料 → 确 定 → 点 该 柱 的 信息→ 布置 （当在 以 前的 操 作 中 已定 义 柱 截 面 时， 直接点 取进 行 布 置 即可 ） ② 主梁 布 置 → 出 主梁 类 型 、 截 面 的 对 话 框 → 输 入 主梁 的 截 面 尺 寸 、 材料 → 确 定 → 点 该 主梁 的 信息→布 置 （当在 以 前的 操 作 中 已定 义 主梁 截 面 时， 直接点 取进 行 布 置 即可 ） ③ 墙 布 置 ：（当为砌体结 构 的 承重墙 或 框 剪结 构 、 剪力墙 结 构 的 砼墙 时才需布 置 ， 框 架结 构 的 墙 及 砌体结 构 的 非承重墙 均不 用 布 置 ， 在 后面 的 菜 单 中 把墙 重作 为梁 的 荷 载 输 入 即可 ） 墙 布 置 → 新 建...
