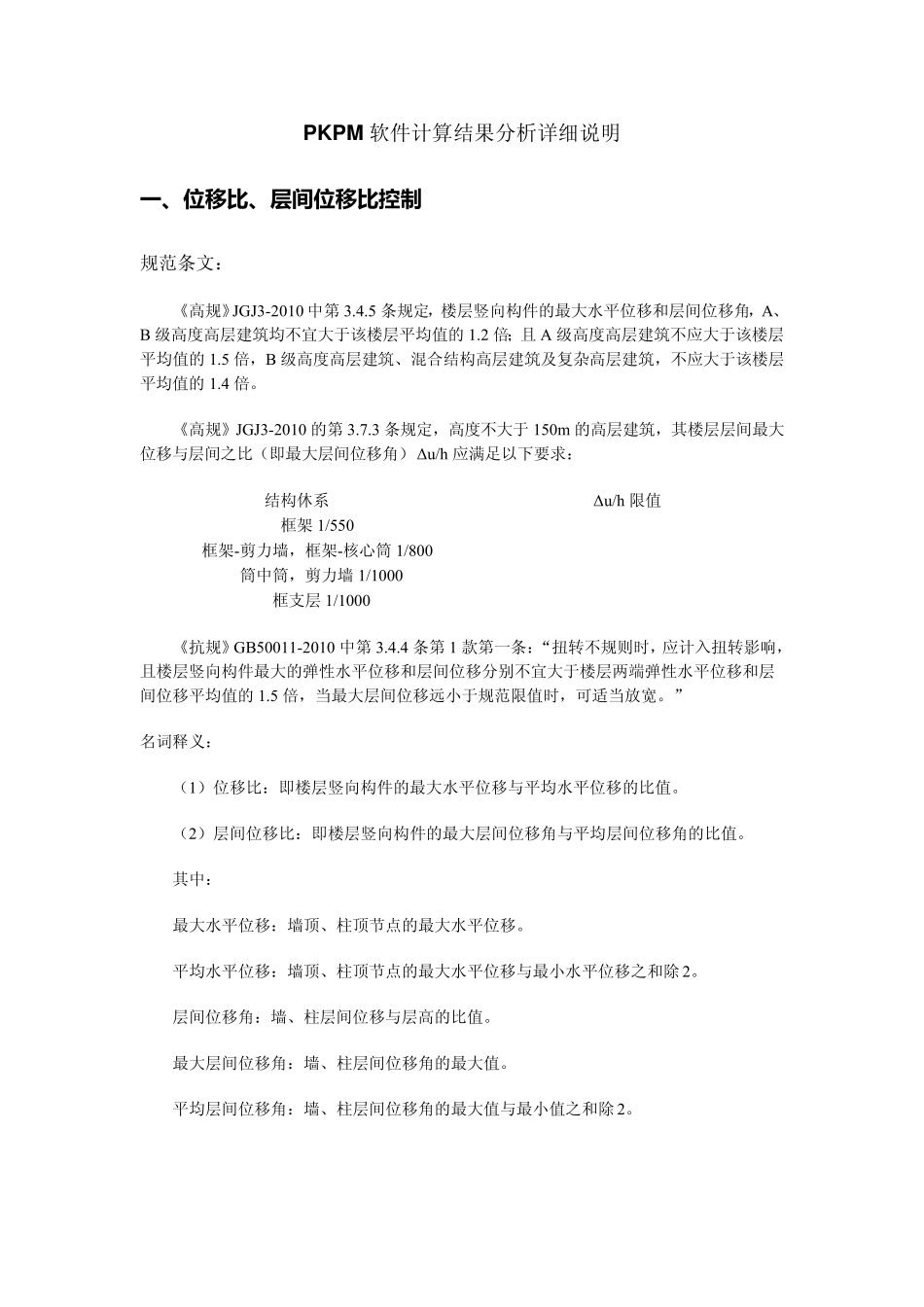

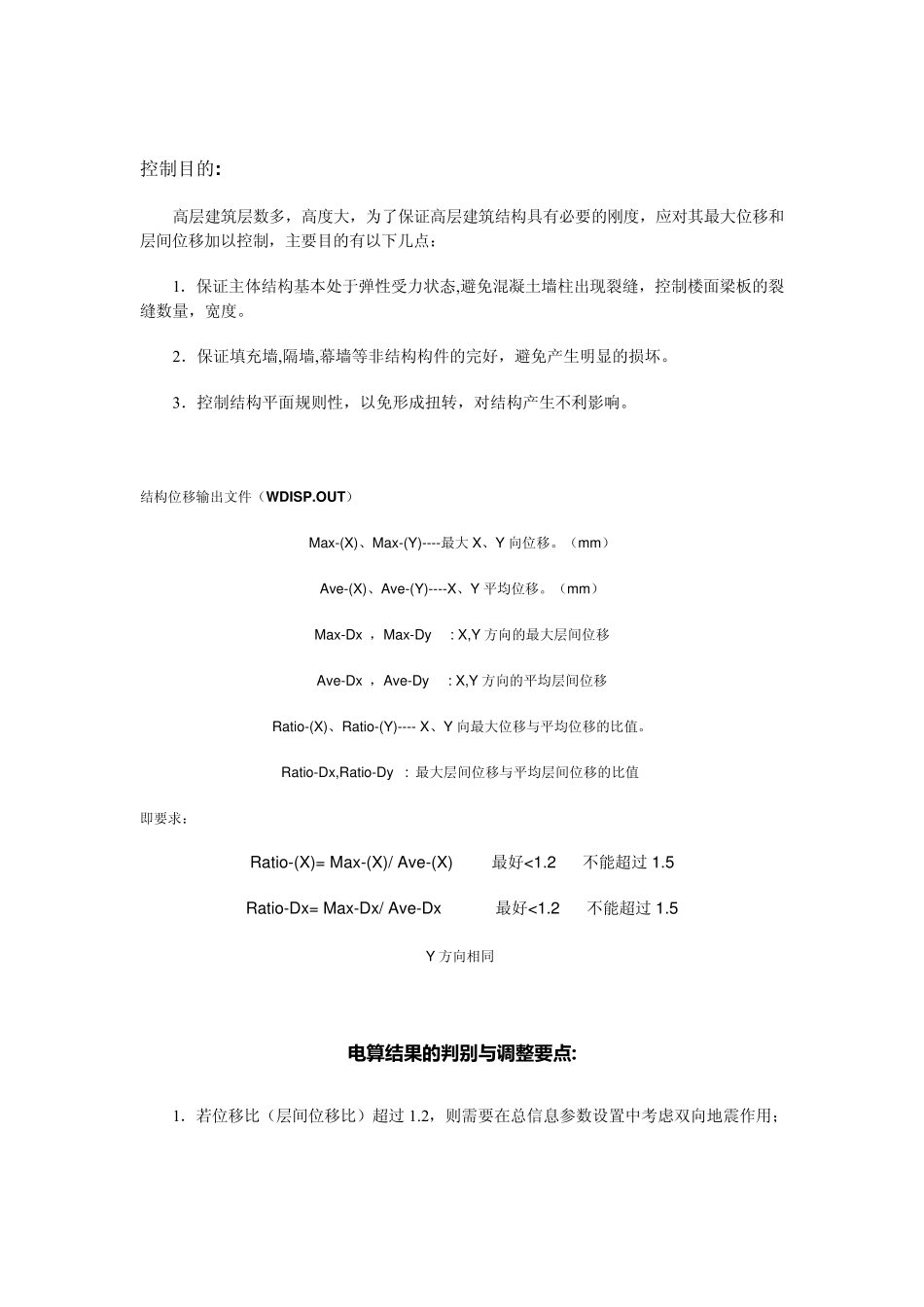

PKPM 软件计算结果分析详细说明 一 、 位移比、 层间位移比控制 规范条文： 《高规》JGJ3-2010 中第3.4.5 条规定，楼层竖向构件的最大水平位移和层间位移角，A、B 级高度高层建筑均不宜大于该楼层平均值的1.2 倍；且A 级高度高层建筑不应大于该楼层平均值的1.5 倍，B 级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4 倍。 《高规》JGJ3-2010 的第3.7.3 条规定，高度不大于150m 的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h 应满足以下要求： 结构休系 Δu/h 限值 框架 1/550 框架-剪力墙，框架-核心筒 1/800 筒中筒，剪力墙 1/1000 框支层 1/1000 《抗规》GB50011-2010 中第3.4.4 条第1 款第一条：“扭转不规则时，应计入扭转影响，且楼层竖向构件最大的弹性水平位移和层间位移分别不宜大于楼层两端弹性水平位移和层间位移平均值的1.5 倍，当最大层间位移远小于规范限值时，可适当放宽。” 名词释义： （1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。 （2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。 其中： 最大水平位移：墙顶、柱顶节点的最大水平位移。 平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除 2。 层间位移角：墙、柱层间位移与层高的比值。 最大层间位移角：墙、柱层间位移角的最大值。 平均层间位移角：墙、柱层间位移角的最大值与最小值之和除 2。 控制目的: 高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点： 1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝，控制楼面梁板的裂缝数量，宽度。 2．保证填充墙,隔墙,幕墙等非结构构件的完好，避免产生明显的损坏。 3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。 结构位移输出文件（W DISP.OUT） Max -(X)、Max -(Y)----最大X、Y 向位移。（mm） Av e-(X)、Av e-(Y)----X、Y 平均位移。（mm） Max -Dx ，Max -Dy : X,Y 方向的最大层间位移 Av e-Dx ，Av e-Dy : X,Y 方向的平均层间位移 Ratio-(X)、Ratio-(Y)---- X、Y 向最大位移与平均位移的比值。 Ratio-Dx ,Ratio-Dy : 最大层间位移与平均层间位移的比值 即要求： Ratio-(X)= Max -(X)/ Av e-(X) 最好<1.2 不能超...
