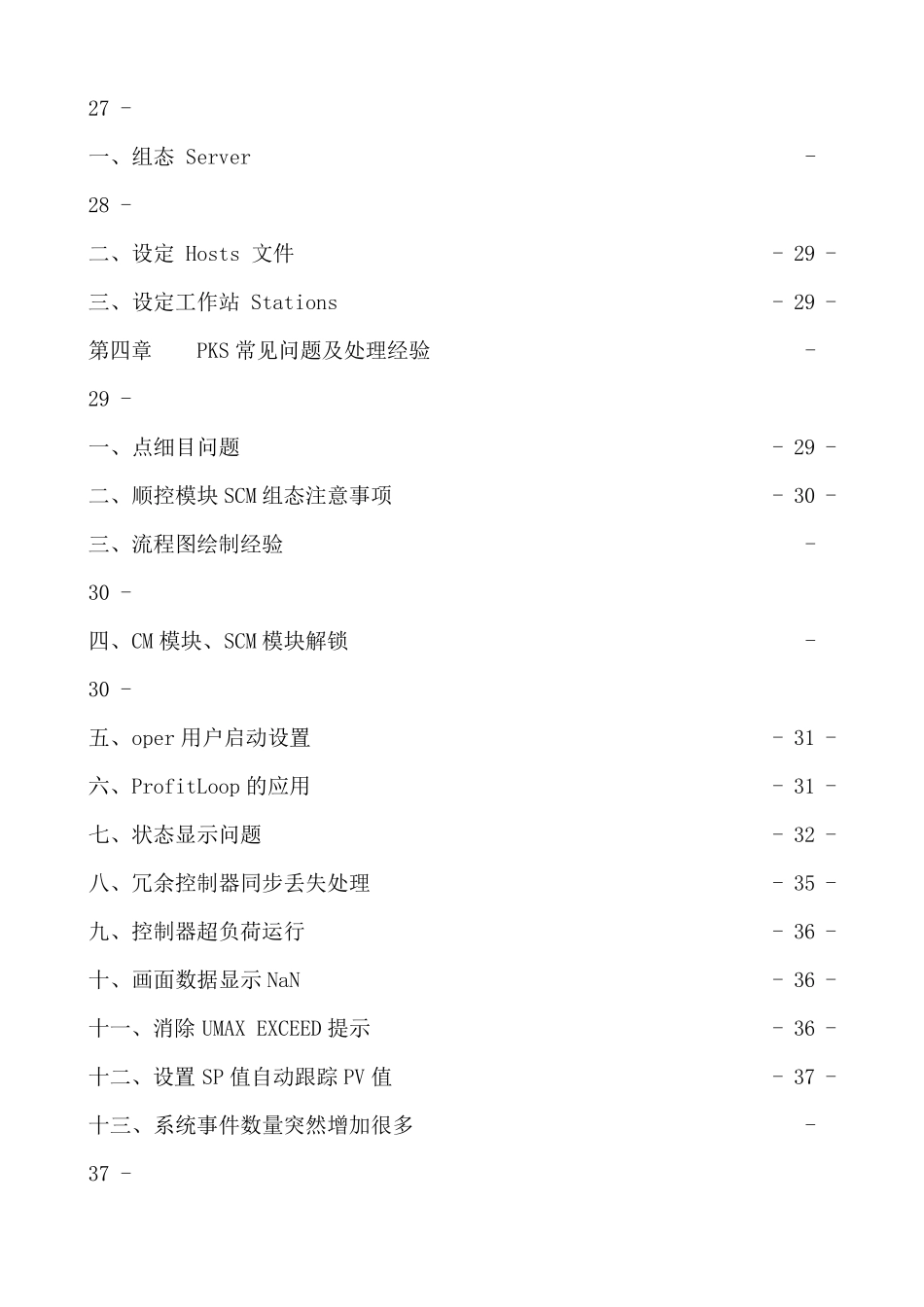

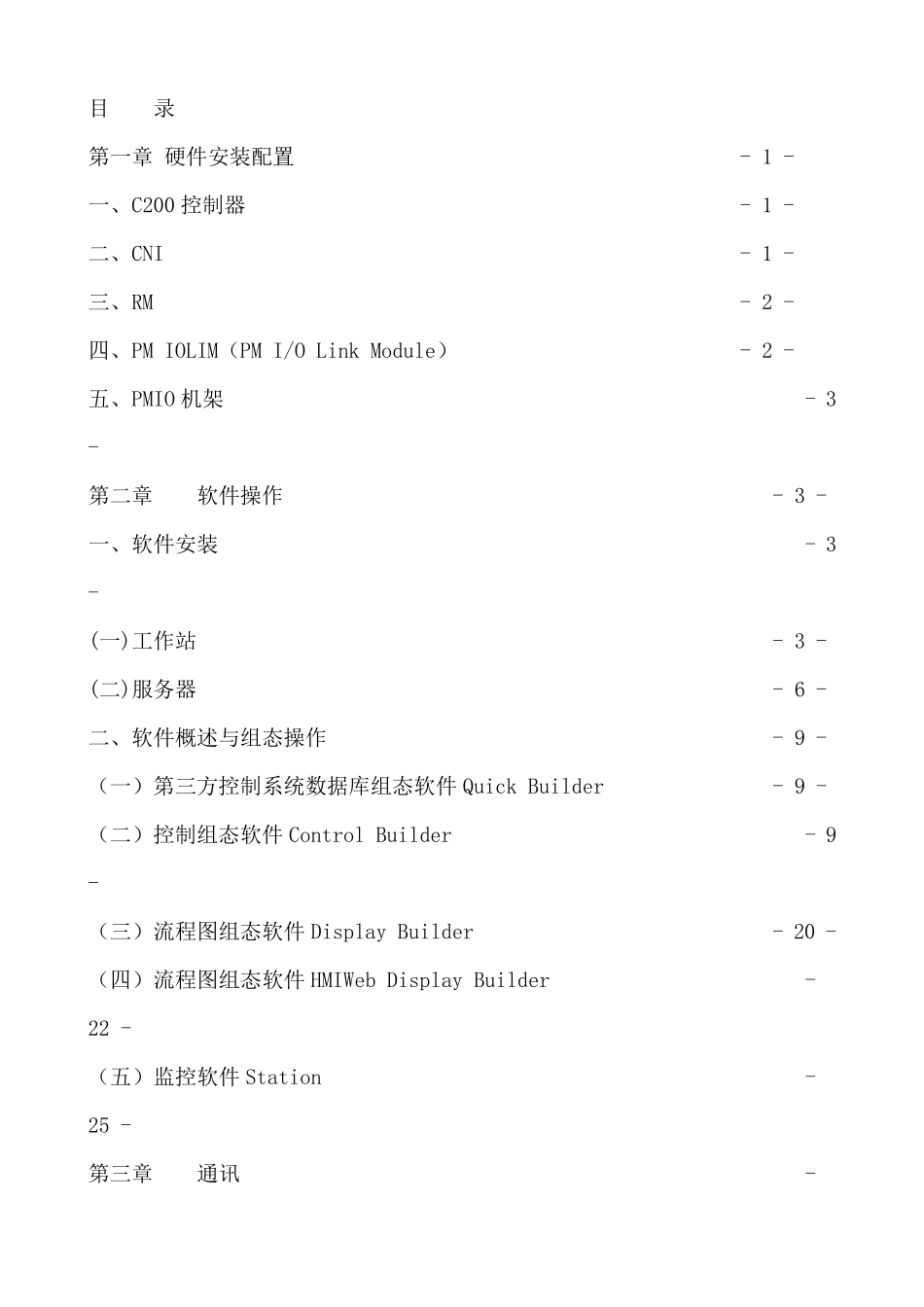

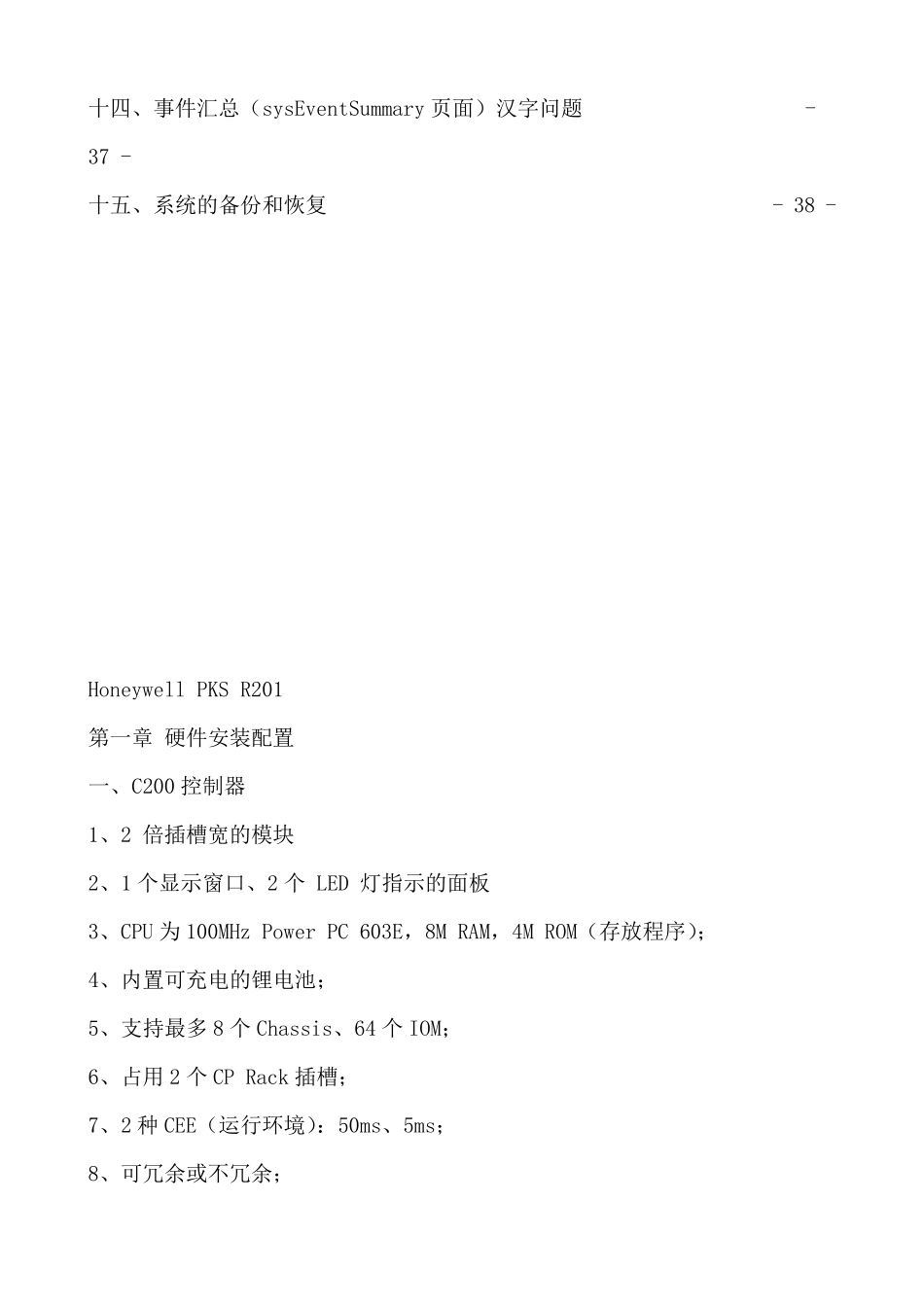

目 录 第一章 硬件安装配置 - 1 - 一、C200 控制器 - 1 - 二、CNI - 1 - 三、RM - 2 - 四、PM IOLIM(PM I/O Link Module) - 2 - 五、PMIO 机架 - 3 - 第二章 软件操作 - 3 - 一、软件安装 - 3 - (一)工作站 - 3 - (二)服务器 - 6 - 二、软件概述与组态操作 - 9 - (一)第三方控制系统数据库组态软件Quick Builder - 9 - (二)控制组态软件Control Builder - 9 - (三)流程图组态软件Display Builder - 20 - (四)流程图组态软件HMIWeb Display Builder - 22 - (五)监控软件Station - 25 - 第三章 通讯 - 27 - 一、组态 Server - 28 - 二、设定 Hosts 文件 - 29 - 三、设定工作站 Stations - 29 - 第四章 PKS 常见问题及处理经验 - 29 - 一、点细目问题 - 29 - 二、顺控模块 SCM 组态注意事项 - 30 - 三、流程图绘制经验 - 30 - 四、CM 模块、SCM 模块解锁 - 30 - 五、oper 用户启动设置 - 31 - 六、ProfitLoop 的应用 - 31 - 七、状态显示问题 - 32 - 八、冗余控制器同步丢失处理 - 35 - 九、控制器超负荷运行 - 36 - 十、画面数据显示 NaN - 36 - 十一、消除 UMAX EXCEED 提示 - 36 - 十二、设置 SP 值自动跟踪 PV 值 - 37 - 十三、系统事件数量突然增加很多 - 37 - 十四、事件汇总(sysEventSummary 页面)汉字问题 - 37 - 十五、系统的备份和恢复 - 38 - Honeywell PKS R201 第一章 硬件安装配置 一、C200 控制器 1、2 倍插槽宽的模块 2、1 个显示窗口、2 个 LED 灯指示的面板 3、CPU 为 100MHz Power PC 603E,8M RAM,4M ROM(存放程序); 4、内置可充电的锂电池; 5、支持最多 8 个 Chassis、64 个 IOM; 6、占用 2 个 CP Rack 插槽; 7、2 种 CEE(运行环境):50ms、5ms; 8、可冗余或不冗余; 9、每个服务器最多可支持 10 个冗余或非冗余控制器; 10、每个控制器支持 500 个 PID 调节; 11、每个控制器支持的功能模块的最大数量为 2400; 12、CM/SCM/IOM 模块总数:1000 二、CNI 1、点对点通讯,对 Downlink CNI 为 I/O 通讯; 2、1 块 CNI 卡支持最多 24 个 IOM; 3、1 个控制器最多可插 4 块 Downlink CNI 卡; 4、每块 CNI 的 MAC ID 在同一网上唯...
