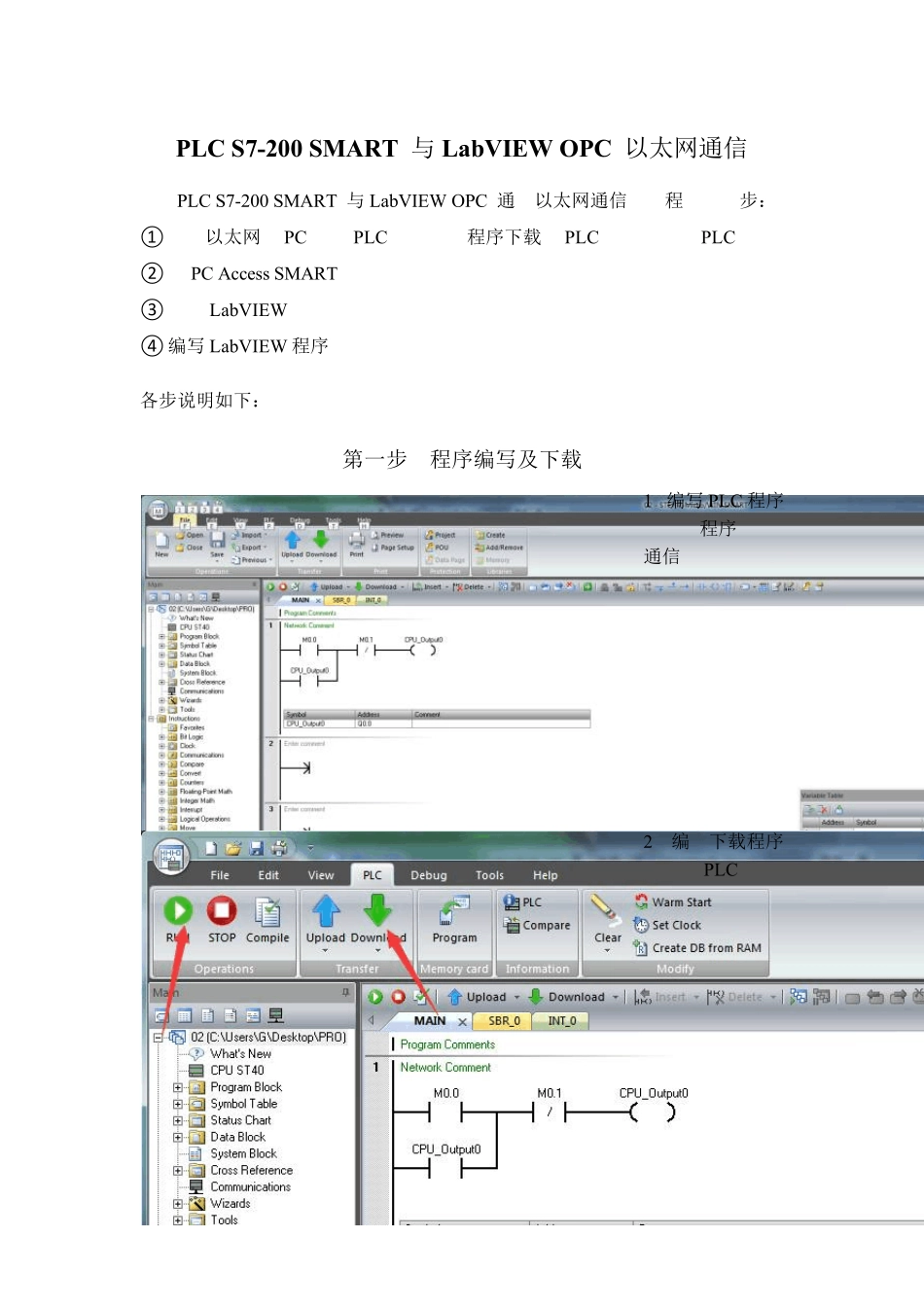

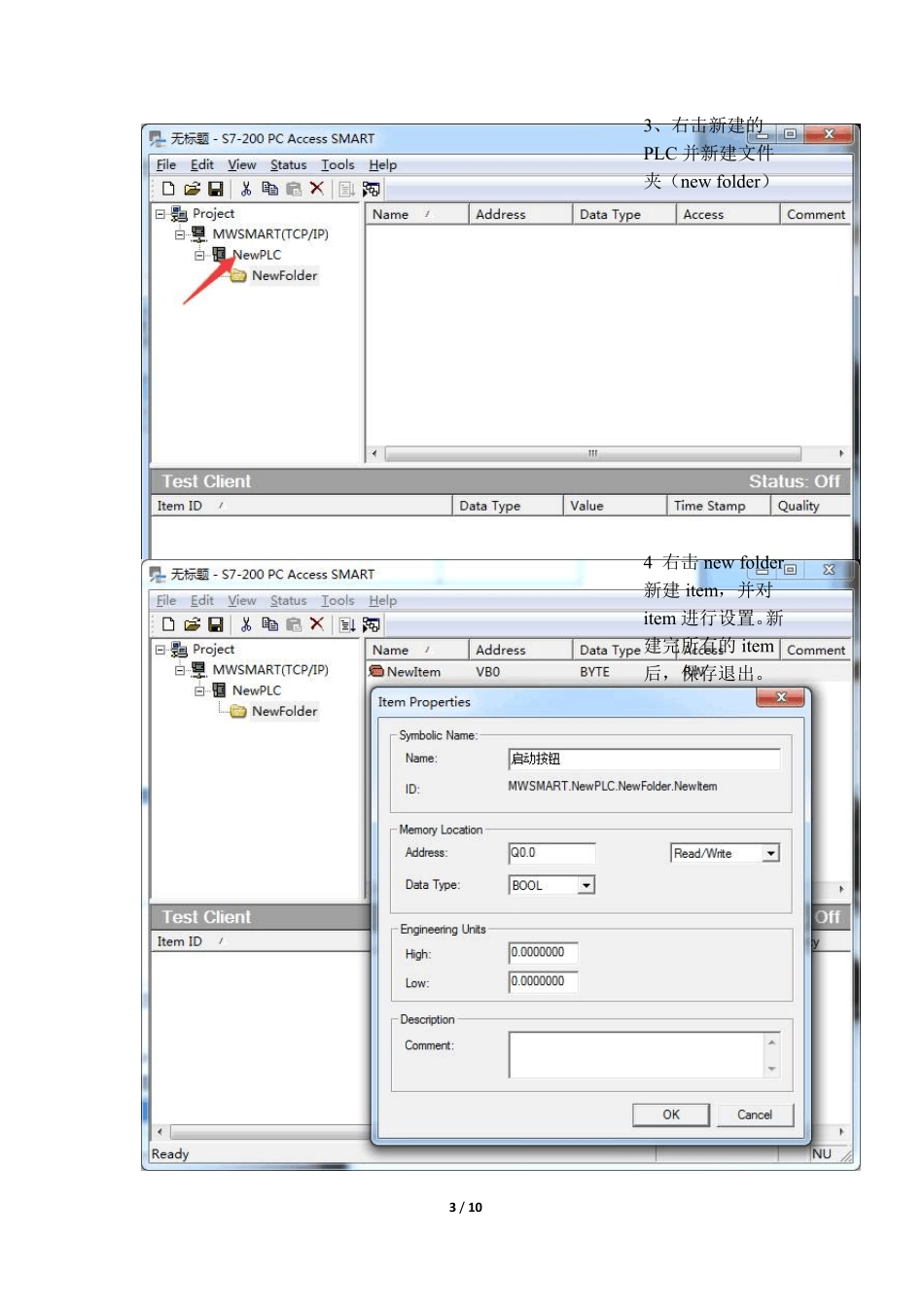

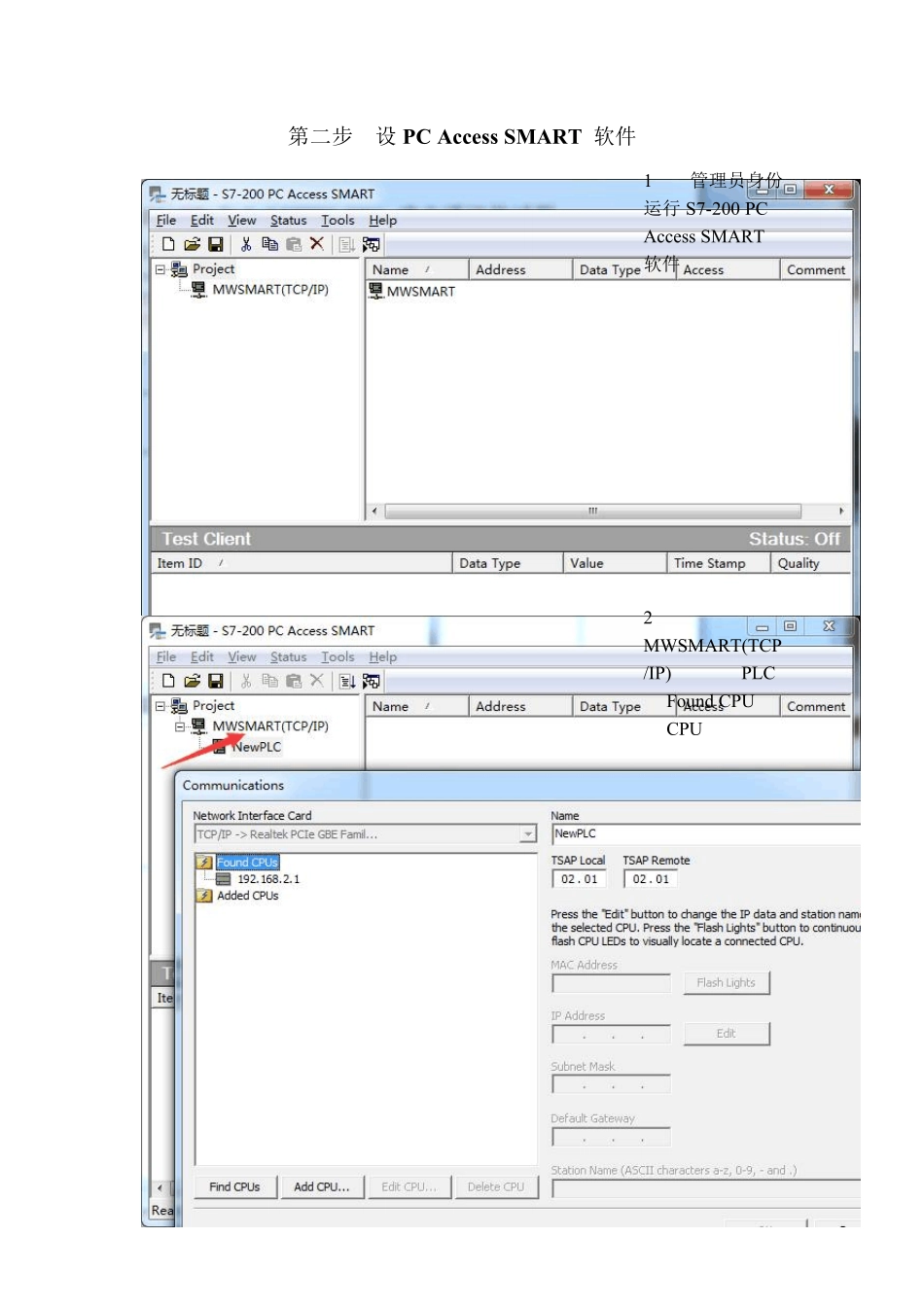

1 / 10 PLC S7-200 SMART 与LabVIEW OPC 以太网通信 PLC S7-200 SMART 与LabVIEW OPC 通过以太网通信的过程分为四步： ① 利用以太网将 PC 机和 PLC 连接，将程序下载到 PLC 中，并启动 PLC； ② 设 PC Access SMART 软件； ③ 创建 LabVIEW 变量； ④ 编写LabVIEW 程序并运行。 各步说明如下： 第一步 程序编写及下载 1、编写PLC 程序（示例程序，验证通信情况） 2、编译下载程序并启动 PLC 2 / 10 第二步 设 PC Access SMART 软件 1、以管理员身份运行 S7-200 PC Access SMART软件 2、右击MWSMART(TCP/IP) ，新建 PLC，并 Found CPU，左击 CPU 地址，并确定 3 / 10 3、右击新建的PLC 并新建文件夹（new folder） 4 右击 new folder新建 item，并对item 进行设置。新建完所有的 item后，保存退出。 4 / 10 5、注意在保存时若出现“configuration cannot be saved while the server is active”的情况，则“计算机右击->管理->服务和应用程序->服务->NI PSP Service Locator”，右击停止该项服务，再尝试保存即可。 第三步 创建 LabVIEW 变量 1、打开 LabVIEW软件，新建项目，再如右图，操作，选择 I/O 服务器 5 / 10 2、在弹出的对话框中双击“OPC Client” 3、选择之前建立好的 OPC 文件 6 / 10 4 右击“项目管理器”中的“OPC1”进行“创建绑定变量” 5、在弹出的对话框中选择之前建立好的OPC 文件，选中并将建好的变量添加至红色区域，并点击“确定” 7 / 10 6、在弹出的“多变量编辑器”选择确定，如有弹出错误提示，之前步骤有错误，需要重新建立！ 7、将建立好的变量按住鼠标将其拖入 VI 程序中，编写程序。 8 / 10 第四步 编写 LabVIEW 程序并运行 1、在 LabVIEW 中编写程序并运行（示例） 9 / 10 2、遇到该错误后,此时①可将电脑重启，使NI 的启动和禁用相恢复默认值；②将上面禁用的服务重新启动。 3、运行程序，点击“启动按钮”，发现 PLC Q0.0 位的指示灯亮，通信成功。 注意：箭头标识处，如果为绿色，则表示通信成功，如果为无色，则通信不成功。 10 / 10
