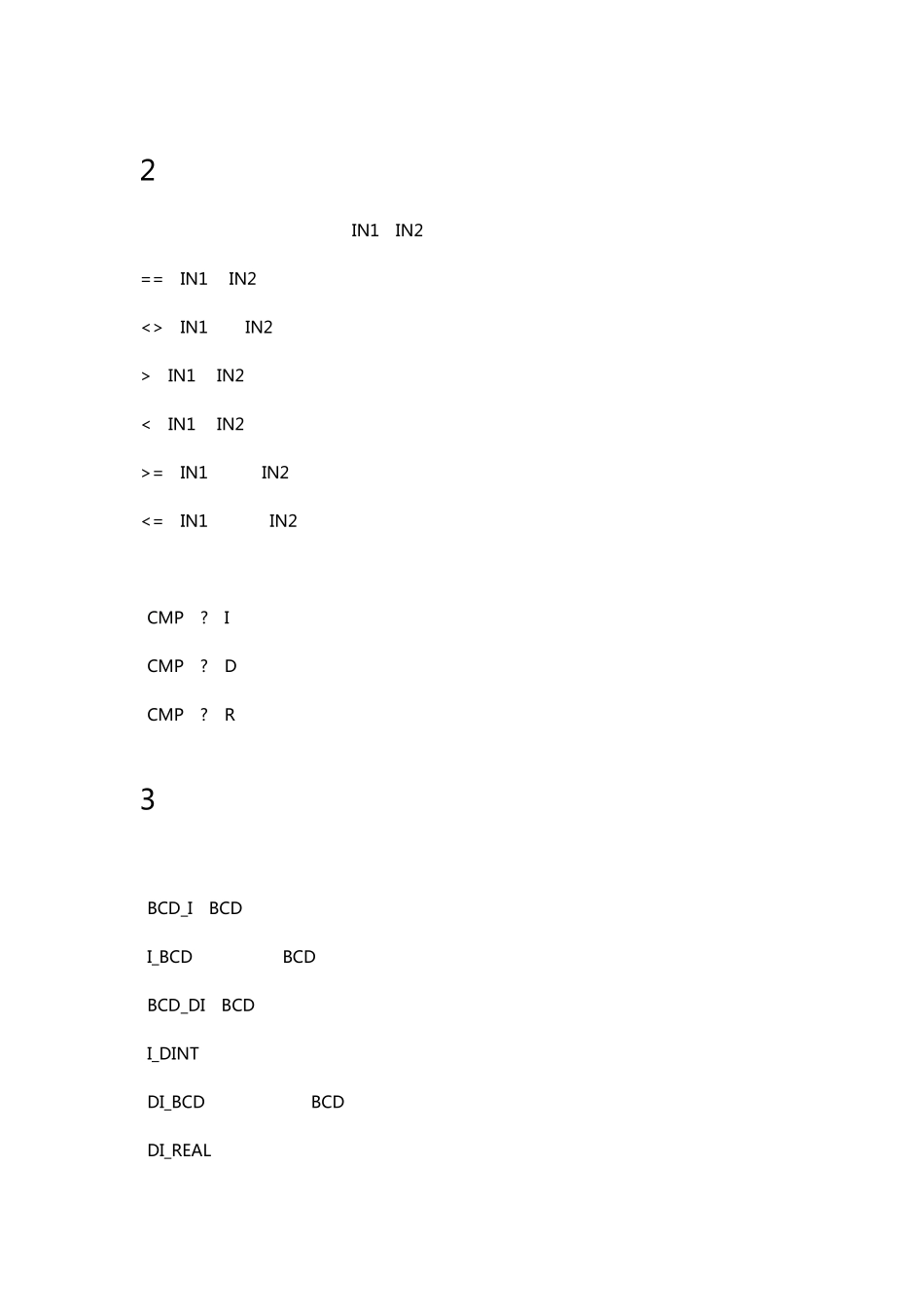

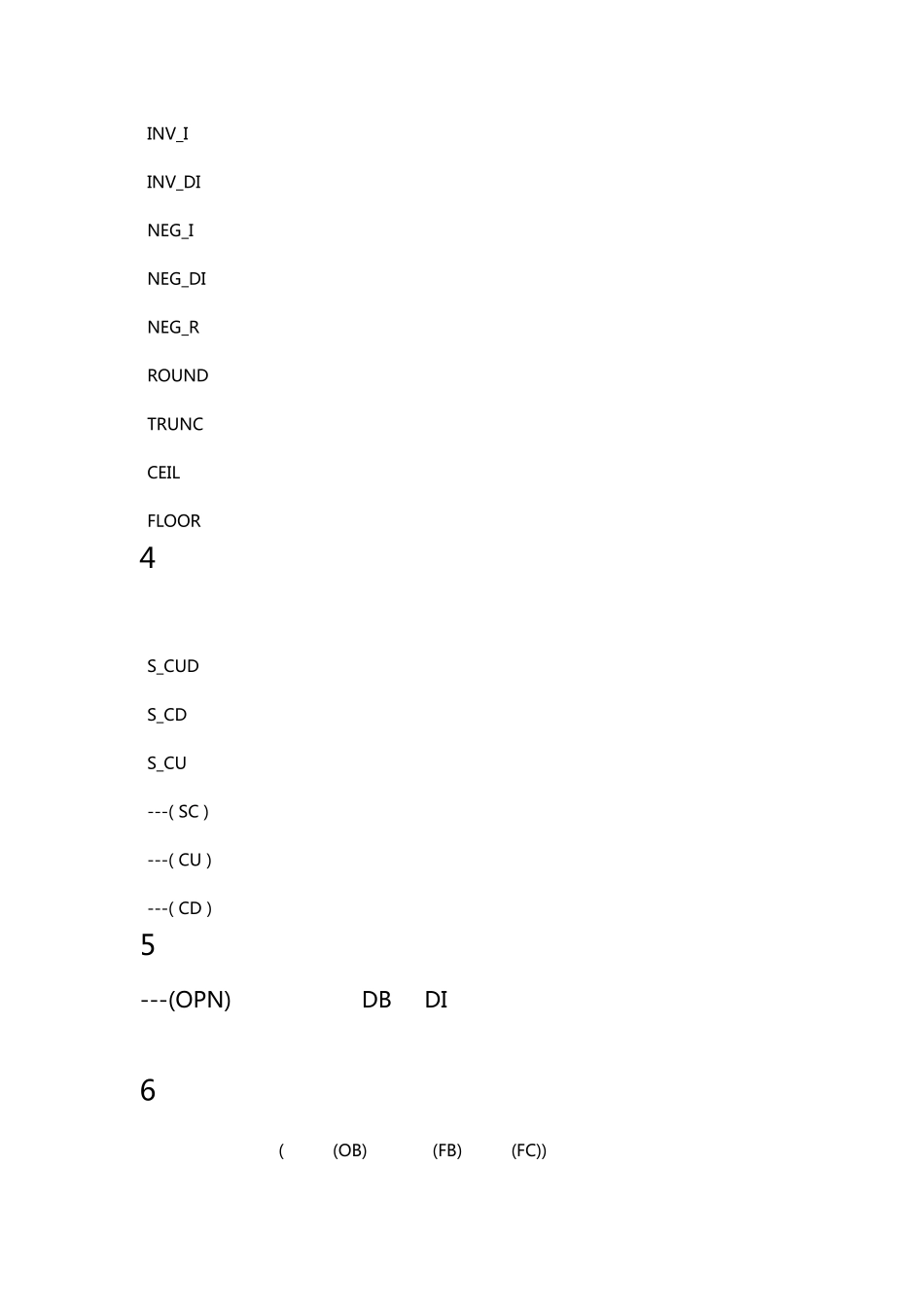

PLC S7-300 梯形图命令汇总 1.1 位逻辑指令概述 有可以执行下列功能的位逻辑指令： •---| |--- 常开触点(地址) •---| / |--- 常闭触点(地址) •---(SAVE) 将RLO状态保存到BR •XOR 位异或运算 •---( ) 输出线圈 •---( # )--- 中间输出 •---|NOT|--- 取反使能位 RLO为1时将触发下列指令： •---( S ) 置位线圈 •---( R ) 复位线圈 •SR 复位优先型SR双稳态触发器 •RS 置位优先型RS双稳态触发器 其它指令将对上升沿或下降沿过渡做出反应，执行下列功能： •---(N)--- RLO负跳沿检测 •---(P)--- RLO正跳沿检测 •NEG 地址下降沿检测 •POS 地址上升沿检测 •立即读取 •立即写入 2 比较指令 根据用户选择的比较类型比较IN1和IN2： == IN1等于IN2 <> IN1不等于IN2 > IN1大于IN2 < IN1小于IN2 >= IN1大于等于IN2 <= IN1小于等于 IN2 可使用下列比较指令： •CMP ? I 整数比较 •CMP ? D 长整数比较 •CMP ? R 实数比较 3 转换指令 用户可使用下列转换指令： •BCD_I BCD码转换为整型 •I_BCD 整型转换为BCD码 •BCD_DI BCD码转换为长整型 •I_DINT 整型转换为长整型 •DI_BCD 长整型转换为BCD码 •DI_REAL 长整型转换为浮点型 •INV_I 对整数求反码 •INV_DI 对长整数求反码 •NEG_I 对整数求补码 •NEG_DI 对长整数求补码 •NEG_R 浮点数取反 •ROUND 取整为长整型 •TRUNC 截取长整数部分 •CEIL 向上取整 •FLOOR 向上取整 4 计数器指令 可使用下列计数器指令在此范围内改变计数值： •S_CUD 双向计数器 •S_CD 降值计数器 •S_CU 升值计数器 •---( SC ) 设置计数器线圈 •---( CU ) 升值计数器线圈 •---( CD ) 降值计数器线圈 5 数据块指令 ---(OPN)打开数据块：DB 或 DI 6 逻辑控制指令 可以在所有逻辑块 (组织块(OB)、功能块(FB)和功能(FC))中使用逻辑控制指令。 有可以执行下列功能的逻辑控制指令： •---(JMP)--- 无条件跳转 •---(JMP)--- 条件跳转 •---(JMPN)--- 若“否”则跳转 7 整型数学运算指令 使用整数运算，您可以对两个整数(16和32位)执行以下运算： •ADD_I 整数加 •SUB_I 整数减 •MUL_I 整数乘 •DIV_I 整数除 •ADD_DI 长整数加 •SUB_DI 长整数减 •MUL_DI 长整数乘 •DIV_DI 长整数除 •MOD_DI 返回长整数余数 8 浮点型数学运算指...
