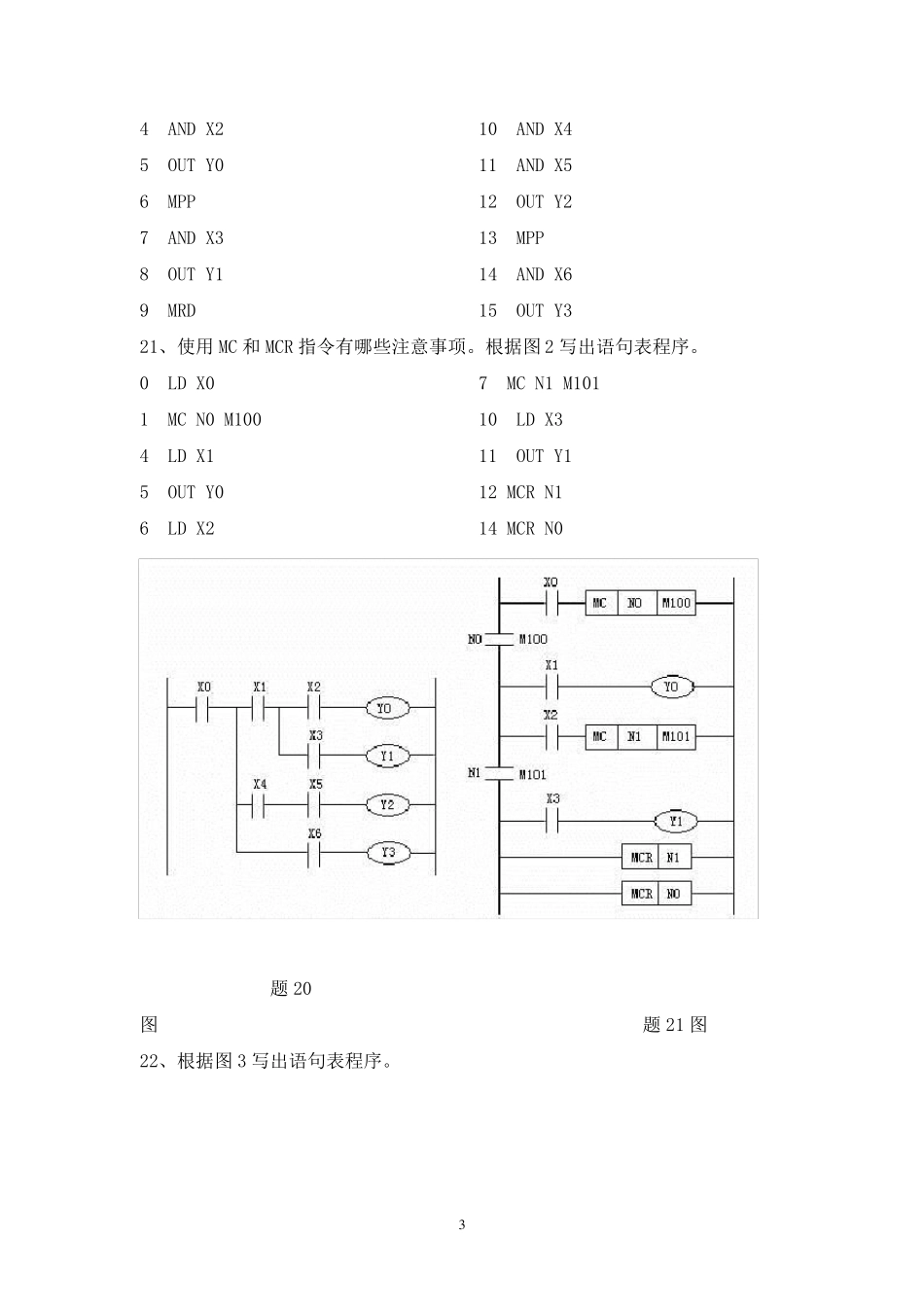

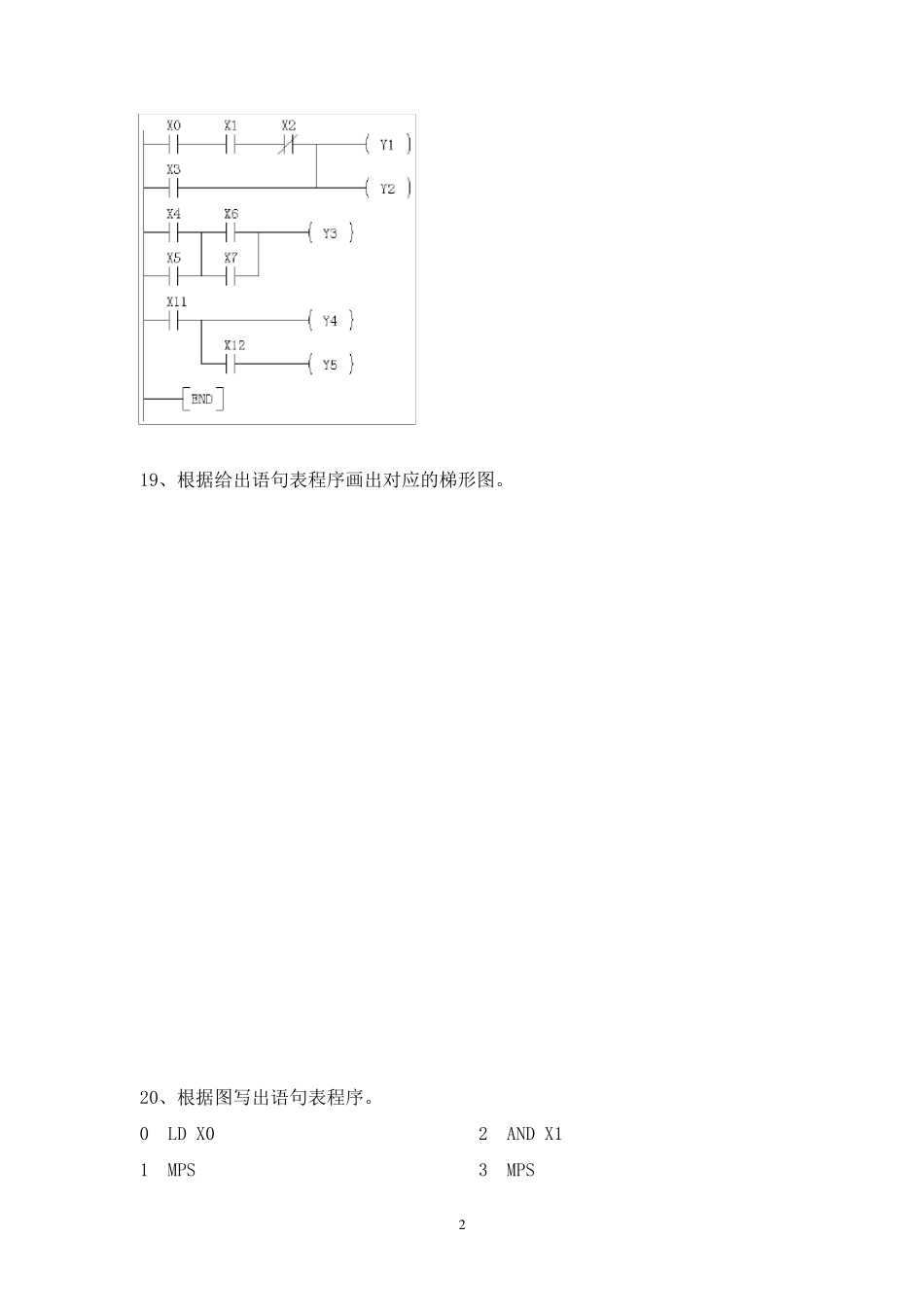

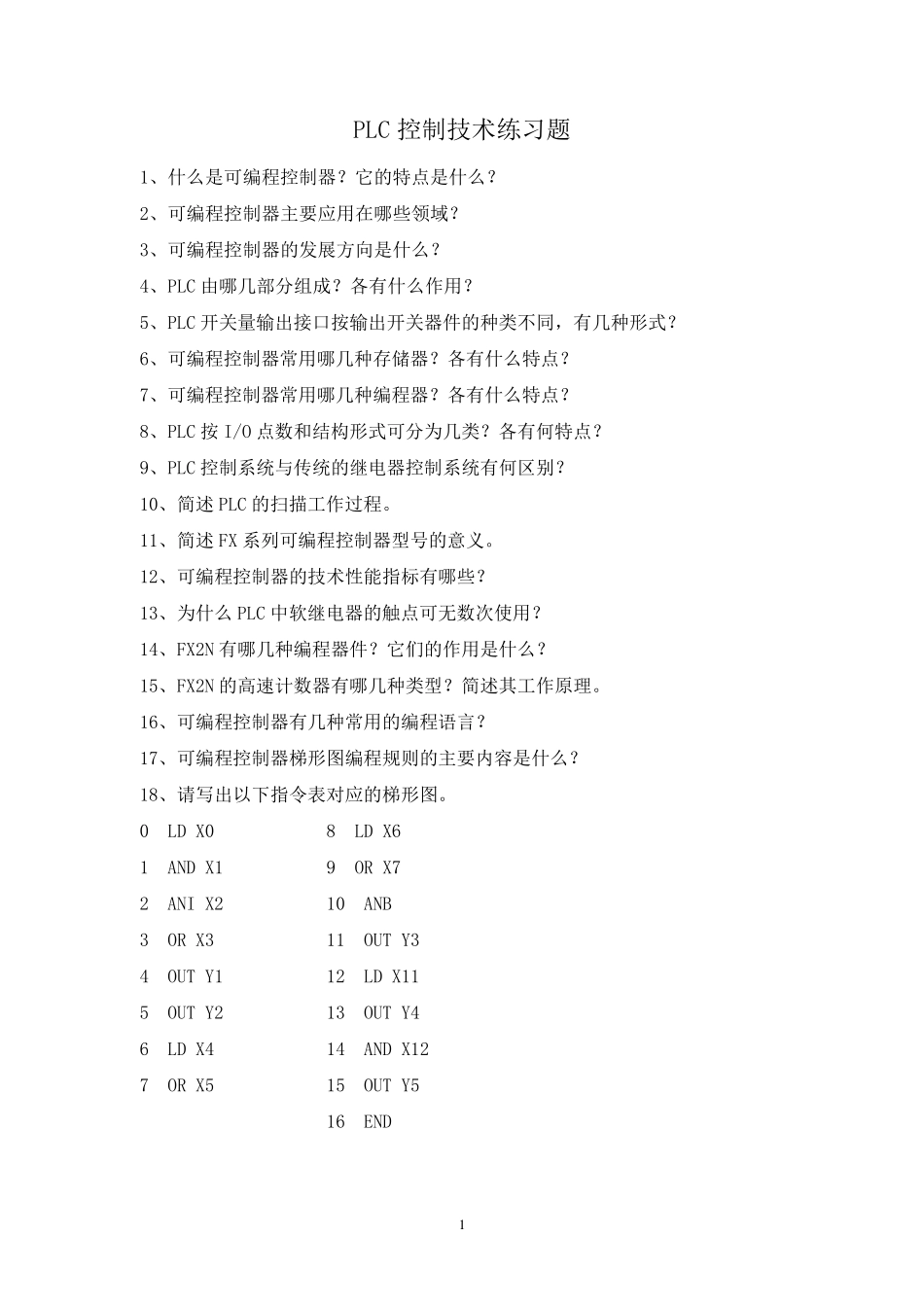

1 PLC 控制技术练习题 1、什么是可编程控制器？它的特点是什么？ 2、可编程控制器主要应用在哪些领域？ 3、可编程控制器的发展方向是什么？ 4、PLC 由哪几部分组成？各有什么作用？ 5、PLC 开关量输出接口按输出开关器件的种类不同，有几种形式？ 6、可编程控制器常用哪几种存储器？各有什么特点？ 7、可编程控制器常用哪几种编程器？各有什么特点？ 8、PLC 按 I/O 点数和结构形式可分为几类？各有何特点？ 9、PLC 控制系统与传统的继电器控制系统有何区别？ 10、简述 PLC 的扫描工作过程。 11、简述 FX 系列可编程控制器型号的意义。 12、可编程控制器的技术性能指标有哪些？ 13、为什么 PLC 中软继电器的触点可无数次使用？ 14、FX2N 有哪几种编程器件？它们的作用是什么？ 15、FX2N 的高速计数器有哪几种类型？简述其工作原理。 16、可编程控制器有几种常用的编程语言？ 17、可编程控制器梯形图编程规则的主要内容是什么？ 18、请写出以下指令表对应的梯形图。 0 LD X0 8 LD X6 1 AND X1 9 OR X7 2 ANI X2 10 ANB 3 OR X3 11 OUT Y3 4 OUT Y1 12 LD X11 5 OUT Y2 13 OUT Y4 6 LD X4 14 AND X12 7 OR X5 15 OUT Y5 16 END 2 19、根据给出语句表程序画出对应的梯形图。 20、根据图写出语句表程序。 0 LD X0 1 MPS 2 AND X1 3 MPS 3 4 AND X2 5 OUT Y0 6 MPP 7 AND X3 8 OUT Y1 9 MRD 10 AND X4 11 AND X5 12 OUT Y2 13 MPP 14 AND X6 15 OUT Y3 21、使用 MC 和 MCR 指令有哪些注意事项。根据图 2 写出语句表程序。 0 LD X0 1 MC N0 M100 4 LD X1 5 OUT Y0 6 LD X2 7 MC N1 M101 10 LD X3 11 OUT Y1 12 MCR N1 14 MCR N0 题 20图 题 21 图 22、根据图 3 写出语句表程序。 4 0 LD X0 1 AND X1 2 OR X3 3 LD X2 4 OR X4 5 ANB 6 OUT Y0 7 LD X5 8 AND X6 9 LD X10 10 AND X11 11 ORB 12 OR X12 13 AND X7 14 OUT T1 K10 17 LD X10 18 PLS M100 20 LD X0 21 RST C234 5 23、根据梯形图补充时序图。 24、用经验设计法设计满足图示波形的梯形图。 （a） 6 （b） 25、按下按钮 X0 后 Y0 变为 ON 并自保持，T0 定时 7s 后，用 C0 对 X1 输入的脉冲计数，计满4 个脉冲后，Y0 变为 ...
