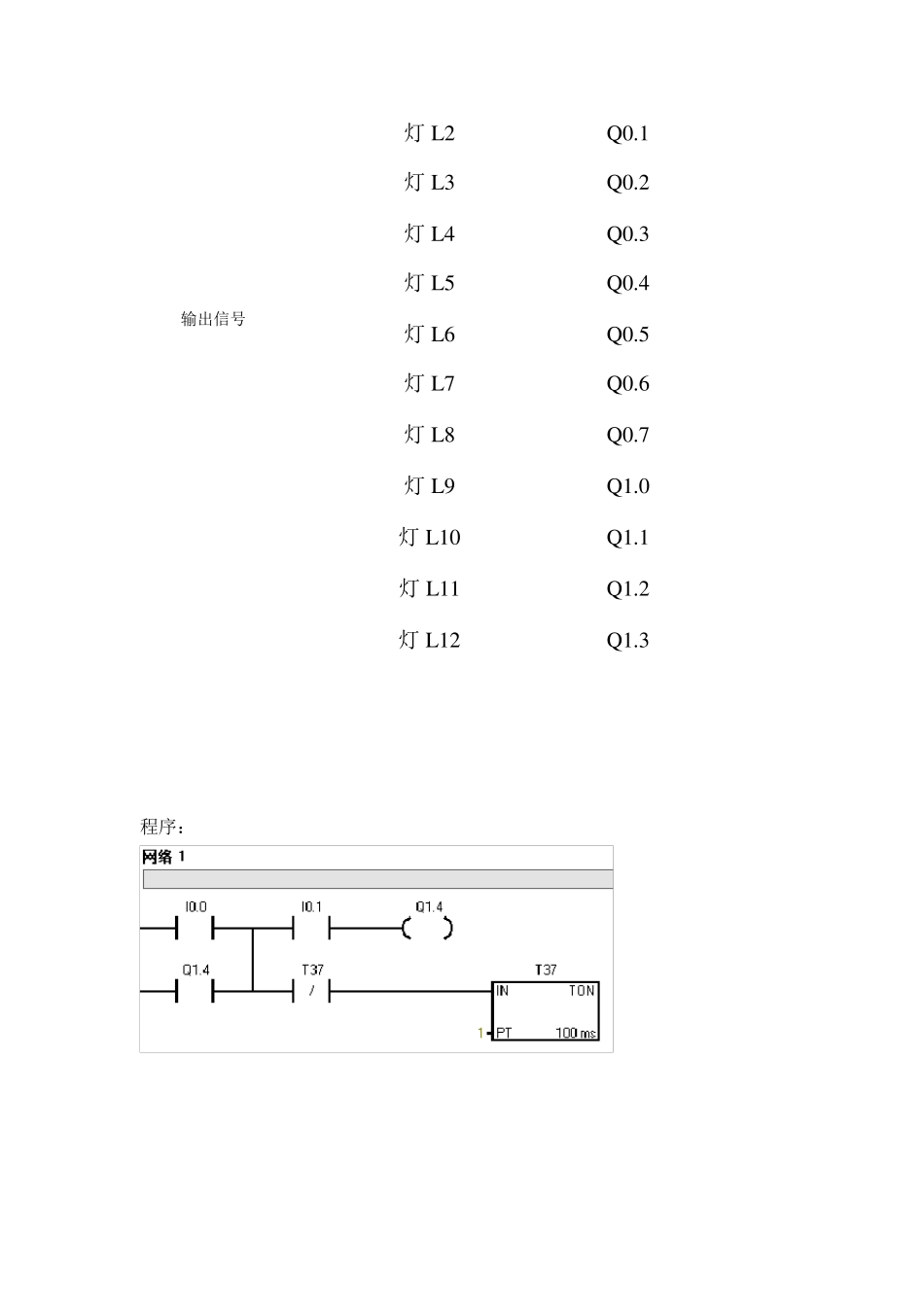

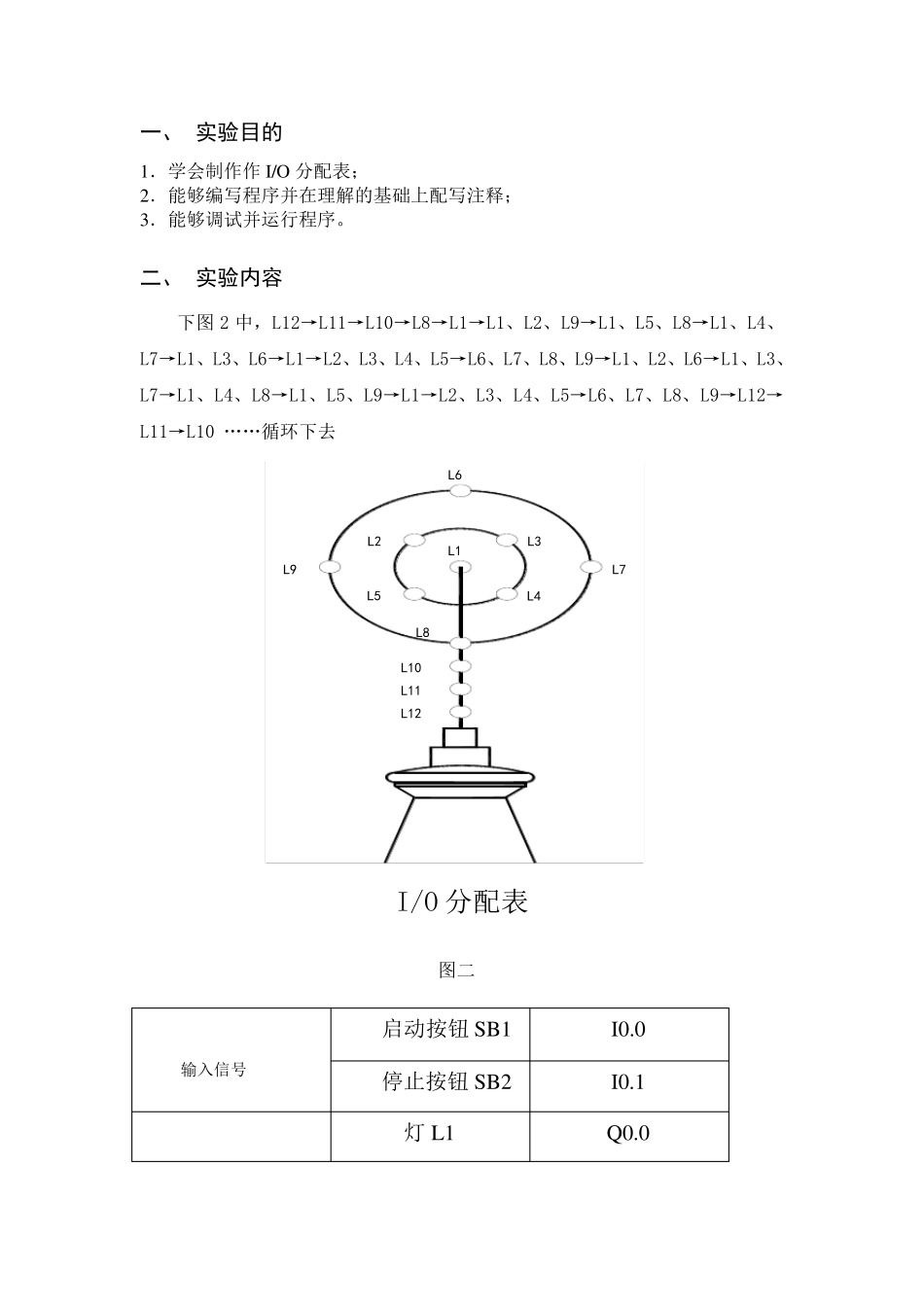

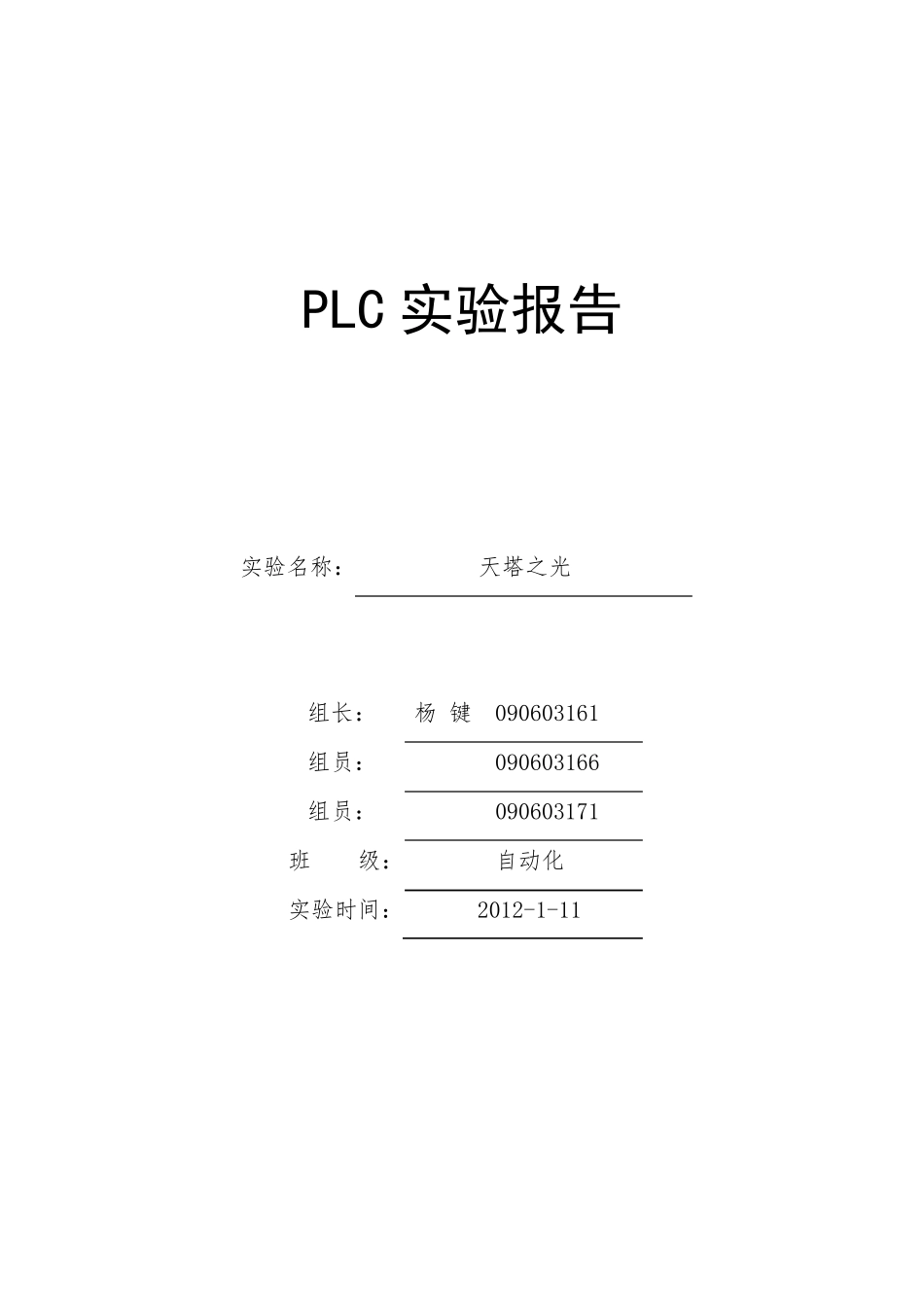

PLC 实验报告 实 验 名 称 ： 天 塔 之 光 组 长 ： 杨 键 090603161 组 员 ： * * 090603166 组 员 ： *** 090603171 班 级 ： 自 动 化 实 验 时 间 ： 2012-1-11 L9L3L2L1L8L12L11L10L5L4L7L6一、 实验目的 1．学会制作作I/O 分配表； 2．能够编写程序并在理解的基础上配写注释； 3．能够调试并运行程序。 二、 实验内容 下图2 中，L12→L11→L10→L8→L1→L1、L2、L9→L1、L5、L8→L1、L4、L7→L1、L3、L6→L1→L2、L3、L4、L5→L6、L7、L8、L9→L1、L2、L6→L1、L3、L7→L1、L4、L8→L1、L5、L9→L1→L2、L3、L4、L5→L6、L7、L8、L9→L12→L11→L10 ……循环下去 I/O 分配表 图二 输入信号 启动按钮 SB1 I0.0 停止按钮 SB2 I0.1 灯 L1 Q0.0 输出信号 灯 L2 Q0.1 灯 L3 Q0.2 灯 L4 Q0.3 灯 L5 Q0.4 灯 L6 Q0.5 灯 L7 Q0.6 灯 L8 Q0.7 灯 L9 Q1.0 灯 L10 Q1.1 灯 L11 Q1.2 灯 L12 Q1.3 程序： 三、 小结与体会 通过这次实验，我了解了PLC 实践模拟模块的运用。实验中，在与同学的分工协作及讨论中，使我对课本所学的PLC 知识有了进一步的加深。熟悉并掌握了V4.0 STEP 7 软件基本的仿真运用。
