PLC对温控器的控制VIP免费

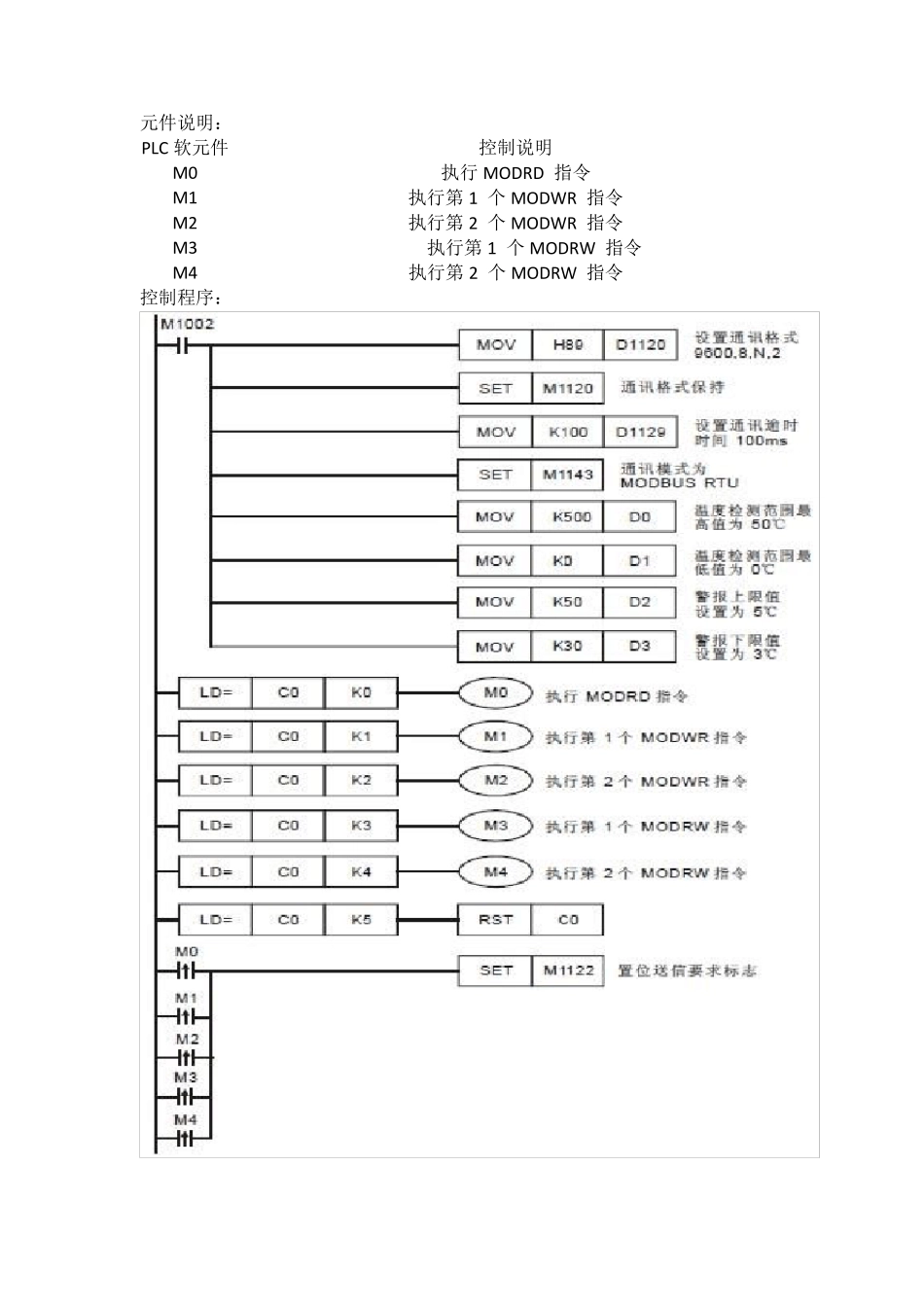

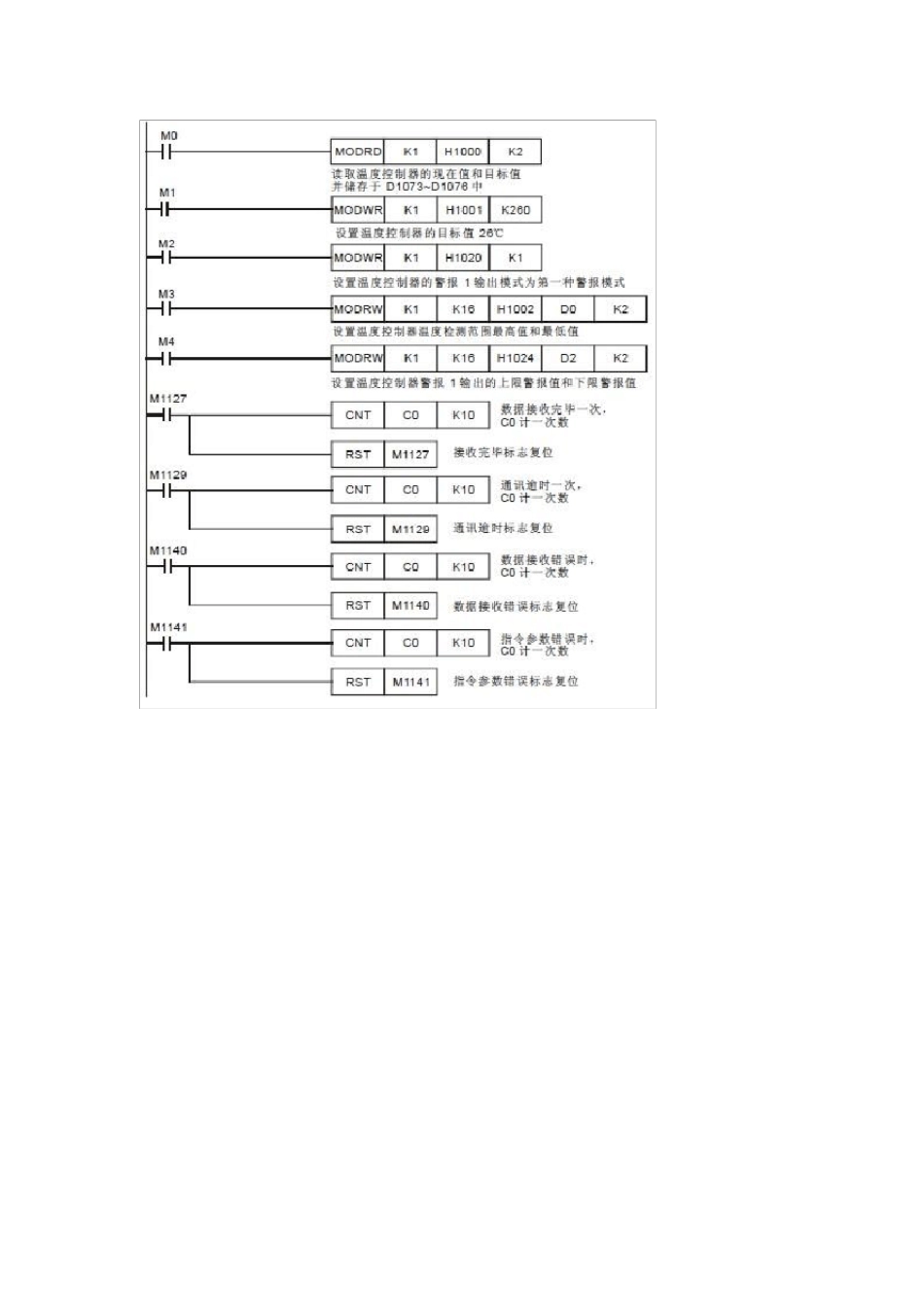

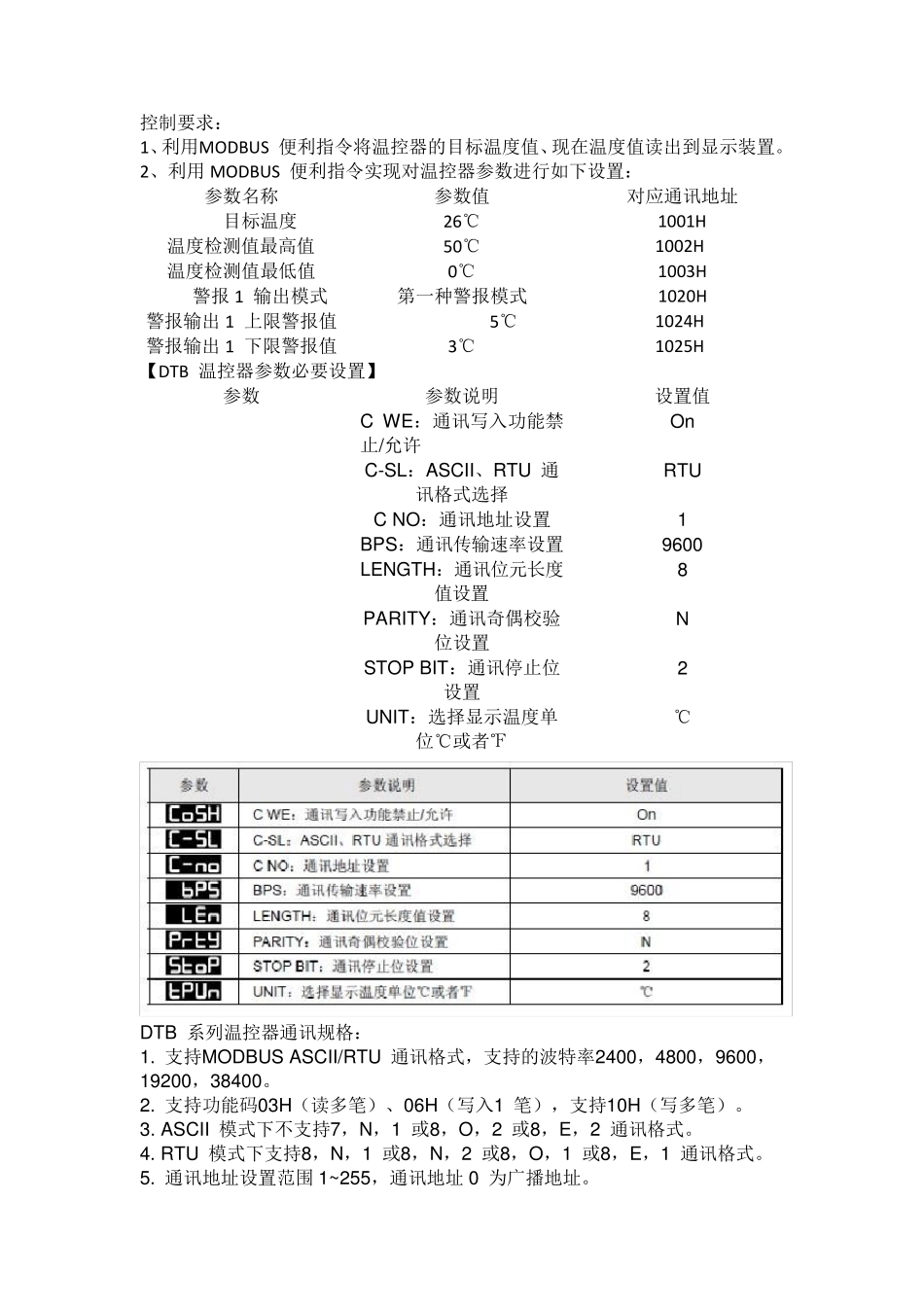

控制要求： 1、利用MODBU S 便利指令将温控器的目标温度值、现在温度值读出到显示装置。 2、利用MODBU S 便利指令实现对温控器参数进行如下设置： 参数名称 参数值 对应通讯地址 目标温度 26℃ 1001H 温度检测值最高值 50℃ 1002H 温度检测值最低值 0℃ 1003H 警报 1 输出模式 第一种警报模式 1020H 警报输出1 上限警报值 5℃ 1024H 警报输出1 下限警报值 3℃ 1025H 【DTB 温控器参数必要设置】 参数 参数说明 设置值 C WE：通讯写入功能禁止/允许 On C-SL：ASCII、RTU 通讯格式选择 RTU C NO：通讯地址设置 1 BPS：通讯传输速率设置 9600 LENGTH：通讯位元长度值设置 8 PARITY：通讯奇偶校验位设置 N STOP BIT：通讯停止位设置 2 UNIT：选择显示温度单位℃或者℉ ℃ DTB 系列温控器通讯规格： 1. 支持MODBUS ASCII/RTU 通讯格式，支持的波特率2400，4800，9600，19200，38400。 2. 支持功能码03H（读多笔）、06H（写入1 笔），支持10H（写多笔）。 3. ASCII 模式下不支持7，N，1 或8，O，2 或8，E，2 通讯格式。 4. RTU 模式下支持8，N，1 或8，N，2 或8，O，1 或8，E，1 通讯格式。 5. 通讯地址设置范围 1~255，通讯地址0 为广播地址。 元件说明： PLC 软元件 控制说明 M0 执行MODRD 指令 M1 执行第1 个 MODW R 指令 M2 执行第2 个 MODW R 指令 M3 执行第1 个 MODRW 指令 M4 执行第2 个 MODRW 指令 控制程序： 【程序说明】 1 、对PLC RS-485 通讯端口进行初始化，使其通讯格式为MODBUS RTU，9600，8，N，2。 温控器RS-485 通讯端口通讯格式需与PLC 通讯格式一致。 2 、 MODBUS 通讯只会出现4 种情况，正常通讯完成对应通讯标志M1127、通讯错误对应通讯标 志：M1129、M1140、M1141，所以，在程序中通过对这4 个通讯标志信号的On /Off 状态进 行计数，再利用C0 的数值来控制5 个MODBUS 指令的依次执行，保证通讯的可靠性。 3 、DTB 系列温控器支持功能码10H，程序中使用了MODRW 指令（对应功能码10H），该指令 一次可以写入多笔地址连续的数据。 4 、PLC 一开始 RUN，比较 C0=0，就一直反复地对温控器进行通讯的读写。
