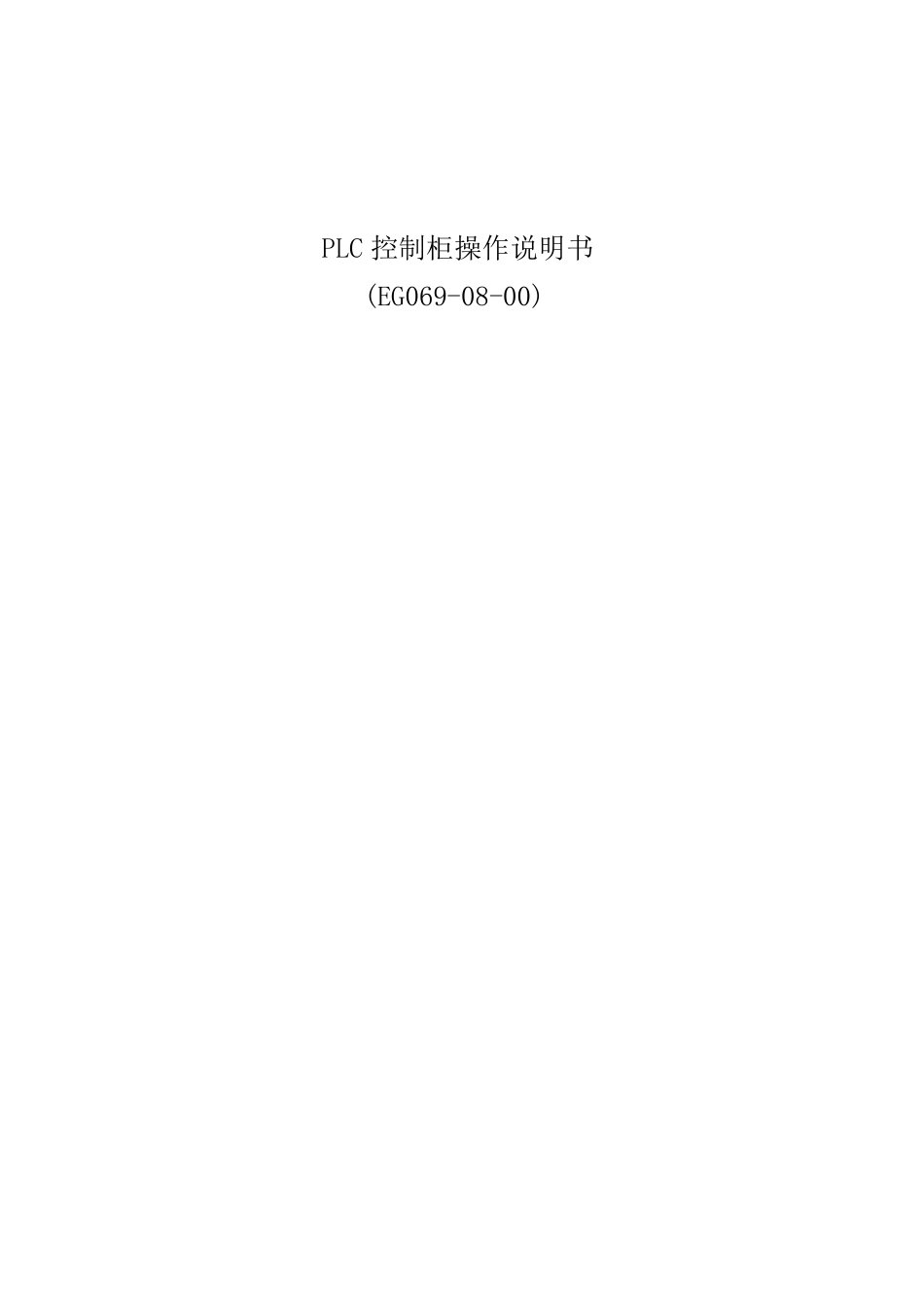

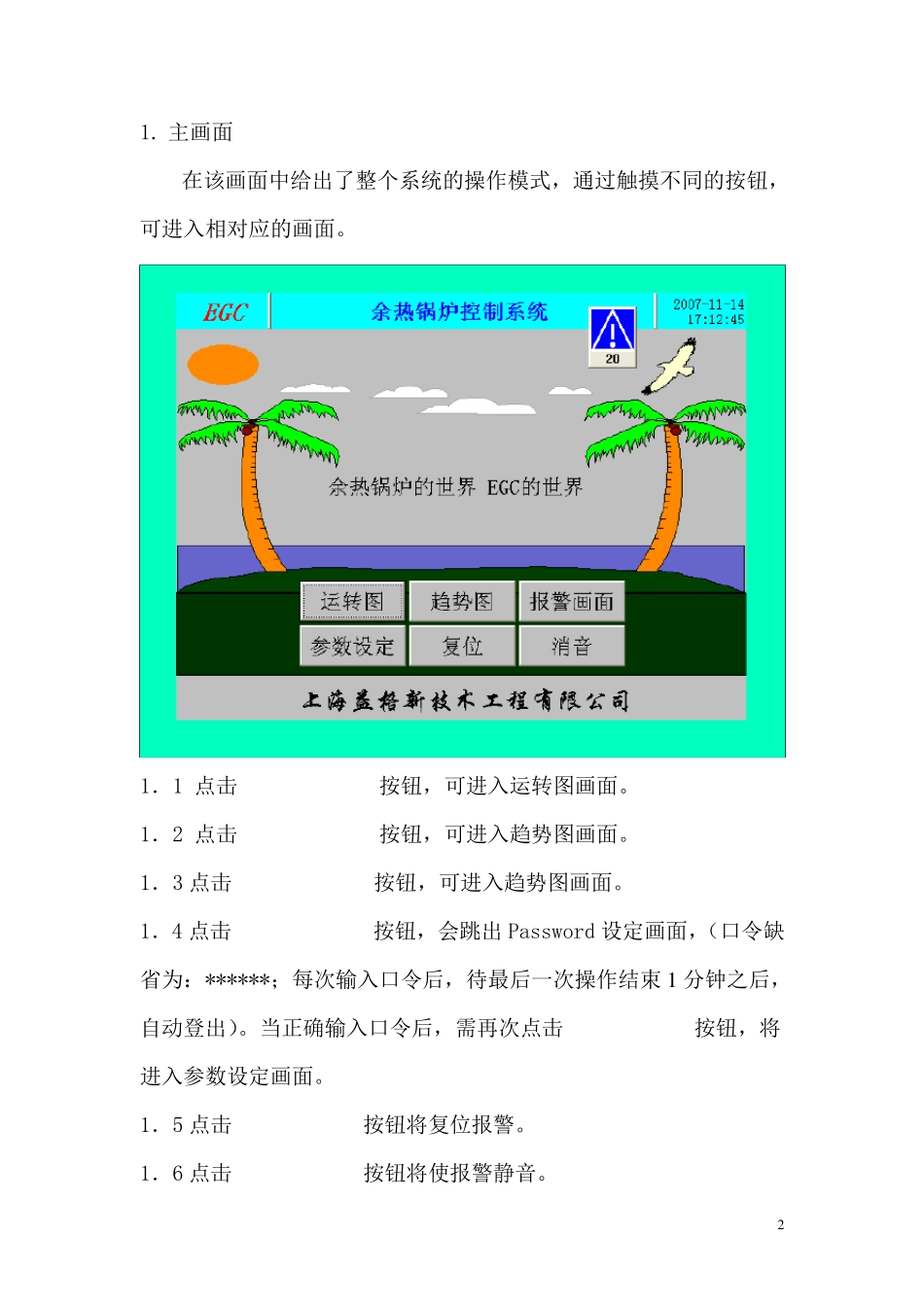

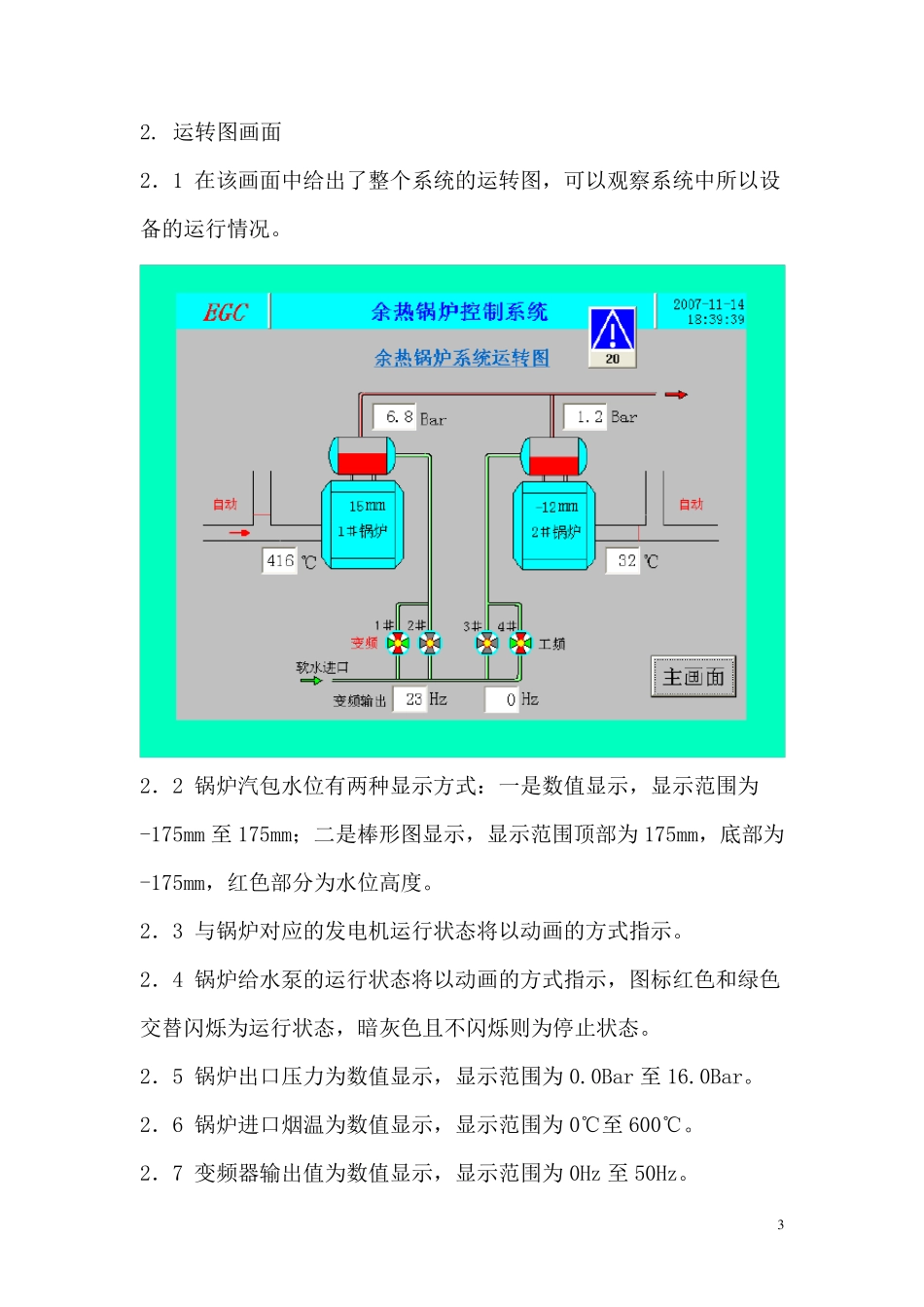

PLC 控制柜操作说明书 (EG069-08-00) 2 1. 主画面 在该画面中给出了整个系统的操作模式，通过触摸不同的按钮，可进入相对应的画面。 1．1 点击 按钮，可进入运转图画面。 1．2 点击 按钮，可进入趋势图画面。 1．3 点击 按钮，可进入趋势图画面。 1．4 点击 按钮，会跳出Password 设定画面，（口令缺省为：******；每次输入口令后，待最后一次操作结束 1 分钟之后，自动登出）。当正确输入口令后，需再次点击 按钮，将进入参数设定画面。 1．5 点击 按钮将复位报警。 1．6 点击 按钮将使报警静音。 3 2. 运转图画面 2．1 在该画面中给出了整个系统的运转图，可以观察系统中所以设备的运行情况。 2．2 锅炉汽包水位有两种显示方式：一是数值显示，显示范围为-175mm 至175mm；二是棒形图显示，显示范围顶部为175mm，底部为-175mm，红色部分为水位高度。 2．3 与锅炉对应的发电机运行状态将以动画的方式指示。 2．4 锅炉给水泵的运行状态将以动画的方式指示，图标红色和绿色交替闪烁为运行状态，暗灰色且不闪烁则为停止状态。 2．5 锅炉出口压力为数值显示，显示范围为0.0Bar 至16.0Bar。 2．6 锅炉进口烟温为数值显示，显示范围为0℃至600℃。 2．7 变频器输出值为数值显示，显示范围为0Hz 至50Hz。 4 2．8 三通风门控制方式，自动时显示红色的自动，手动时为黑色的手动。 2．9 给水泵的控制方式，变频时显示红色的变频，工频时为黑色的工频。 2．10 点击 按钮，将返回主画面。 2．11 点击锅炉区域将翻页至相对应的锅炉控制回路画面。 3. 各锅炉控制回路画面 3．1 锅炉汽包水位有两种显示方式：一是数值显示，显示范围为-175mm 至 175mm；二是棒形图显示，显示范围顶部为175mm，底部为-175mm，红色部分为水位高度。 3．2 与锅炉对应的发电机运行状态将以动画的方式指示。 3．3 锅炉给水泵的运行状态将以动画的方式指示，图标红色和绿色 5 交替闪烁为运行状态，暗灰色且不闪烁则为停止状态。 3．4 锅炉出口压力为数值显示，显示范围为0.0Bar 至16.0Bar。 3．5 锅炉进口烟温为数值显示，显示范围为0℃至600℃。 3．6 变频器输出值为数值显示，显示范围为0Hz 至50Hz。 3．7 三通风门控制方式，双击选择开关上的自动区域，可将三通风门控制设为自动控制方式。双击选择开关上的手动区域，三通风门将被设为手动控制方式。 3．8 给水泵的控制方式，双击选择开关上的变频...
