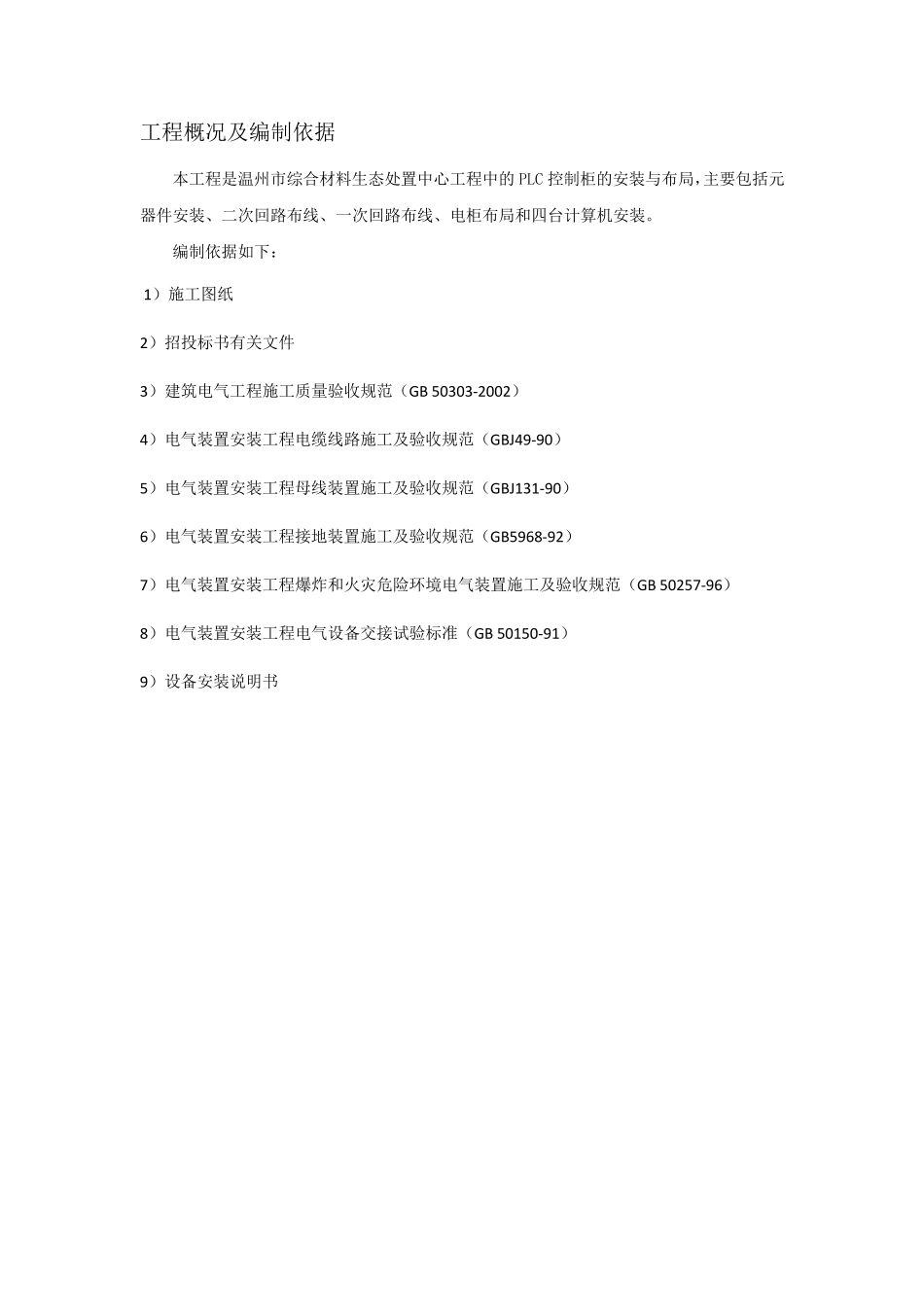

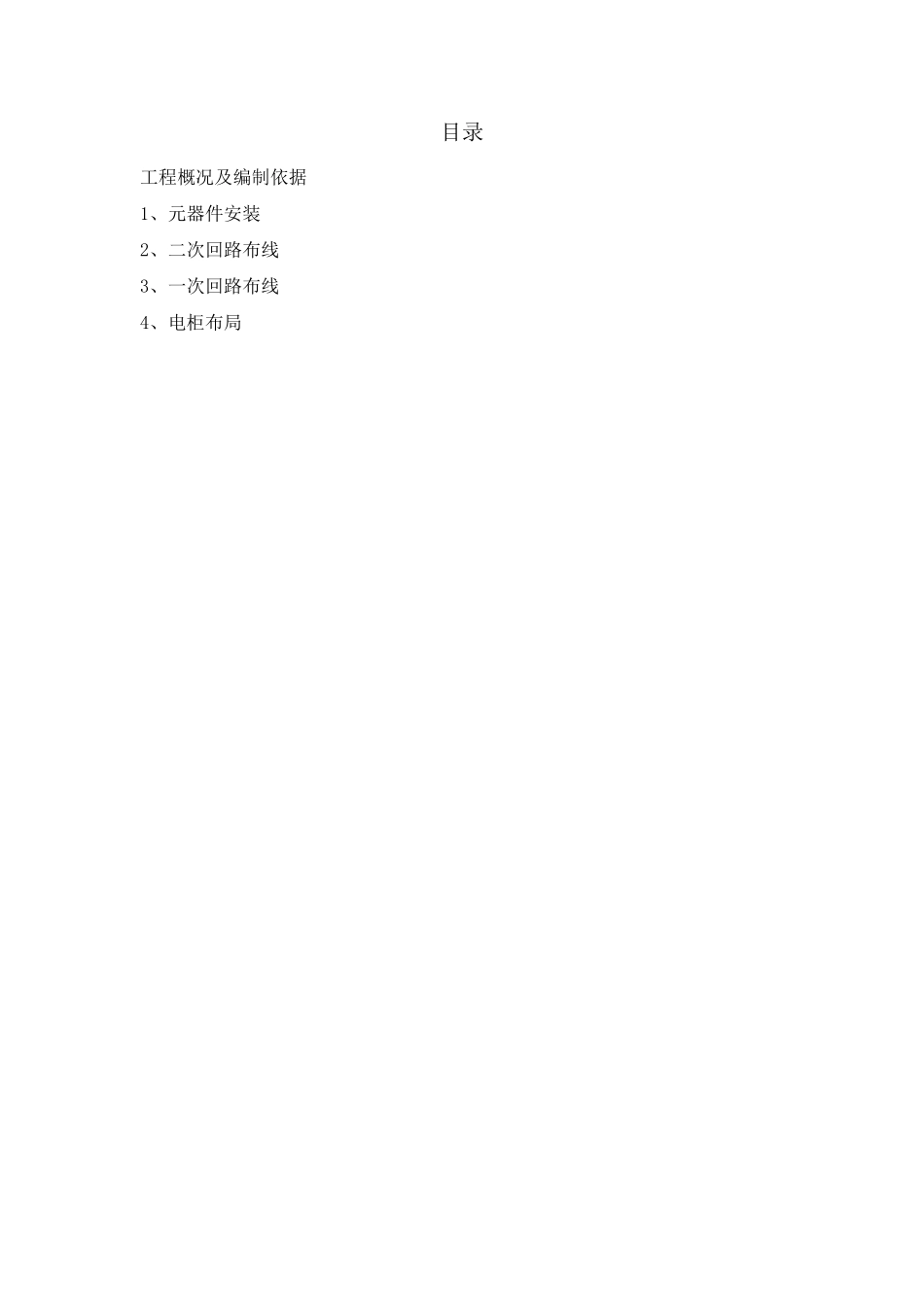

温州市综合材料生态处置中心 焚烧、固化及附属设施设备安装及调试项目 PLC 控制柜施工方案 编制： 审核： 批准： 上海灿州环境工程有限公司、中易建设有限公司（联合体） 二 0 一五年 10 月 目录 工程概况及编制依据 1、元器件安装 2、二次回路布线 3、一次回路布线 4、电柜布局 工程概况及编制依据 本工程是温州市综合材料生态处置中心工程中的PLC 控制柜的安装与布局，主要包括元器件安装、二次回路布线、一次回路布线、电柜布局和四台计算机安装。 编制依据如下： 1）施工图纸 2）招投标书有关文件 3）建筑电气工程施工质量验收规范（GB 50303-2002） 4）电气装置安装工程电缆线路施工及验收规范（GBJ49-90） 5）电气装置安装工程母线装置施工及验收规范（GBJ131-90） 6）电气装置安装工程接地装置施工及验收规范（GB5968-92） 7）电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范（GB 50257-96） 8）电气装置安装工程电气设备交接试验标准（GB 50150-91） 9）设备安装说明书 配电柜的安装接线 1 元器件安装 1) 所有元器件应按制造厂规定的安装条件进行安装。 2) 组装前首先看明图纸及技术要求。 3) 检查产品型号、元器件型号、规格、数量等与图纸是否相符。 4) 检查元器件有无损坏。 5) 必须按图安装 (如果有图）。 6) 元器件组装顺序应从板前视，由左至右，由上至下。 7) 同一型号产品应保证组装一致性。 8) 面板、门板上的元件中心线的高度应符合规定。元件名称 安装高度（m）： ➢ 指示仪表、指示灯 0.6-2.0； ➢ 电能计量仪表 0.6-1.8； ➢ 控制开关、按钮 0.6-2.0； ➢ 紧急操作件 0.8-1.6 。 9) 组装产品应符合以下条件： ➢ 操作方便 元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。 ➢ 维修容易 能够较方便地更换元器件及维修连线。 各种电气元件和装置的电气间隙、爬电距离应符合 4.4 条的规定。 ➢ 保证一、二次线的安装距离。 10) 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺 、尖 锋 应打 磨 平 整 后 再 涂 敷 导 电膏 。 11) 对于 螺栓 的紧固应选 择 适 当 的工 具 ，不得 破 坏紧固件的防护层，并 注 意 相应的扭 距。 12) 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。 13) 对于发热元件 (例如管形...
