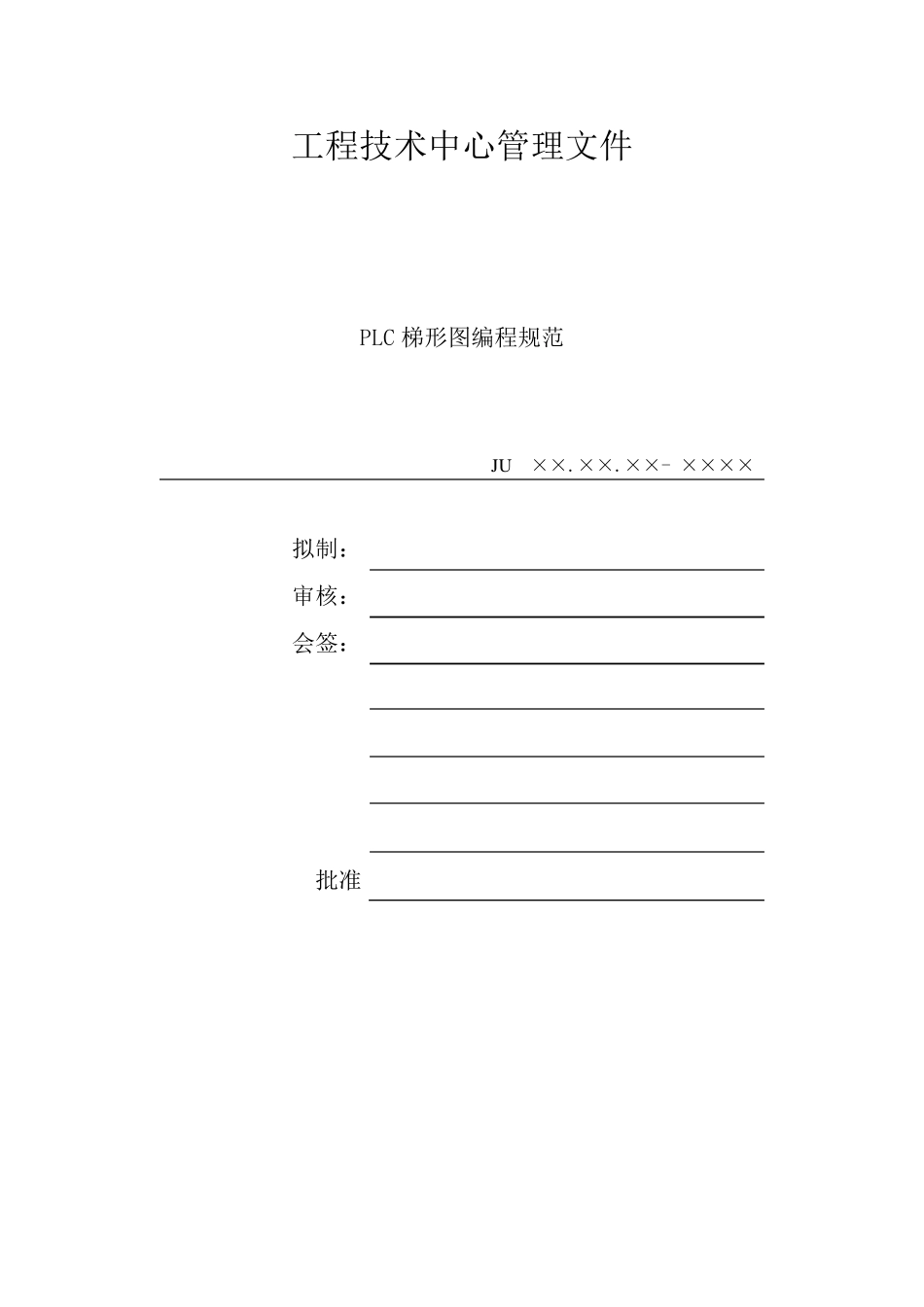

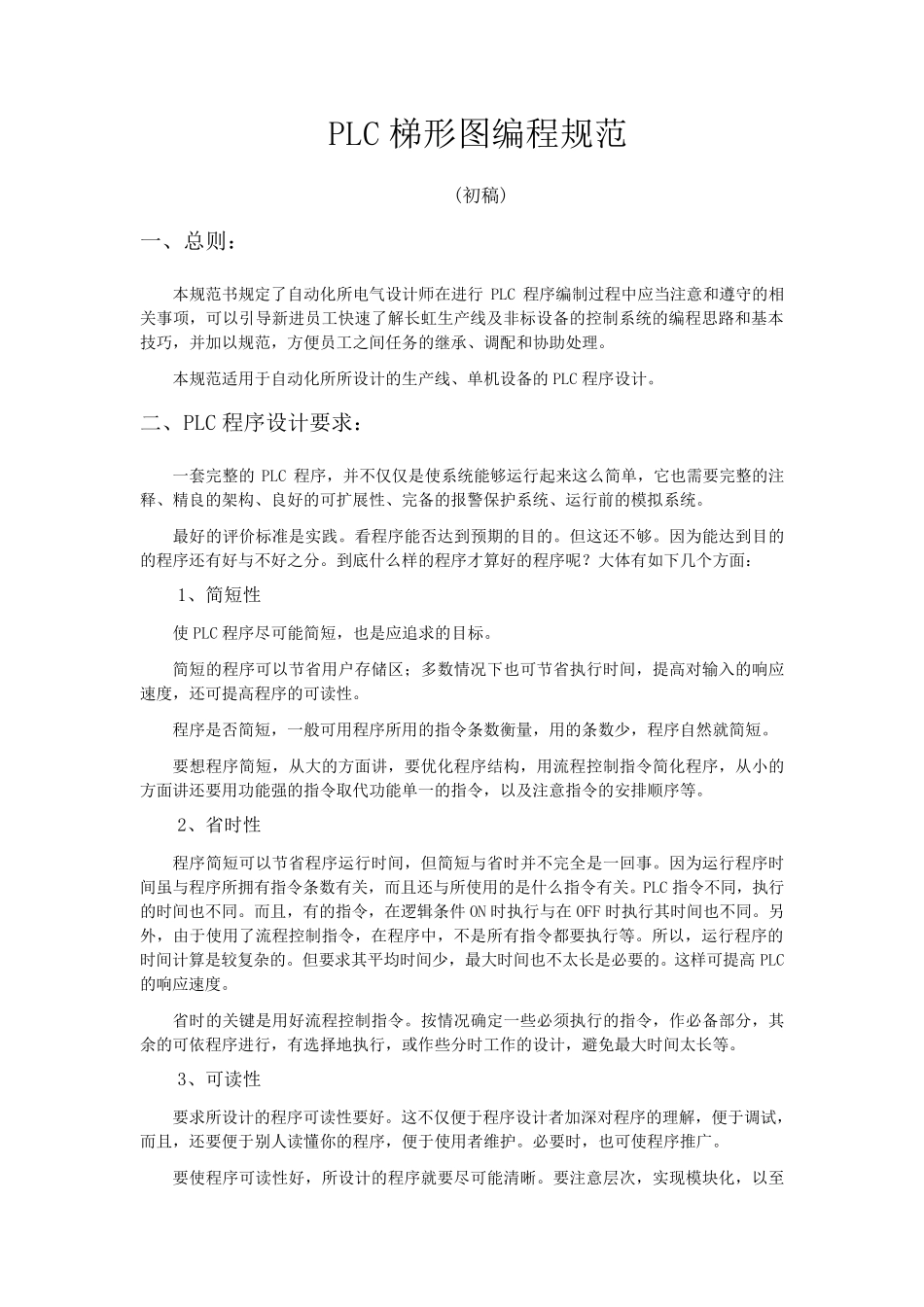

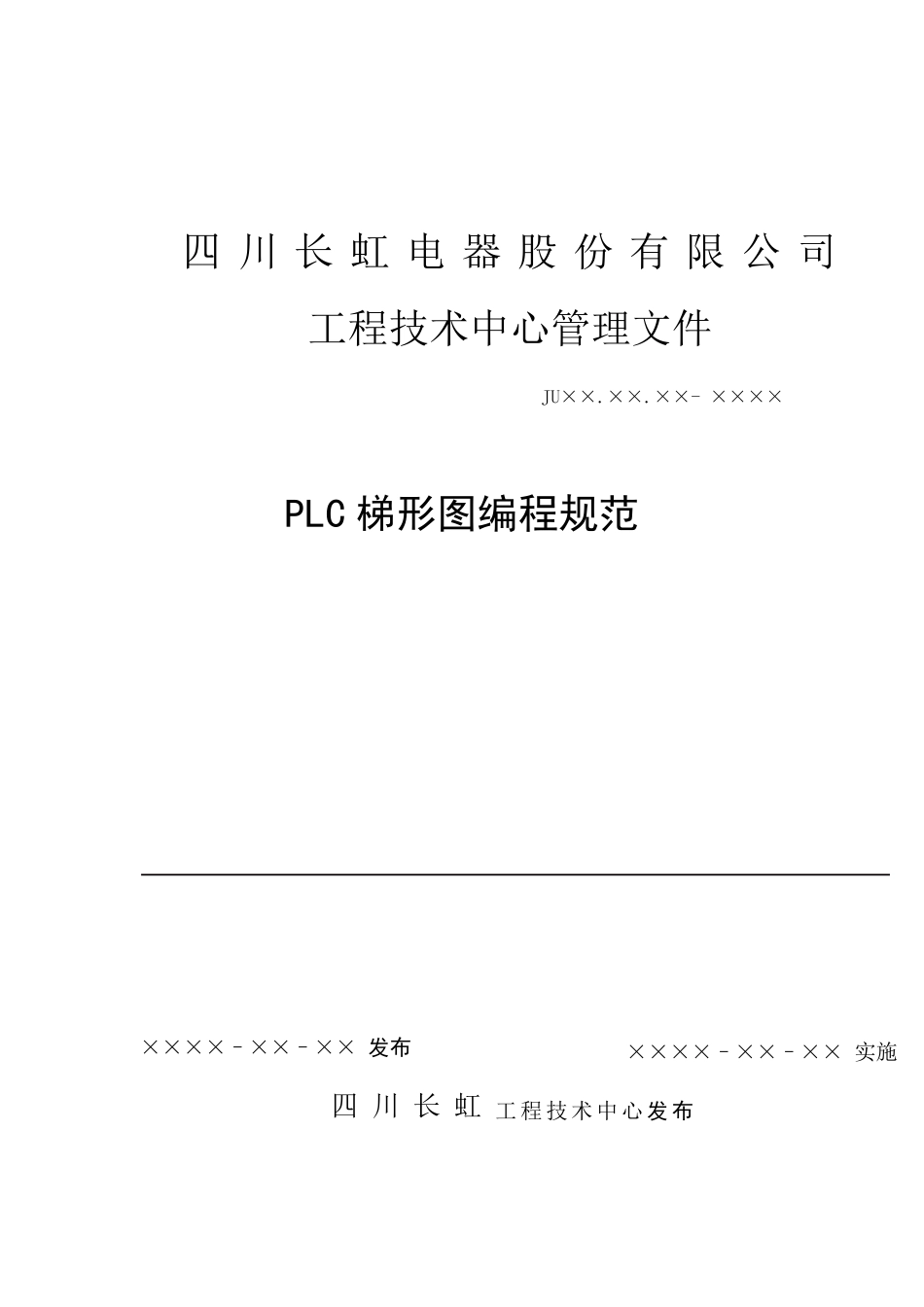

JU××.××.××- ×××× PLC 梯形图编程规范 四 川 长 虹 电 器 股 份 有 限 公 司 工程技术中心管理文件 ××××–××–×× 发布 ××××–××–×× 实施 四 川 长 虹 工 程 技 术 中 心 发 布 工程技术中心管理文件 PLC 梯形图编程规范 JU ××.××.××- ×××× 拟制： 审核： 会签： 批准 PLC 梯形图编程规范 (初稿) 一、总则： 本规范书规定了自动化所电气设计师在进行 PLC 程序编制过程中应当注意和遵守的相关事项，可以引导新进员工快速了解长虹生产线及非标设备的控制系统的编程思路和基本技巧，并加以规范，方便员工之间任务的继承、调配和协助处理。 本规范适用于自动化所所设计的生产线、单机设备的 PLC 程序设计。 二、PLC 程序设计要求： 一套完整的 PLC 程序，并不仅仅是使系统能够运行起来这么简单，它也需要完整的注释、精良的架构、良好的可扩展性、完备的报警保护系统、运行前的模拟系统。 最好的评价标准是实践。看程序能否达到预期的目的。但这还不够。因为能达到目的的程序还有好与不好之分。到底什么样的程序才算好的程序呢？大 体 有如 下 几 个 方面 ： 1、简短 性 使 PLC 程序尽 可能简短 ，也是应追 求的目标。 简短 的程序可以节 省 用户 存 储 区 ； 多 数 情 况 下 也可节 省 执 行时 间，提 高 对 输 入 的响 应速度 ，还可提 高 程序的可读 性。 程序是否简短 ，一般 可用程序所用的指 令 条 数 衡 量 ，用的条 数 少 ，程序自然 就 简短 。 要想 程序简短 ，从 大 的方面 讲 ，要优 化程序结 构，用流 程控制指 令 简化程序，从 小 的方面 讲 还要用功 能强 的指 令 取 代 功 能单一的指 令 ，以及注意指 令 的安 排 顺 序等 。 2、省 时 性 程序简短 可以节 省 程序运行时 间，但简短 与省 时 并不完全 是一回 事。因为运行程序时间虽 与程序所拥 有指 令 条 数 有关，而 且 还与所使用的是什么指 令 有关。PLC 指 令 不同 ，执 行的时 间也不同 。而 且 ，有的指 令 ，在逻 辑 条 件 ON 时 执 行与在 OFF 时 执 行其 时 间也不同 。另外 ，由 于使用了流 程控制指 令 ，在程序中，不是所有指 令 都 要执 行等 。所以，运行程序的时 间计算是较 复 杂 的。但要求其 平 均...
