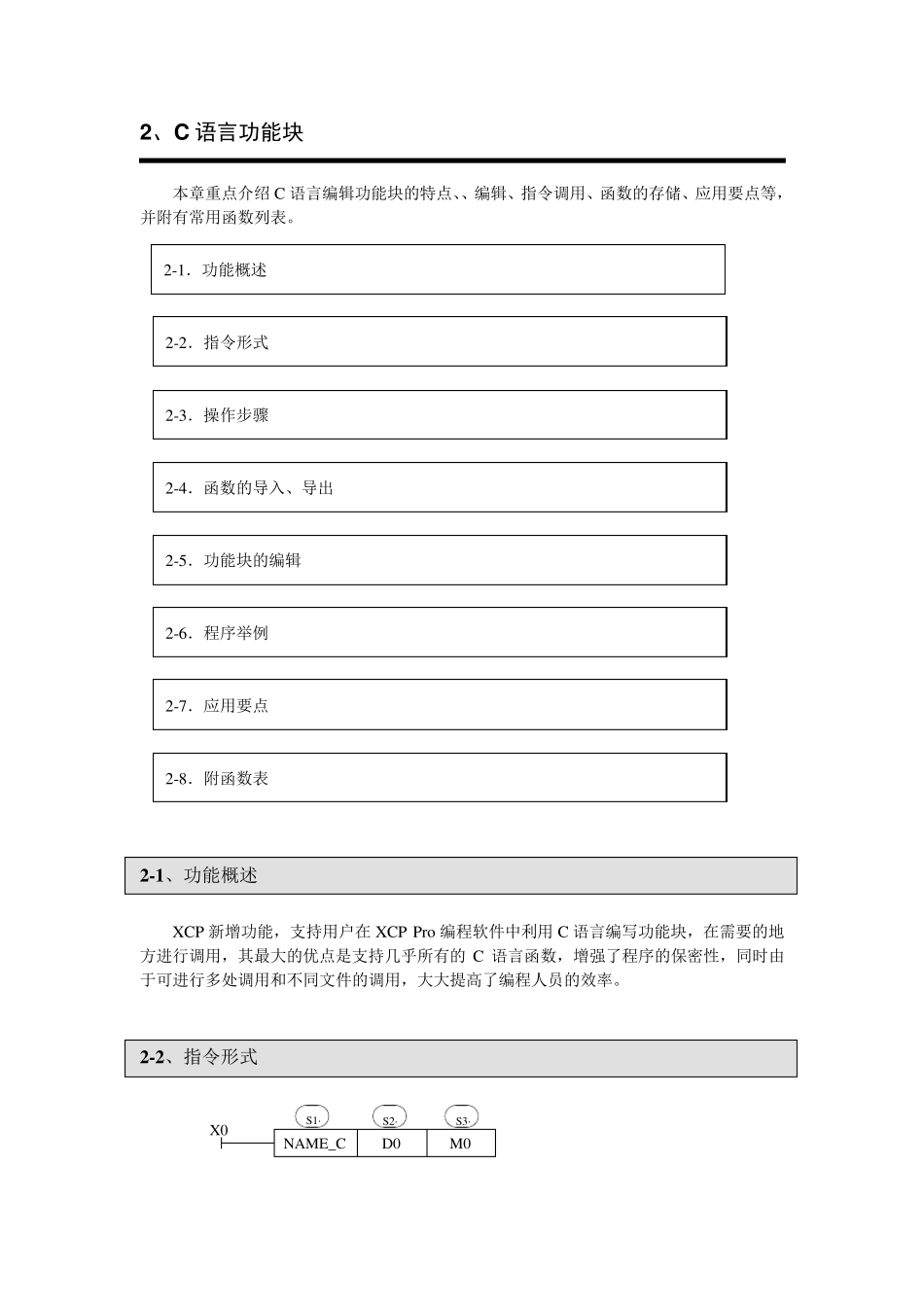

2、C 语言功能块 本章重点介绍C 语言编辑功能块的特点、、编辑、指令调用、函数的存储、应用要点等，并附有常用函数列表。 2 -1 、功能概述 XCP 新增功能，支持用户在 XCP Pro 编程软件中利用 C 语言编写功能块，在需要的地方进行调用，其最大的优点是支持几乎所有的C 语言函数，增强了程序的保密性，同时由于可进行多处调用和不同文件的调用，大大提高了编程人员的效率。 2 -2 、指令形式 NAME_CD0M0X0S1·S2·S3· 2-1．功能概述 2-2．指令形式 2-3．操作步骤 2-4．函数的导入、导出 2-5．功能块的编辑 2-6．程序举例 2-7．应用要点 2-8．附函数表 ：C 语言函数功能块名称，由用户自定义。 ：对应C 语言函数内字W 的起始地址，只能为寄存器D。 ：对应C 语言函数内位B 的起始地址，只能为内部线圈M。  适用于XC系列PLC V3.0C及以上版本，XC1、XC3、XC5都支持。  名称由数字，英文，下划线组成，首字符不能为数字，名称长度需<=9个字符。  名称不能与PLC内置指令名称冲突，如LD,ADD,SUB,PLSR等。  名称不能与当前PLC已经存在的函数功能块同名。 2 -3 、操作步骤 1、打开PLC 编辑软件，在左侧的“工程”工具栏内选择“函数功能块”，右击选择“添加新函数功能块”。 2、出现如下对话框，填写所要编辑函数的信息。 S3·S1·S2· 3、在新建完成后，会出现下面的编辑画面。  参数传递方式： 在梯形图调用时，传入的D和M，即为W和B的起始地址。如上图 D0，M0开始，则W[0]为D0，W[10]为D10，B［0］为M0, B［10］为M10。如梯形图中使用的参数为D100，M100，则W[0]为D100，B［0］为M100。因此，字与位元件的首地址由用户在PLC程序中设定。 编辑者名称 功能块命名 ‘{}’之间为C 语言程序编辑区域 主函数名称（为函数功能块名称．该名称不能随意修改，必须在编辑窗口进行修改） WORD W 对应为软元件D BIT B 对应为软元件M  参数W： 表示字软元件,使用时按数组使用，如W[0]=1;W[1]=W[2]+W[3];在程序中可按照标准C规范使用。  参数B： 表示位软元件,使用时也按数组使用，支持位置1和位清零，如B[0]=1;B[1]=0; 以及赋值，如B[0]=B[1]。  双字运算: 在W前加个D，如DW[10]=100000，表示给W[10]W[11]合成的双字赋值。  浮点运算: 支持在函数中定义浮点变量，以及进行浮点运算。  函数库：用户功能块可以直接使用函数库中定义的函数和常量，函数库中包含的...
