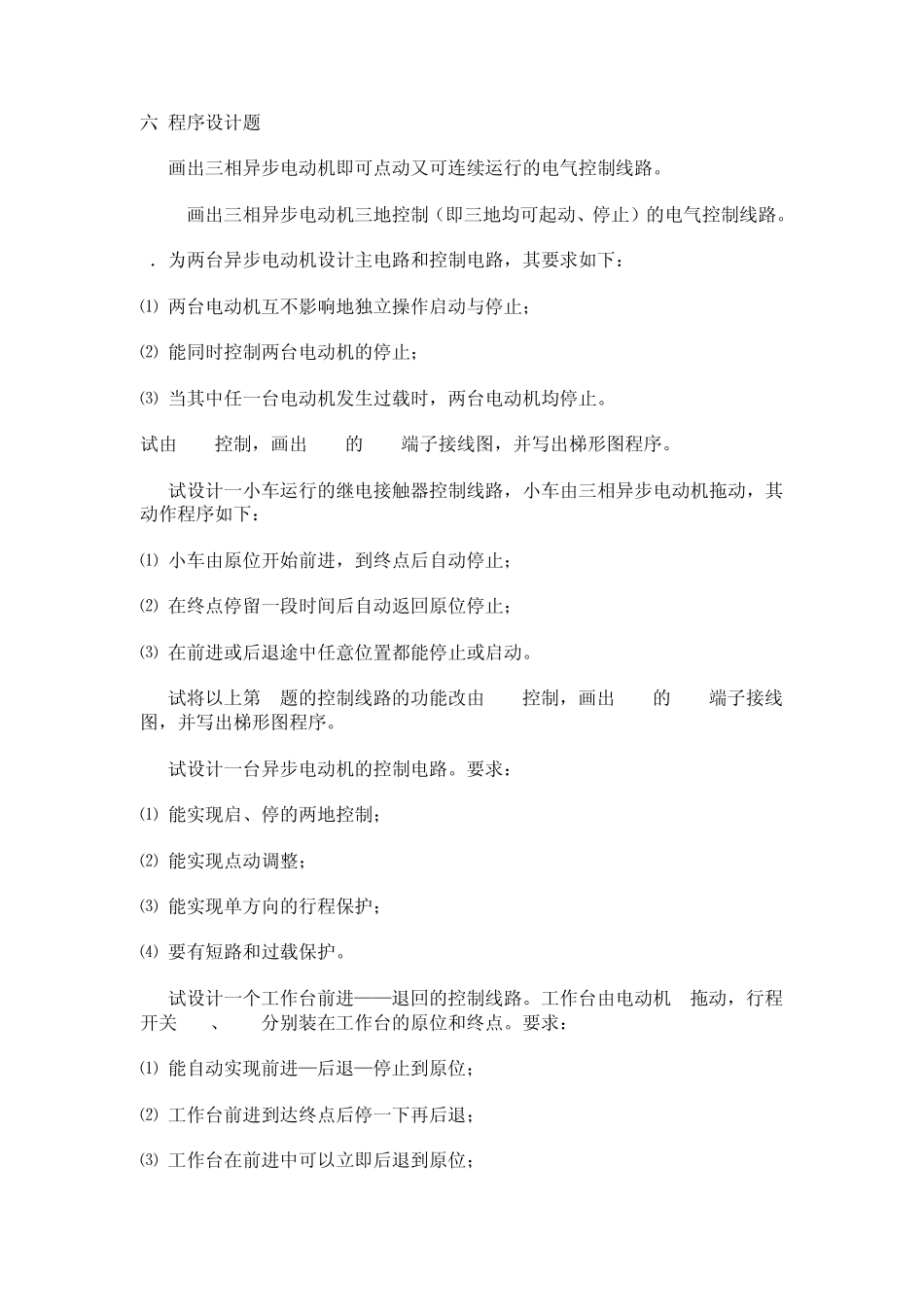

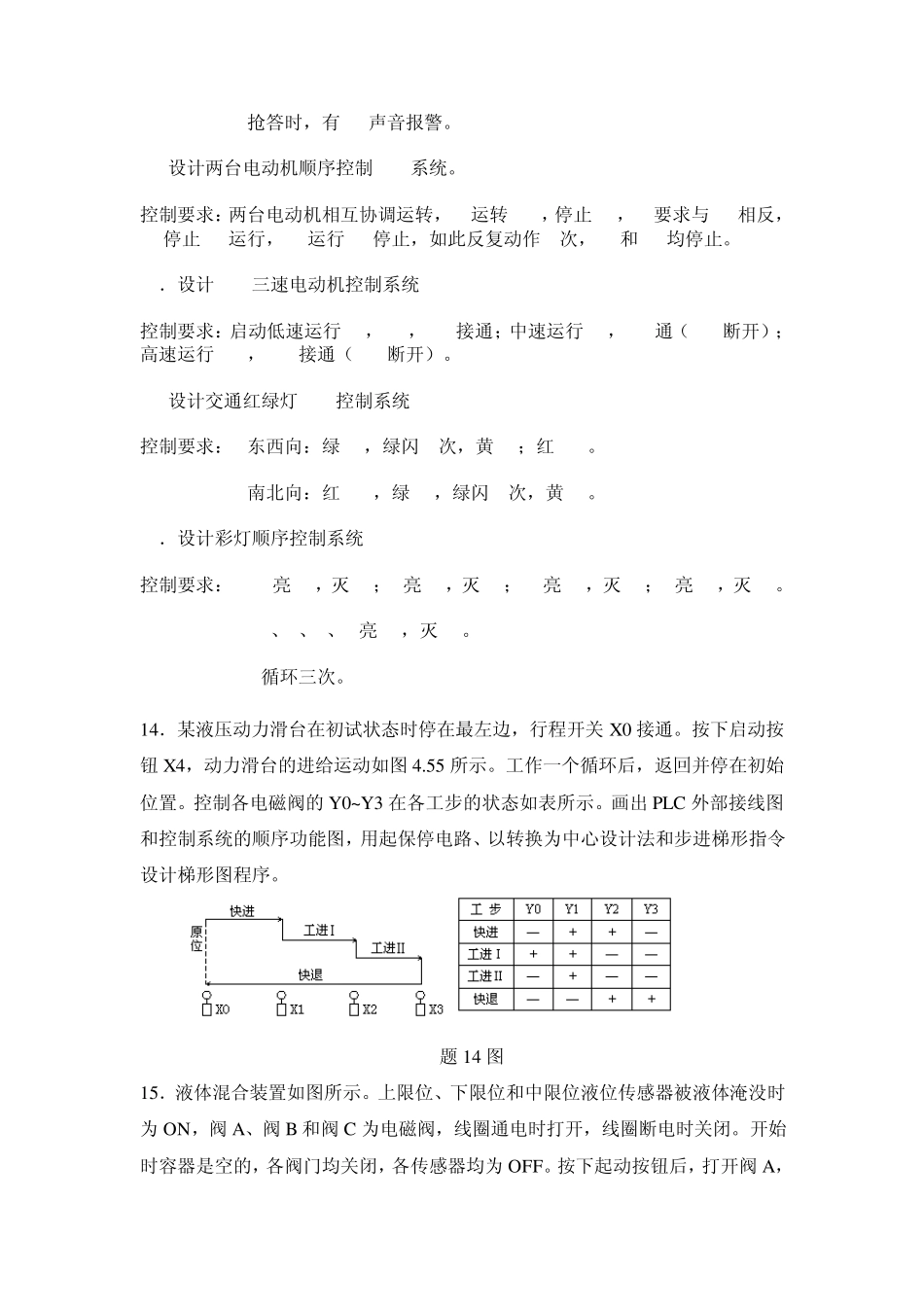

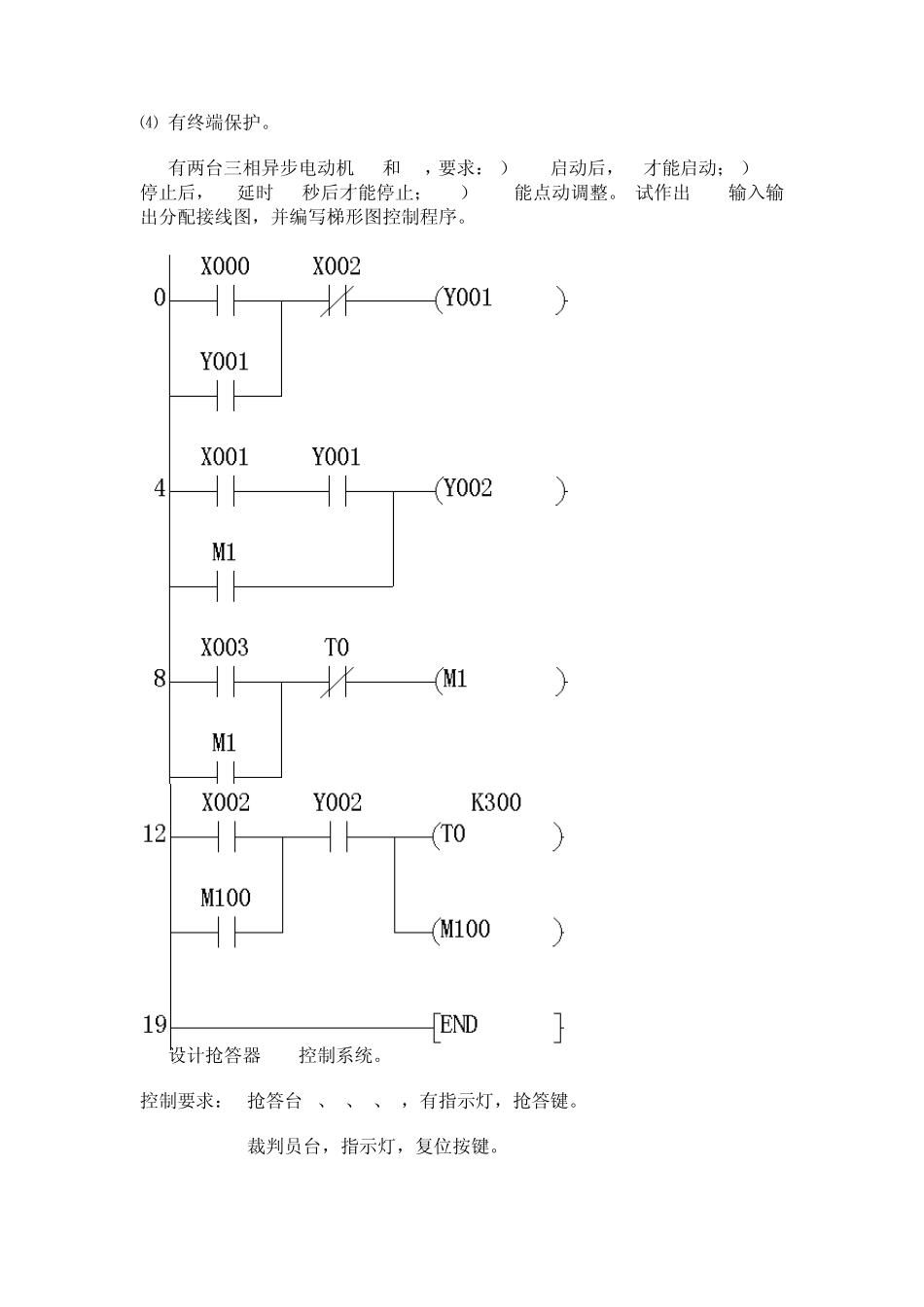

六 程序设计题 1. 画出三相异步电动机即可点动又可连续运行的电气控制线路。 2. 画出三相异步电动机三地控制（即三地均可起动、停止）的电气控制线路。 3．为两台异步电动机设计主电路和控制电路，其要求如下： ⑴ 两台电动机互不影响地独立操作启动与停止； ⑵ 能同时控制两台电动机的停止； ⑶ 当其中任一台电动机发生过载时，两台电动机均停止。 试由 PLC控制，画出 PLC的 I/O端子接线图，并写出梯形图程序。 4. 试设计一小车运行的继电接触器控制线路，小车由三相异步电动机拖动，其动作程序如下： ⑴ 小车由原位开始前进，到终点后自动停止； ⑵ 在终点停留一段时间后自动返回原位停止； ⑶ 在前进或后退途中任意位置都能停止或启动。 5. 试将以上第 5题的控制线路的功能改由 PLC控制，画出 PLC的 I/O端子接线图，并写出梯形图程序。 6. 试设计一台异步电动机的控制电路。要求： ⑴ 能实现启、停的两地控制； ⑵ 能实现点动调整； ⑶ 能实现单方向的行程保护； ⑷ 要有短路和过载保护。 7. 试设计一个工作台前进——退回的控制线路。工作台由电动机 M拖动，行程开关 SQ1、SQ2分别装在工作台的原位和终点。要求： ⑴ 能自动实现前进—后退—停止到原位； ⑵ 工作台前进到达终点后停一下再后退； ⑶ 工作台在前进中可以立即后退到原位； ⑷ 有终端保护。 8. 有两台三相异步电动机 M1和 M2，要求：1） M1启动后，M2才能启动；2） M1停止后，M2延时 30秒后才能停止； 3） M2能点动调整。 试作出 PLC输入输出分配接线图，并编写梯形图控制程序。 9. 设计抢答器 PLC控制系统。 控制要求：1抢答台 A、B、C、D，有指示灯，抢答键。 2裁判员台，指示灯，复位按键。 3抢答时，有2S声音报警。 10.设计两台电动机顺序控制PLC系统。 控制要求：两台电动机相互协调运转，M1运转10S，停止5S，M2要求与M1相反，M1停止M2运行，M1运行M2停止，如此反复动作3次，M1和M2均停止。 11．设计PLC三速电动机控制系统 控制要求：启动低速运行3S，KM1，KM2接通；中速运行3S，KM3通（KM2断开）；高速运行KM4，KM5接通（KM3断开）。 12.设计交通红绿灯PLC控制系统 控制要求：1东西向：绿5S，绿闪3次，黄2S；红10S。 2南北向：红10S，绿5S，绿闪3次，黄2S。 13．设计彩灯顺序控制系统 控制要求：1 A亮1S，灭1S；B亮1S，灭1S； C亮1S，灭1S；D亮1S，灭1S。 2 A、B、C、D亮1S，灭1S。 3...
