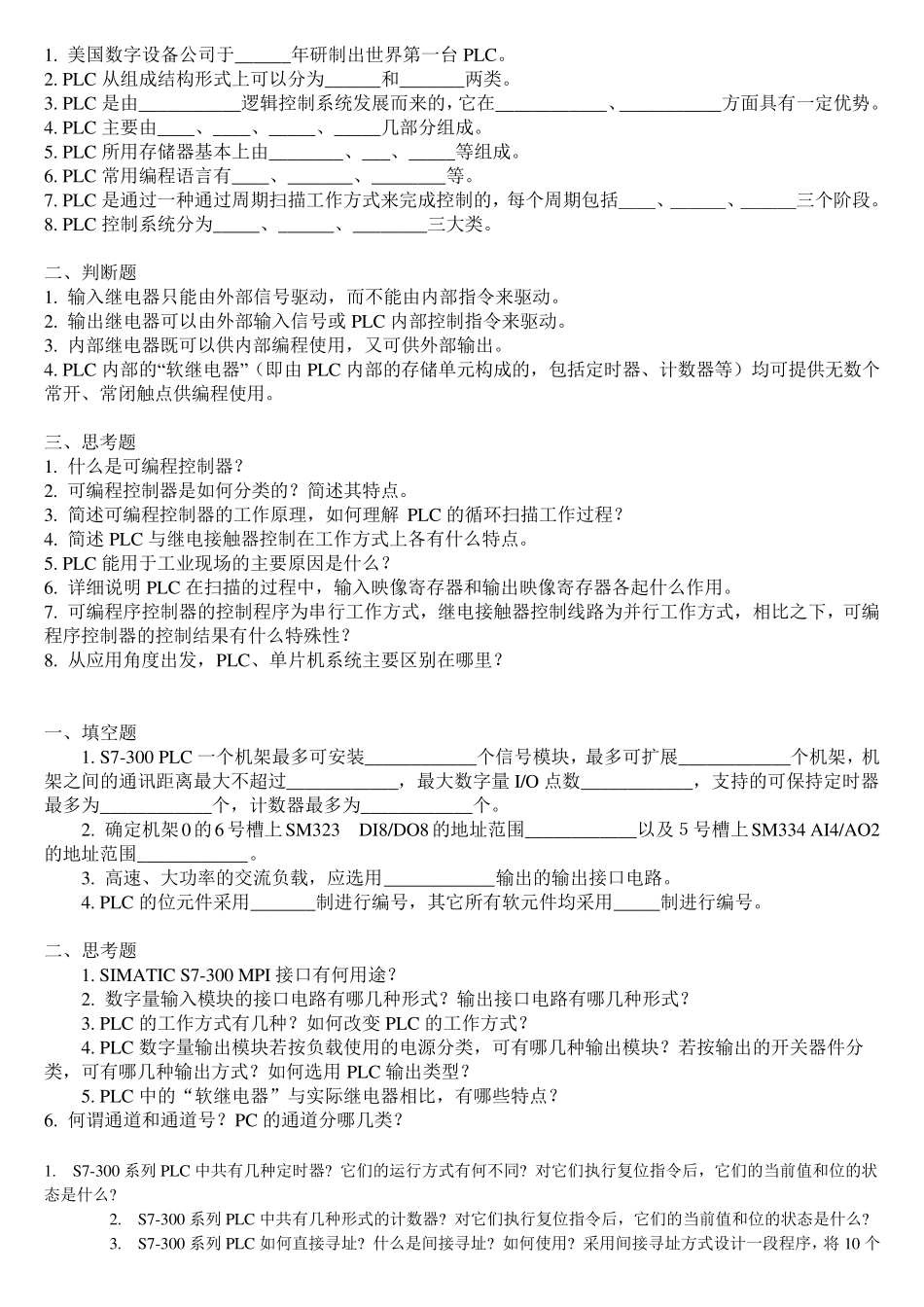

1. 美国数字设备公司于______年研制出世界第一台 PLC。 2. PLC 从组成结构形式上可以分为______和_______两类。 3. PLC 是由___________逻辑控制系统发展而来的，它在____________、___________方面具有一定优势。 4. PLC 主要由____、____、_____、_____几部分组成。 5. PLC 所用存储器基本上由________、___、_____等组成。 6. PLC 常用编程语言有____、_______、________等。 7. PLC 是通过一种通过周期扫描工作方式来完成控制的，每个周期包括＿＿、＿＿＿、＿＿＿三个阶段。 8. PLC 控制系统分为_____、______、________三大类。 二、判断题 1. 输入继电器只能由外部信号驱动，而不能由内部指令来驱动。 2. 输出继电器可以由外部输入信号或 PLC 内部控制指令来驱动。 3. 内部继电器既可以供内部编程使用，又可供外部输出。 4. PLC 内部的“软继电器”（即由 PLC 内部的存储单元构成的，包括定时器、计数器等）均可提供无数个常开、常闭触点供编程使用。 三、思考题 1. 什么是可编程控制器？ 2. 可编程控制器是如何分类的？简述其特点。 3. 简述可编程控制器的工作原理，如何理解PLC 的循环扫描工作过程？ 4. 简述PLC 与继电接触器控制在工作方式上各有什么特点。 5. PLC 能用于工业现场的主要原因是什么？ 6. 详细说明PLC 在扫描的过程中，输入映像寄存器和输出映像寄存器各起什么作用。 7. 可编程序控制器的控制程序为串行工作方式，继电接触器控制线路为并行工作方式，相比之下，可编程序控制器的控制结果有什么特殊性？ 8. 从应用角度出发，PLC、单片机系统主要区别在哪里？ 一、填空题 1. S7-300 PLC 一个机架最多可安装____________个信号模块，最多可扩展____________个机架，机架之间的通讯距离最大不超过____________，最大数字量I/O 点数____________，支持的可保持定时器最多为____________个，计数器最多为____________个。 2. 确定机架0的6号槽上SM323 DI8/DO8的地址范围____________以及５号槽上SM334 AI4/AO2的地址范围____________。 3. 高速、大功率的交流负载，应选用____________输出的输出接口电路。 4. PLC 的位元件采用_______制进行编号，其它所有软元件均采用_____制进行编号。 二、思考题 1. SIMATIC S7-300 MPI 接口有何用途？ 2. 数字量输入模块的接口电路有哪几种形式？输出接口电路有哪几种形式？ 3. PLC 的工作方式有几种...
