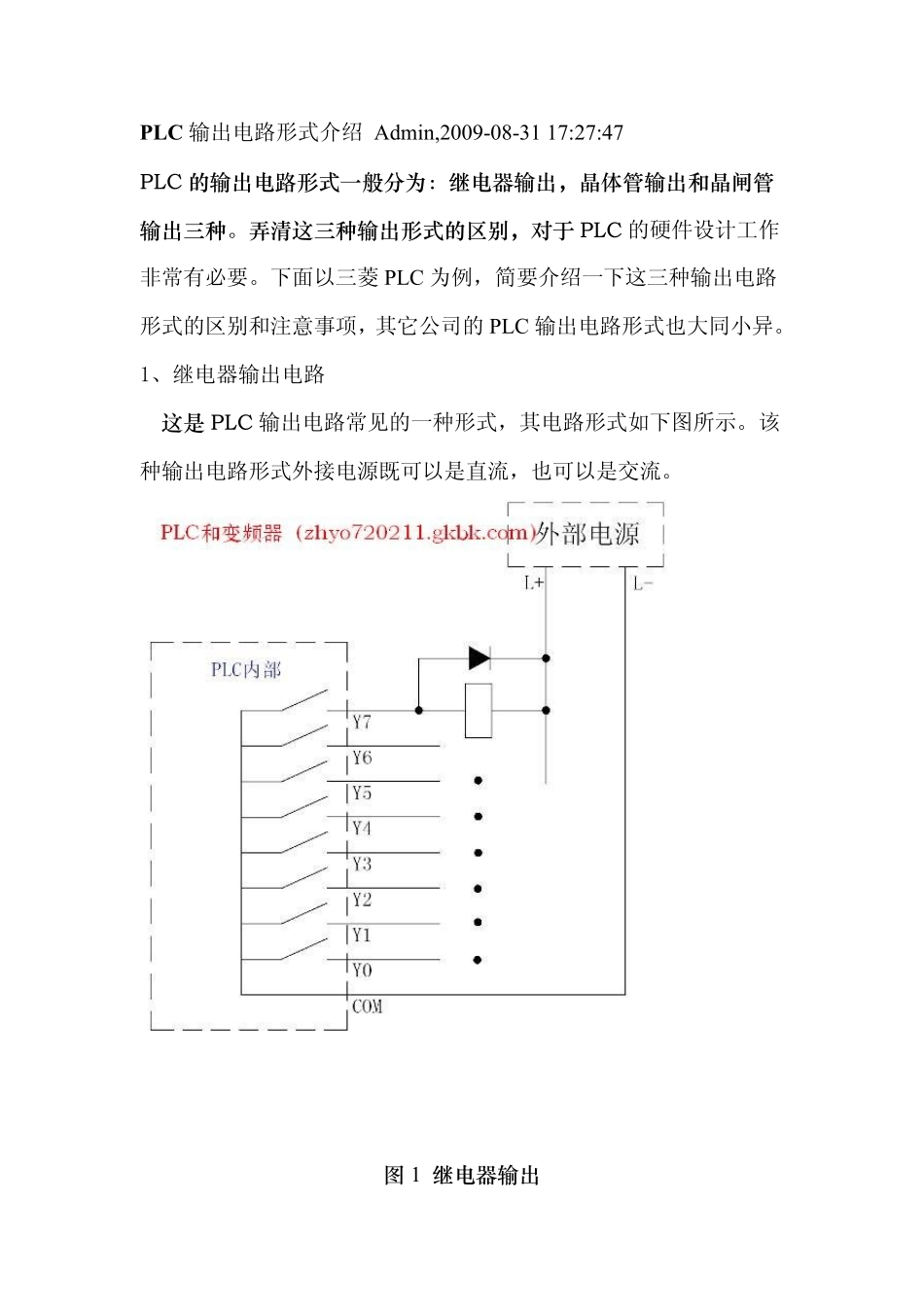

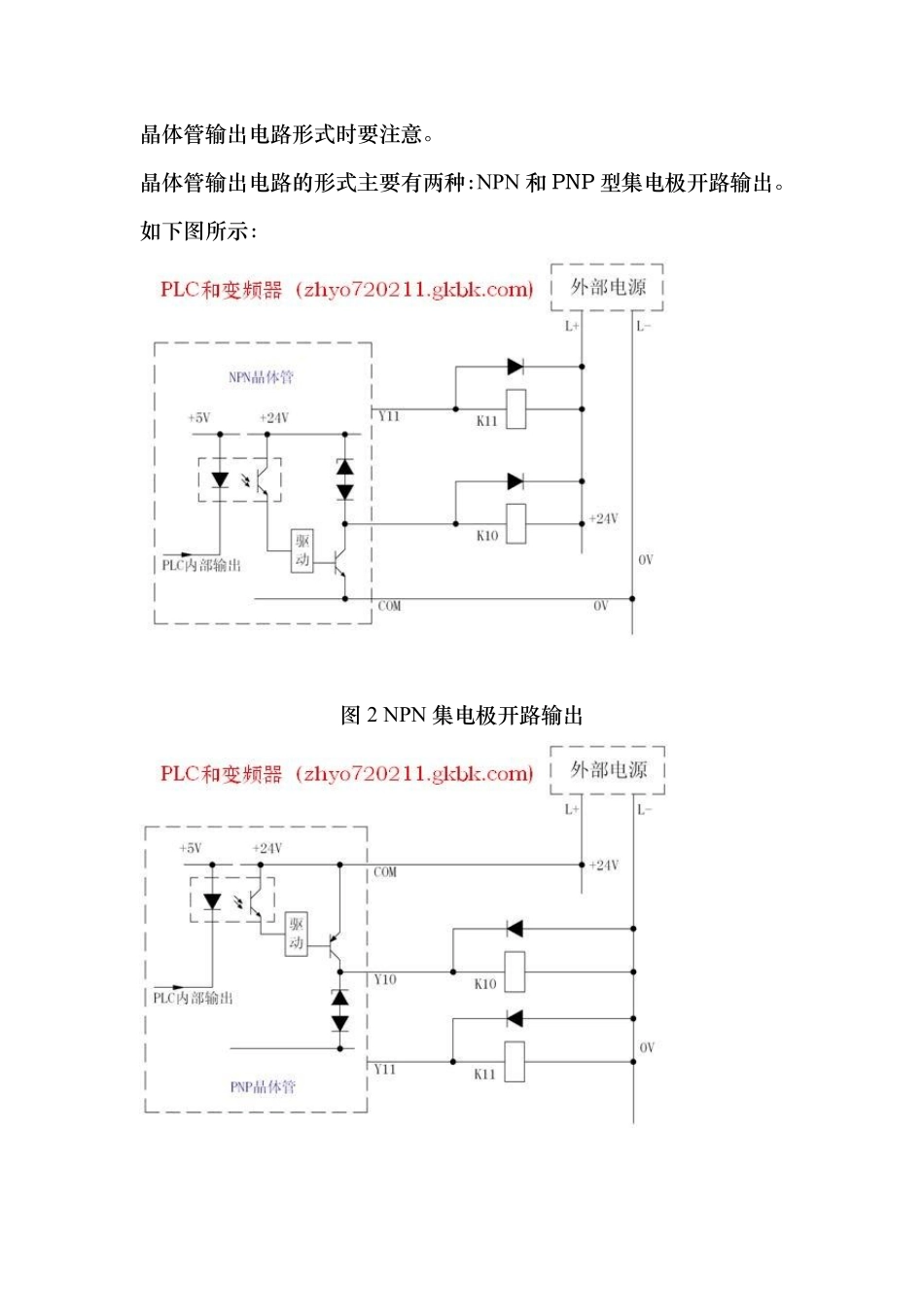

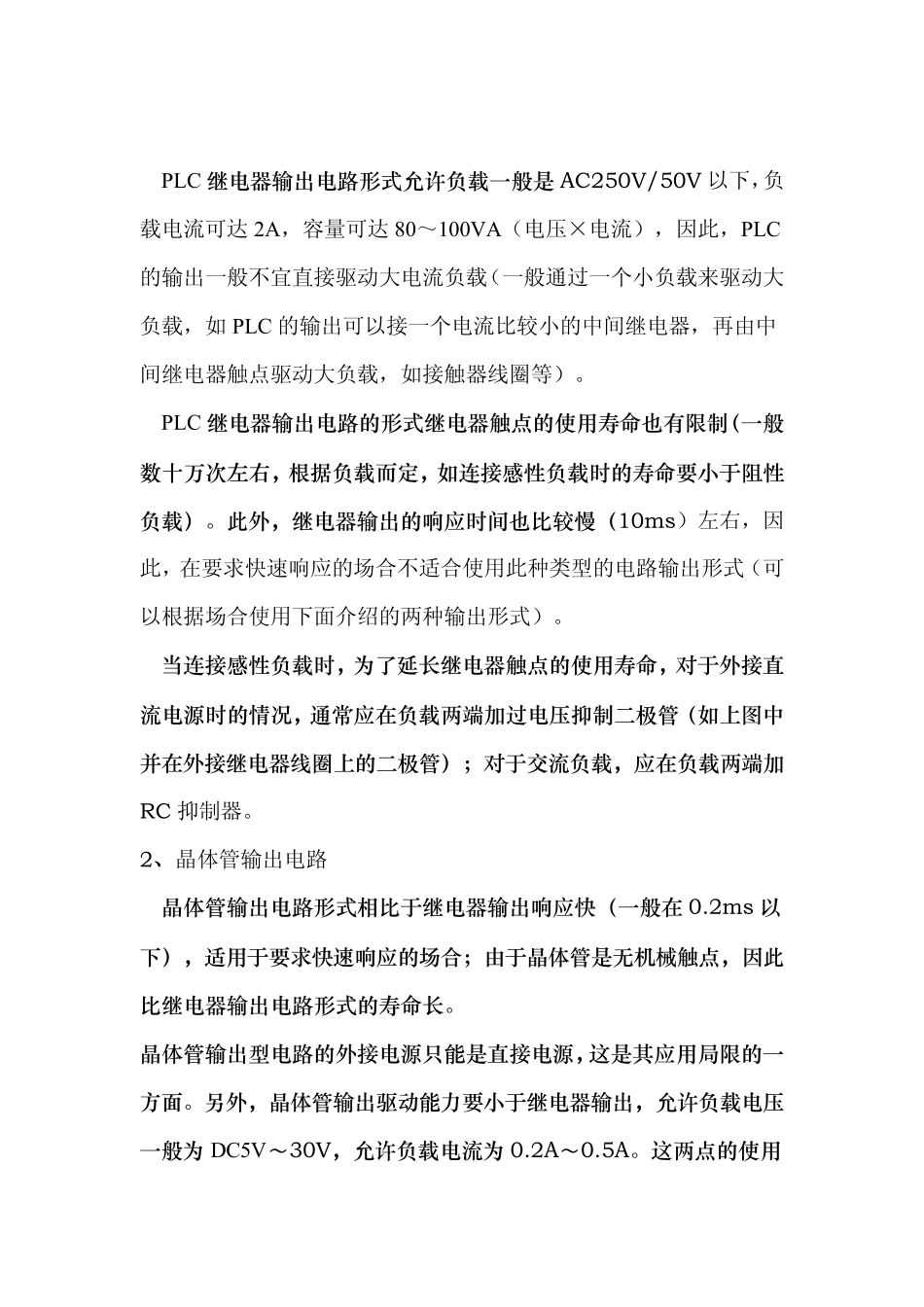

PLC 输出电路形式介绍 Admin,2009-08-31 17:27:47 PLC 的 输 出 电 路 形 式 一 般 分 为 ： 继 电 器 输 出 ， 晶 体 管 输 出 和 晶 闸 管输 出 三 种 。 弄 清 这 三 种 输 出 形 式 的 区 别 ， 对 于 PLC 的硬件设计工作非常有必要。下面以三菱 PLC 为例，简要介绍一下这三种输出电路形式的区别和注意事项，其它公司的 PLC 输出电路形式也大同小异。 1、继电器输出电路 这 是 PLC 输出电路常见的一种形式，其电路形式如下图所示。该种输出电路形式外接电源既可以是直流，也可以是交流。 图 1 继 电 器 输 出 PLC 继 电 器 输 出 电 路 形 式 允 许 负 载 一 般 是 AC250V/50V 以下，负载电流可达2A，容量可达80～100V A（电压×电流），因此，PLC的输出一般不宜直接驱动大电流负载（一般通过一个小负载来驱动大负载，如PLC 的输出可以接一个电流比较小的中间继电器，再由中间继电器触点驱动大负载，如接触器线圈等）。 PLC 继 电 器 输 出 电 路 的 形 式 继 电 器 触 点 的 使 用 寿 命 也 有 限 制（ 一 般数 十 万 次 左 右 ， 根 据 负 载 而 定 ， 如 连 接 感 性 负 载 时 的 寿 命 要 小 于 阻 性负 载 ） 。 此 外 ， 继 电 器 输 出 的 响 应 时 间 也 比 较 慢 （ 10ms）左右，因此，在要求快速响应的场合不适合使用此种类型的电路输出形式（可以根据场合使用下面介绍的两种输出形式）。 当 连 接 感 性 负 载 时 ， 为 了 延 长 继 电 器 触 点 的 使 用 寿 命 ， 对 于 外 接 直流 电 源 时 的 情 况 ， 通 常 应 在 负 载 两 端 加 过 电 压 抑 制 二 极 管 （ 如 上 图 中并 在 外 接 继 电 器 线 圈 上 的 二 极 管 ） ； 对 于 交 流 负 载 ， 应 在 负 载 两 端 加RC 抑制器。 2、 晶体管输出电路 晶 体 管 输 出 电 路 形 式 相 比 于 继 电 器 输 出 响 应 快 （ 一 般 在 0.2ms 以下 ） ， 适 用 于 要 求 快 速 响 应 的 场 合 ； 由 于 晶 体 管 是 无 机 械 触 点 ， 因 此比 继 电 器 输 出 电 路 形 式 的 寿 命 长 。 晶 体 管 输 出 型 电 路 的 外 接...
