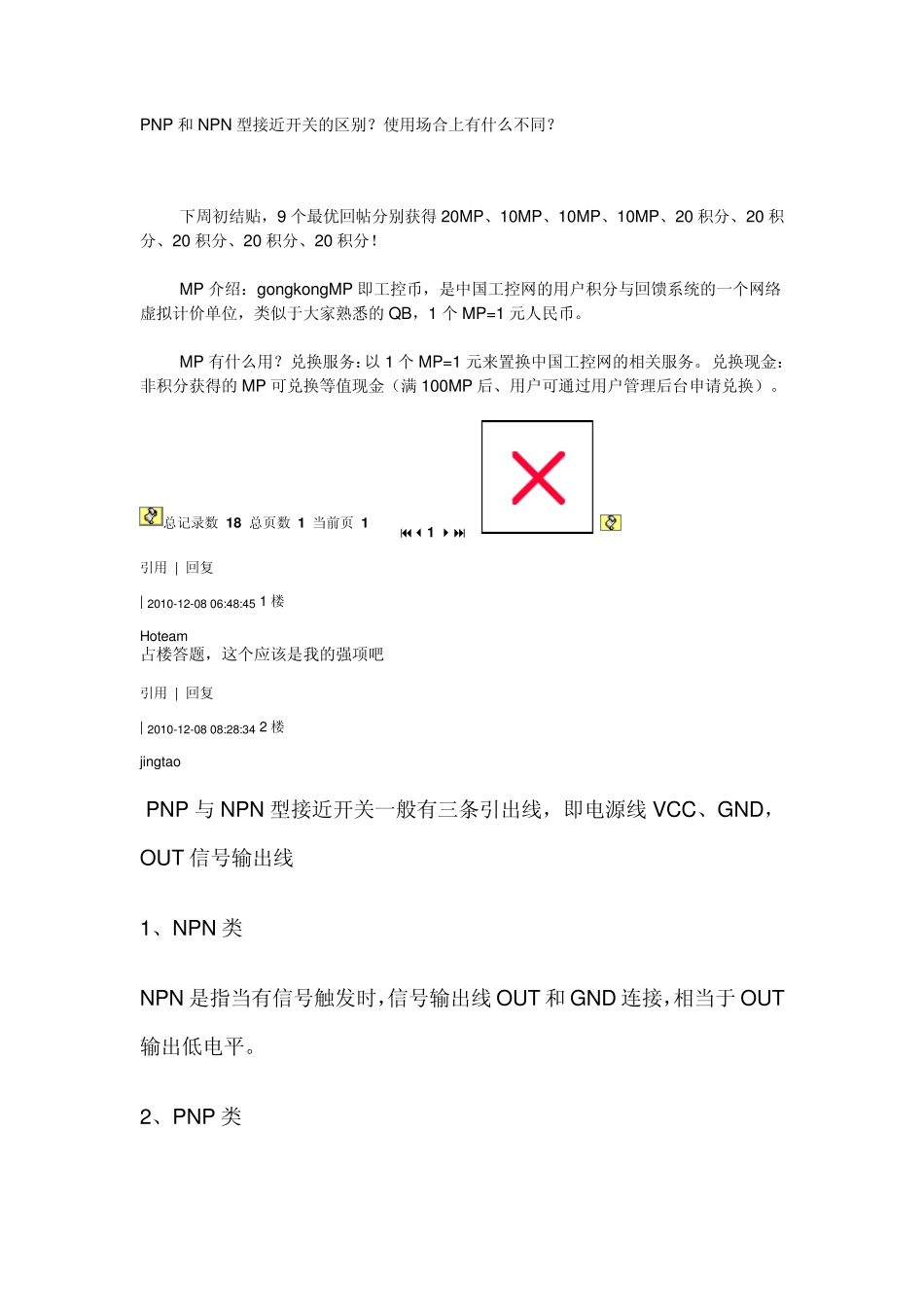

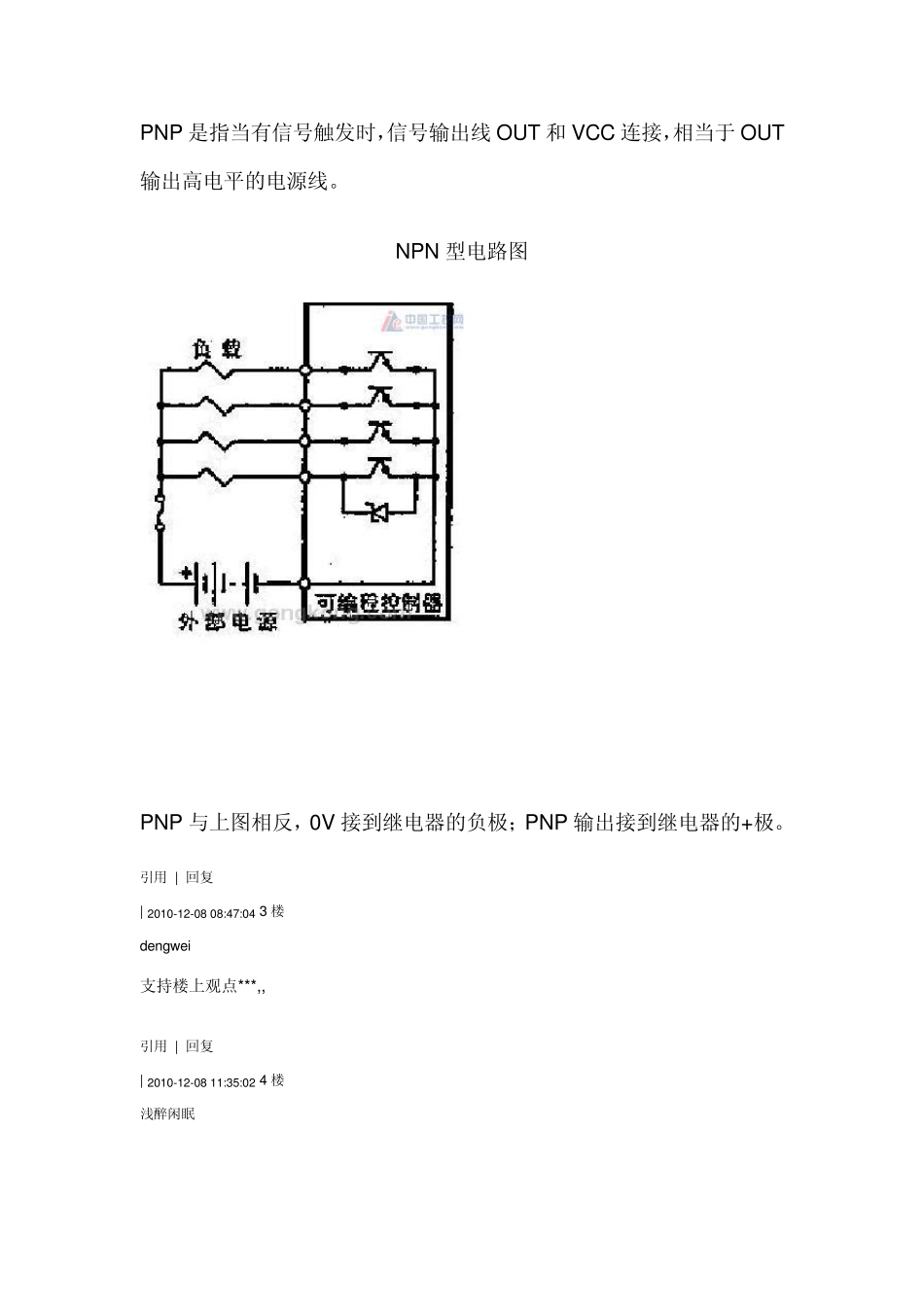

PNP 和NPN 型接近开关的区别？使用场合上有什么不同？ 下周初结贴，9 个最优回帖分别获得20MP、10MP、10MP、10MP、20 积分、20 积分、20 积分、20 积分、20 积分！ MP 介绍：gongkongMP 即工控币，是中国工控网的用户积分与回馈系统的一个网络虚拟计价单位，类似于大家熟悉的QB，1 个MP=1 元人民币。 MP 有什么用？兑换服务：以 1 个MP=1 元来置换中国工控网的相关服务。 兑换现金：非积分获得的MP 可兑换等值现金（满 100MP 后、用户可通过用户管理后台申请兑换）。 总记录数 1 8 总页数 1 当前页 1 1  引用 | 回复 | 2010-12-08 06:48:45 1 楼 Hoteam 占楼答题，这个应该是我的强项吧 引用 | 回复 | 2010-12-08 08:28:34 2 楼 jingtao PNP 与 NPN 型接近开关一般有三条引出线，即电源线 VCC、GND，OUT 信号输出线 1、NPN 类 NPN 是指当有信号触发时，信号输出线 OUT 和GND 连接，相当于 OUT输出低电平。 2、PNP 类 PNP 是指当有信号触发时，信号输出线OUT 和VCC 连接，相当于OUT输出高电平的电源线。 NPN 型电路图 PNP 与上图相反，0V 接到继电器的负极；PNP 输出接到继电器的+极。 引用 | 回复 | 2010-12-08 08:47:04 3 楼 dengwei 支持楼上观点***,, 引用 | 回复 | 2010-12-08 11:35:02 4 楼 浅醉闲眠 所谓PNP和NPN 型接近开关，是针对直流三线制接近开关输出晶体管的类型而言的，即使现在很多接近开关输出级使用了MOS管，但仍如是称之。 区别： 先画张示意图，按图说明。 PNP 型接近开关： 接近开关输出晶体管的类型是PNP，当有敏感物体接近时，接近开关被触发，输出晶体管导通，电流经负载流入接近开关输出级晶体管，然后入地，相当于输出低电平信号。 NPN 型接近开关： 接近开关输出晶体管的类型是PNP，当有敏感物体接近时，接近开关被触发，输出晶体管导通，电流经接近开关输出级晶体管流出到负载，然后入地，相当于输出高电平信号。 使用场合上有什么不同： 接近开关常同于PLC 的输入使用。 对于漏式输入的PLC（输入低电平有效），可以直接接入PNP 型接近开关（PLC 输入的公共端接0V）；对于源式输入的PLC（输入高电平有效），可以直接接NPN 型接近开关（PLC输入的公共端接24V）。 对于西门子PLC 来说两种接近开关都适用，但有些PLC 则只能使用NPN 型接近开关。 引用 | 回复 | 2010-12-08 20:52:30...
