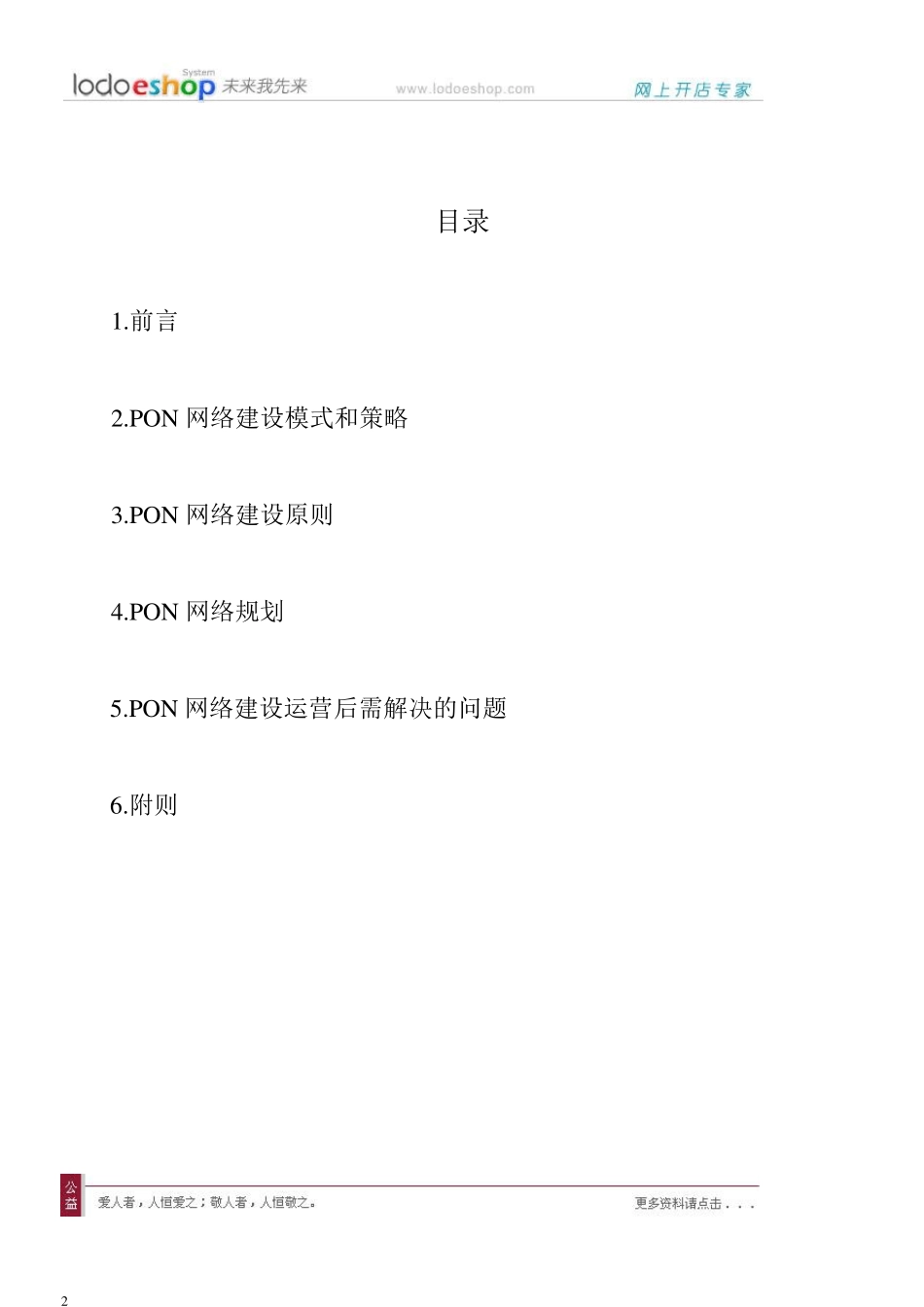

1 2 目录 1.前言 2.PON 网络建设模式和策略 3.PON 网络建设原则 4.PON 网络规划 5.PON 网络建设运营后需解决的问题 6.附则 3 1.前言 随着网络演进和业务发展的需要，天津联通宽带接入网正在进入“光进铜退”的发展阶段，为更好地推进 PON 宽带光接入网建设，加快天津联通“宽带升级提速”工程的实施，根据集团公司《中国联通 PON 网络建设指导意见》，结合天津联通几年来 PON 网络建设的经验，特制定本指导意见。本指导意见用于指导天津联通进行 PON 网络规划与建设，对于本指导意见未提及部分以《中国联通 PON 网络建设指导意见》为准。 2.PON 网络建设模式和策略 2.1 PON系统组网结构图 典型的 PON 系统由局侧 OLT（光线路终端）、用户侧 ONU（光网络单元）以及 ODN（光分配网络）组成，“无源”是指 ODN 中不含有任何有源电子器件及电子电源，全部由光纤和光分路器（Splitter）等无源光器件组成，如图 1所示。 PCOLTOLT 二二二二二 二二 二二 二二二二二 PHONE二二 TV 二二二二 二二二二 二二二二ONUODNODF 图 1 PON 组网结构（以 1 级分光方式为例） 4 2.2 新建住宅小区 FTTH（光纤入户）建设模式 新建住宅小区原则上全部采用 FTTH（光纤入户）方式进行建设。对于精装修或住宅内已安装弱电箱的新建住宅小区，光纤入户后安装光纤信息面板。对于毛坯房新建住宅小区光纤入户后不安装光纤信息面板，入户光缆（光皮线）预留接续长度,放置在墙内盒中并安装保护面板。 2.3 现有住宅小区改造建设模式 2.3.1 光纤入户方式：对于现有住宅小区居民同意入户安装时，采用光纤入户方式建设，光纤入户后安装光纤信息面板。 2.3.2 光纤到楼层（光纤到用户门口）方式： 对于现有住宅小区居民不同意入户安装时，采用光纤到楼层（光纤到用户门口）方式建设，入户光缆（光皮线）置于入户光缆终端盒（安装在楼层用户门外）中，用户申请业务时再将入户光缆（光皮线）引入用户家中。 2.3.3 FTTB 方式：对于适合光纤到楼建设方式的小区，可进行 FTTB 方式改造，同时配线光缆应按 FTTH 方式建设，以避免今后进行 FFTH 建设时重复施工。 2 .4 商务楼宇建设模式 2 .4 .1 FTTB 方式 首先光纤进大楼，在楼内设备间安装 ONU 或综合接入设备，提供通信语音和宽带业务。利用进楼光缆建设楼层配线提供其他宽带通信需求。 5 2 .4 .2 光纤进单位用户方式 当楼内可分出独立的各单位...
