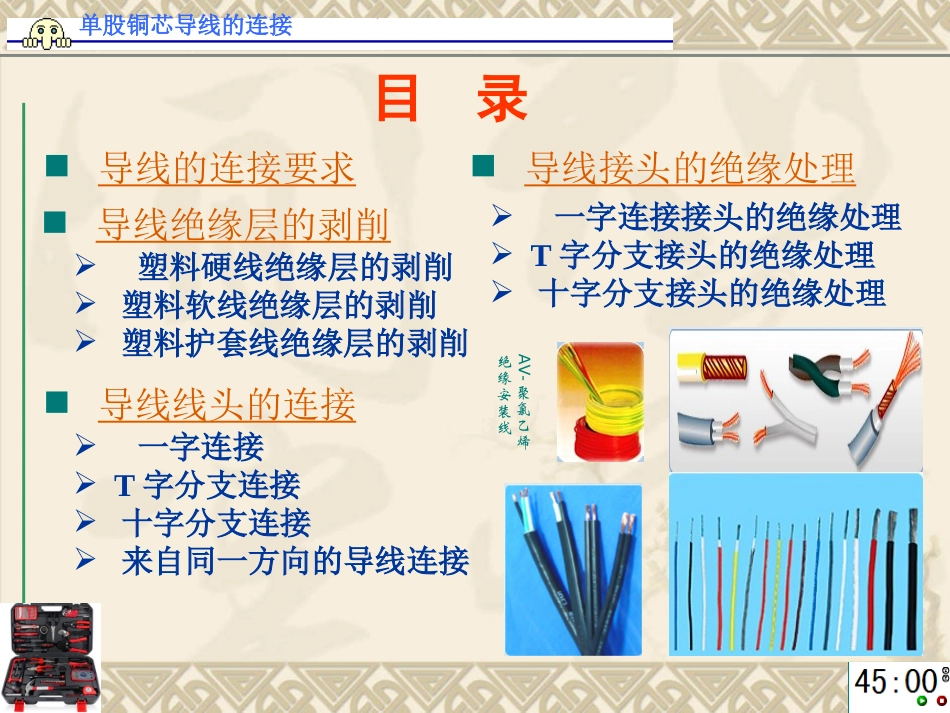

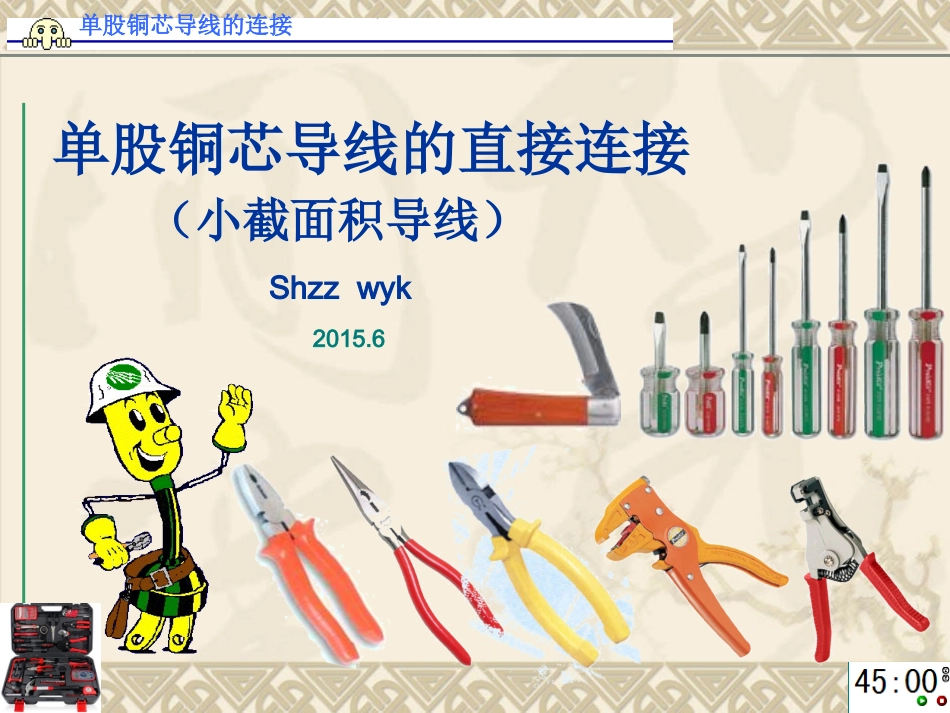

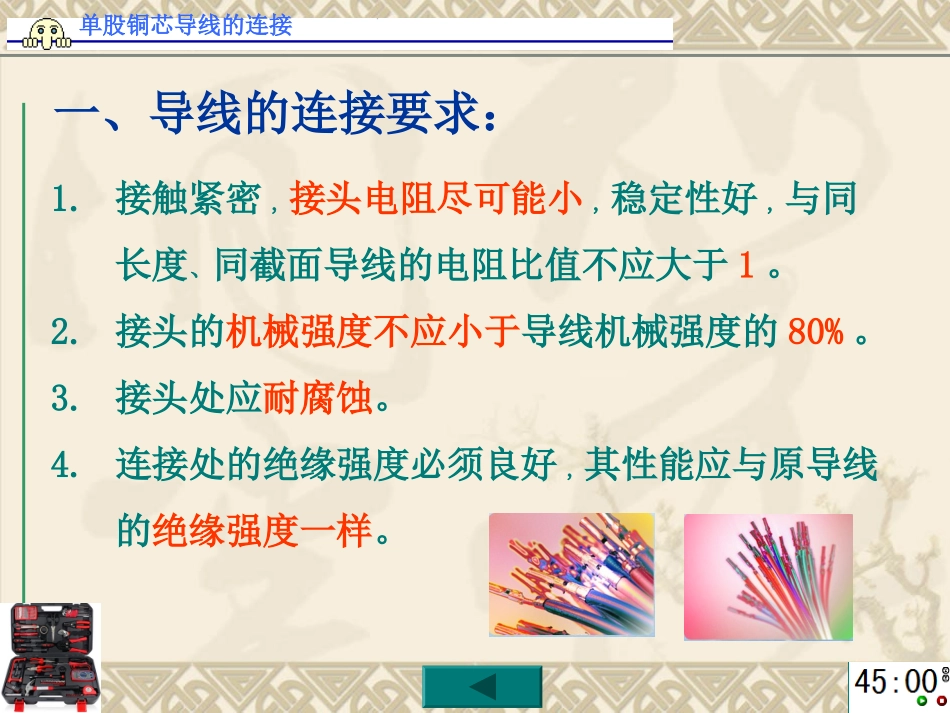

单股铜芯导线的连接单股铜芯导线的直接连接（小截面积导线）Shzzwyk2015.6单股铜芯导线的连接导线线头的连接导线接头的绝缘处理导线绝缘层的剥削导线的连接要求塑料硬线绝缘层的剥削塑料软线绝缘层的剥削塑料护套线绝缘层的剥削一字连接T字分支连接十字分支连接来自同一方向的导线连接一字连接接头的绝缘处理T字分支接头的绝缘处理十字分支接头的绝缘处理目录AV-聚氯乙烯绝缘安装线单股铜芯导线的连接1.接触紧密,接头电阻尽可能小,稳定性好,与同长度、同截面导线的电阻比值不应大于1。2.接头的机械强度不应小于导线机械强度的80%。3.接头处应耐腐蚀。4.连接处的绝缘强度必须良好,其性能应与原导线的绝缘强度一样。一、导线的连接要求：单股铜芯导线的连接①用左手握住电线,根据线头所需长短用钢丝钳口切割绝缘层,但不可切入芯线。②用右手握住钢丝钳头部用力向外去除塑料绝缘层。③如发现芯线损伤较大应重新剥削。二、导线绝缘层的剥削1.塑料硬线绝缘层的剥削1）芯线截面为4mm2或以下一般用钢丝钳（或尖嘴钳）进行剥削,方法如下：单股铜芯导线的连接①根据需要的长度用电工刀以45°角倾斜切入塑料绝缘层。②然后刀面与芯线保持25°角左右,用力向线头推削,不可切入芯线,削去上面一层塑料绝缘。③将下面塑料绝缘层向后扳翻,然后用电工刀切去。2）芯线截面大于4mm2可用电工刀来剥削绝缘层,方法如下：单股铜芯导线的连接必须用电工刀来剥削,方法如下：①按所需长度用电工刀刀尖对准芯线缝隙间划开护套层。②向后扳翻护套层,用刀切去。③其他剥削方法同塑料硬线绝缘层的去除。2.塑料软线绝缘层的剥削塑料软线绝缘层的去除不能用电工刀剥,而应用剥线钳或钢丝钳剥削。3.塑料护套线绝缘层的剥削单股铜芯导线的连接1.单股铜芯导线的一字连接三、导线线头的连接1）先将两线头去绝缘层后作X相交。2）互相绞合2-3匝后扳直。3）两线头分别在芯线上紧密缠绕6圈,剪去多余线头。4）钳平切口毛剌----防漏电。单股铜芯导线的连接圈圈2-3圈单股铜芯导线的连接2.单股铜芯导线的T字分支连接支线端和干线十字相交,使支线芯线根部留出3mm后在干线缠绕一圈,再环绕成结状,收紧线端沿干线缠绕6-8圈,剪平切口。如果连接导线截面较大,两芯线十字相交后,直接在干线上紧密缠8圈即可。单股铜芯导线的连接圈8圈单股铜芯导线的连接3.单股铜芯导线的十字分支连接将上下支路芯线的线头紧密缠绕在干路芯线上5-8圈后剪去多余线头即可。可以将上下支路芯线的线头向一个方向缠绕,也可以向左右两个方向缠绕。单股铜芯导线的连接4.来自同一方向的导线连接对于单股导线,可将一根导线的芯线紧密缠绕在其他导线的芯线上,再将其他芯线的线头折回压紧即可。对于单股导线与多股导线的连接,可将多股导线的芯线紧密缠绕在单股导线的芯线上,再将单股芯线的线头折回压紧即可。单股铜芯导线的连接四、导线接头的绝缘处理在线头连接完成后,破损的绝缘层必须恢复,恢复后的绝缘强度不应低于原有的绝缘强度。常用的绝缘材料有：黑胶布、黄蜡带、自粘性绝缘橡胶带、电气胶带等，一般绝缘带宽度为10～20mm较合适。其中,电气胶带因颜色有红、绿、黄、黑，又称相色带。单股铜芯导线的连接先包缠一层黄蜡带,再包缠一层黑胶布带。将黄蜡带从接头左边绝缘完好的绝缘层上开始包缠,包缠两圈后进入剥除了绝缘层的芯线部分(a)。包缠时黄蜡带应与导线成55度左右倾斜角,每圈压叠带宽的1/2(b),直至包缠到接头右边两圈距离的完好绝缘层处。然后将黑胶布带接在黄蜡带的尾端,按另一斜叠方向从右向左包缠(c)、(d),仍每圈压叠带宽的1/2,直至将黄蜡带完全包缠住。包缠处理中应用力拉紧胶带,注意不可稀疏,更不能露出芯线,以确保绝缘质量和用电安全。对于220V线路,也可不用黄蜡带,只用黑胶布带或塑料胶带包缠两层。在潮湿场所应使用聚氯乙烯绝缘胶带或涤纶绝缘胶带。1.一字连接导线接头的绝缘处理单股铜芯导线的连接2.T字分支接头的绝缘处理导线分支接头的绝缘处理基本方法同上，T字分支接头的包缠方向如上图所示，走一个下字形的来回，使每根导线上都包缠两层绝缘胶带，每根导线都应包缠到完好绝缘层的两倍胶带宽度处。单股铜芯导线的...
