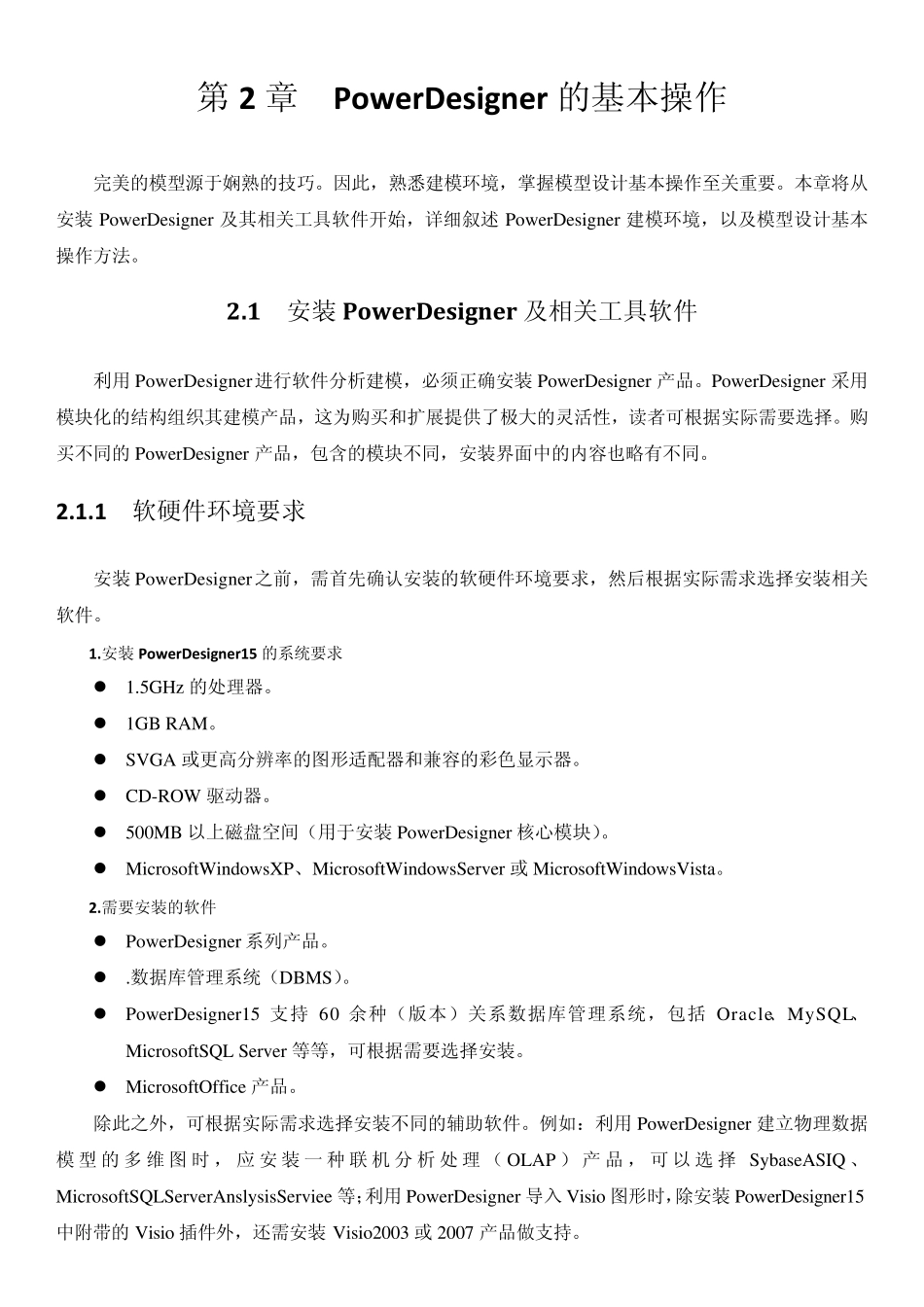

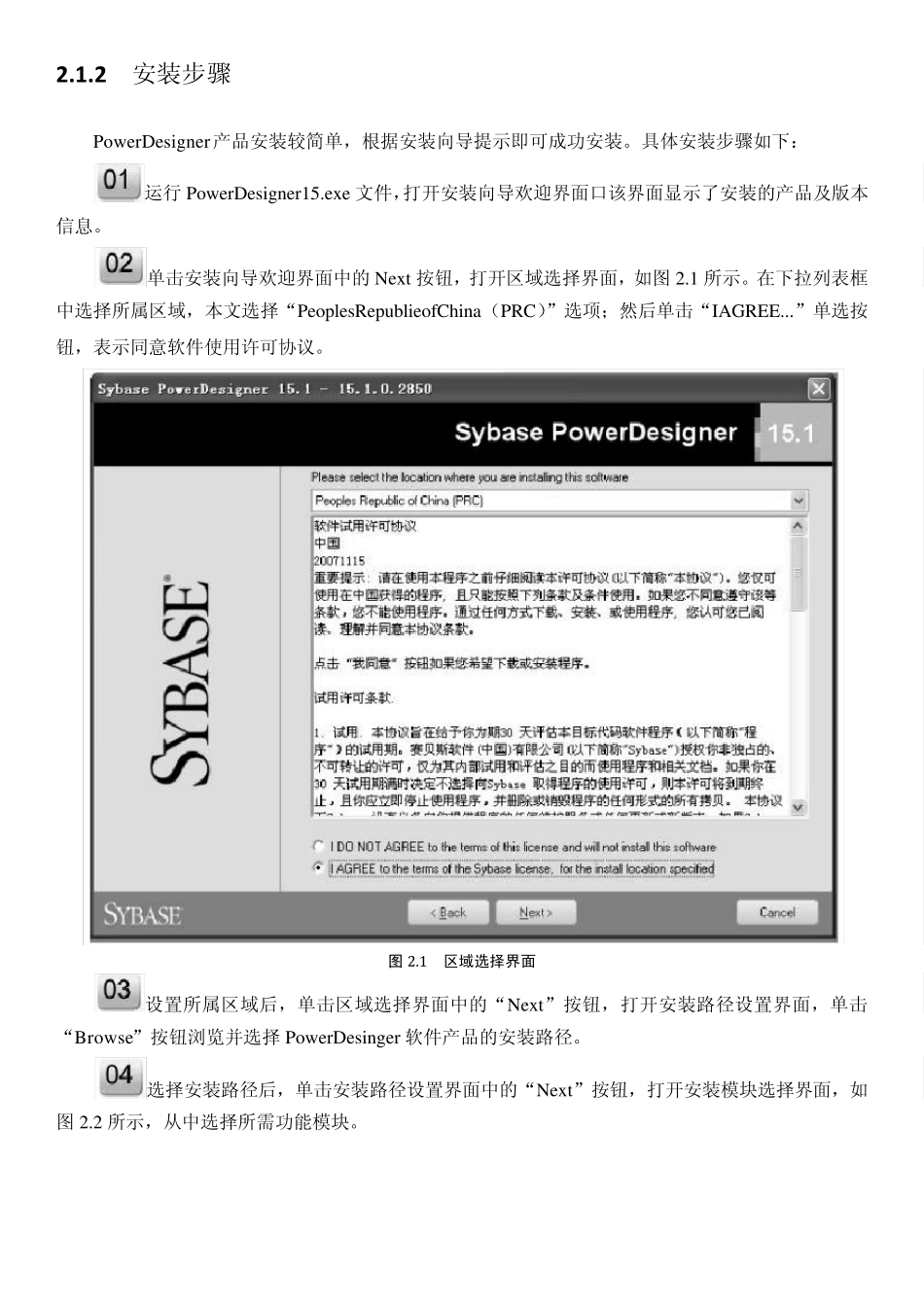

第 2 章 Pow erDesigner 的基本操作 完美的模型源于娴熟的技巧。因此，熟悉建模环境，掌握模型设计基本操作至关重要。本章将从安装 PowerDesigner 及其相关工具软件开始，详细叙述 PowerDesigner 建模环境，以及模型设计基本操作方法。 2.1 安装 Pow erDesigner 及相关工具软件 利用 PowerDesigner进行软件分析建模，必须正确安装 PowerDesigner 产品。PowerDesigner 采用模块化的结构组织其建模产品，这为购买和扩展提供了极大的灵活性，读者可根据实际需要选择。购买不同的 PowerDesigner 产品，包含的模块不同，安装界面中的内容也略有不同。 2.1.1 软硬件环境要求 安装 PowerDesigner之前，需首先确认安装的软硬件环境要求，然后根据实际需求选择安装相关软件。 1.安装 Pow erDesigner15 的系统要求  1.5GHz 的处理器。  1GB RAM。  SVGA 或更高分辨率的图形适配器和兼容的彩色显示器。  CD-ROW 驱动器。  500MB 以上磁盘空间（用于安装 PowerDesigner 核心模块）。  MicrosoftWindowsXP、MicrosoftWindowsServer 或 MicrosoftWindowsVista。 2.需要安装的软件  PowerDesigner 系列产品。  .数据库管理系统（DBMS）。  PowerDesigner15 支持 60 余种（版本）关系数据库管理系统，包括 Oracle、MySQL、MicrosoftSQL Server 等等，可根据需要选择安装。  MicrosoftOffice 产品。 除此之外，可根据实际需求选择安装不同的辅助软件。例如：利用 PowerDesigner 建立物理数据模 型 的 多 维 图时 ， 应 安 装 一 种 联 机 分 析 处 理 （OLAP ）产 品 ， 可 以 选 择 SybaseASIQ 、MicrosoftSQLServerAnslysisServiee 等；利用 PowerDesigner 导入 Visio 图形时，除安装 PowerDesigner15中附带的 Visio 插件外，还需安装 Visio2003 或 2007 产品做支持。 2 .1 .2 安装步骤 PowerDesigner产品安装较简单，根据安装向导提示即可成功安装。具体安装步骤如下： 运行PowerDesigner15.exe 文件，打开安装向导欢迎界面口该界面显示了安装的产品及版本信息。 单击安装向导欢迎界面中的Next 按钮，打开区域选择界面，如图2.1 所示。在下拉列表框中选择所属区域，本文选择“PeoplesRepublieofChina（PRC）”选项；然后单击“IAGREE...”单选按钮，表示同意软件使用许可协议。 图2 .1 区域选择界面 设置所属...
