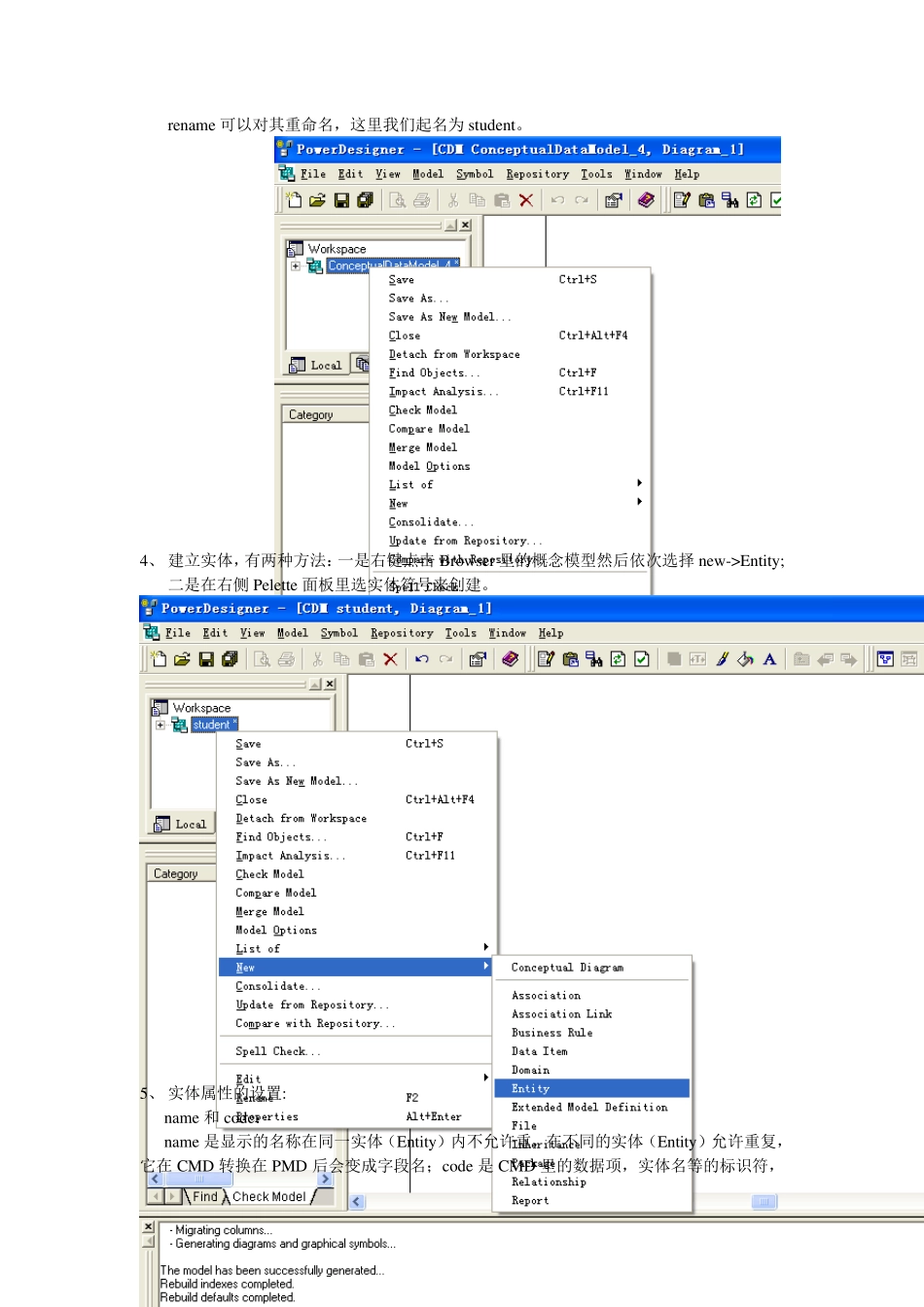

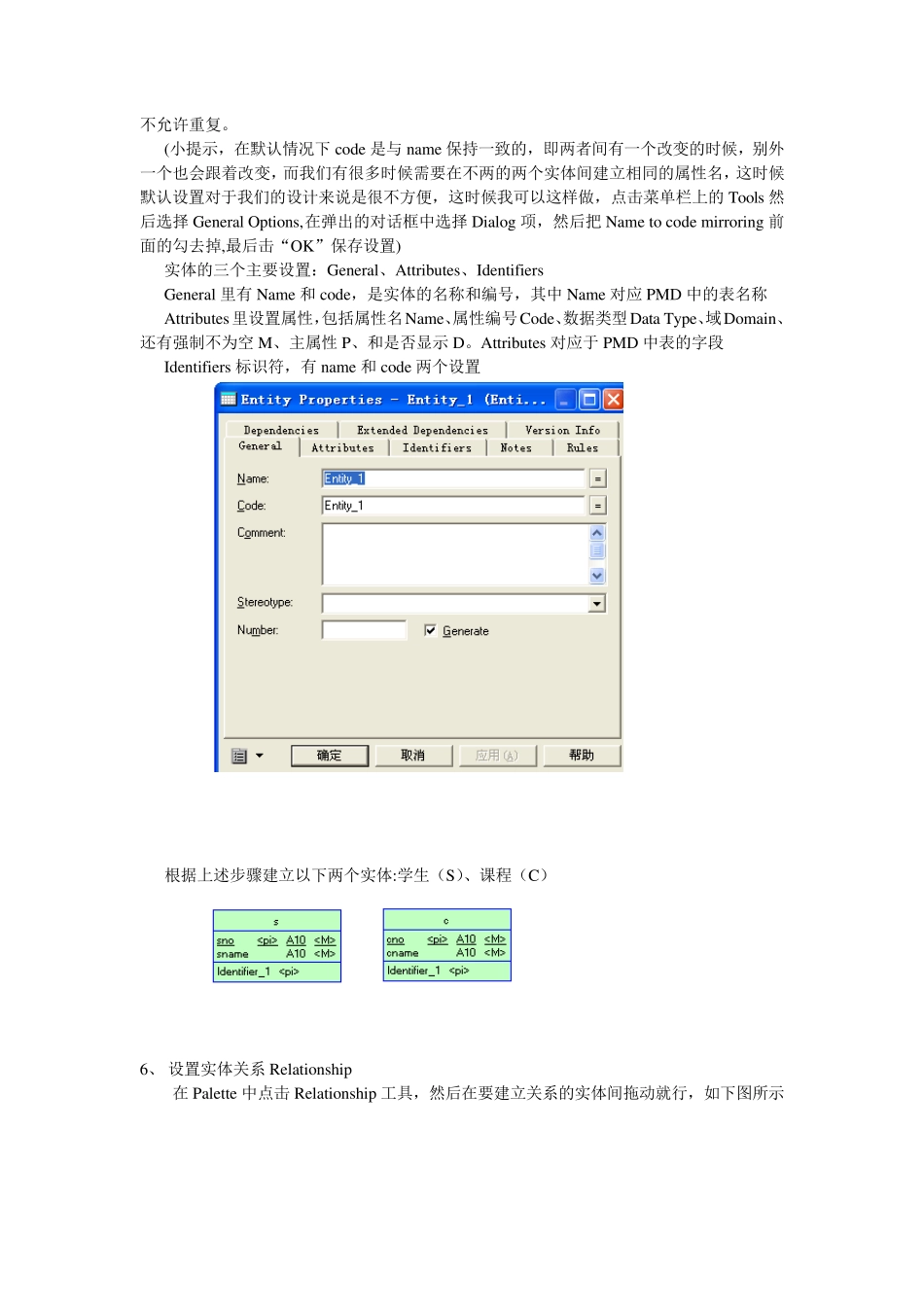

用pd 建数据库的一般过程为：概念数据模型(Conceptual Data Model 编写为CDM)—>物理数据模型(Physical Data Model 编写为PDM)—>数据库(Database) 一、,建立概念模型，这里我们主要做的是建立实体和实体间的联系。 （注意：在建立概念模型的时候我们并不能直接建立外键约束关系，外键约束是在把CDM转换成PDM 时系统根据实体间的联系生成的） 建立概念模型的过程如下： 1、 右键点击，左侧Browser 里的workspace 然后依次选择new->Conceptual Data Model 2、 在弹出的对话框中点“确定”按钮 3、 在左侧Browser 里右键点击刚才建立的概念数据模型(ConceptualDataModel)，然后选择rename 可以对其重命名，这里我们起名为student。 4、 建立实体，有两种方法：一是右键点击 Browser 里的概念模型然后依次选择 new->Entity;二是在右侧 Pelette 面板里选实体符号来创建。 5、 实体属性的设置: name 和 code： name 是显示的名称在同一实体（Entity）内不允许重，在不同的实体（Entity）允许重复，它在 CMD 转换在 PMD 后会变成字段名；code 是 CMD 里的数据项，实体名等的标识符，不允许重复。 (小提示，在默认情况下code 是与name 保持一致的，即两者间有一个改变的时候，别外一个也会跟着改变，而我们有很多时候需要在不两的两个实体间建立相同的属性名，这时候默认设置对于我们的设计来说是很不方便，这时候我可以这样做，点击菜单栏上的Tools 然后选择General Options,在弹出的对话框中选择Dialog 项，然后把Name to code mirroring 前面的勾去掉,最后击“OK”保存设置) 实体的三个主要设置：General、Attribu tes、Identifiers General 里有Name 和 code，是实体的名称和编号，其中Name 对应 PMD 中的表名称 Attribu tes里设置属性，包括属性名Name、属性编号Code、数据类型Data Ty pe、域Domain、还有强制不为空 M、主属性P、和是否显示D。Attribu tes 对应于PMD 中表的字段 Identifiers 标识符，有name 和 code 两个设置 根据上述步骤建立以下两个实体:学生（S）、课程（C） 6、 设置实体关系 Relationship 在Palette 中点击Relationship 工具，然后在要建立关系的实体间拖动就行，如下图所示 然后用鼠标双击表示关系的连线（图中的Relationship_1）,在弹出的对话框中可以设置，实体间关系的具体内容，如下图所示 General 页主要是设置关系名称Name 和...
