PowerMILL后处理修改教程VIP免费

PowerMILL后处理修改教程_第1页
1/7
PowerMILL后处理修改教程_第2页
2/7
PowerMILL后处理修改教程_第3页
3/7

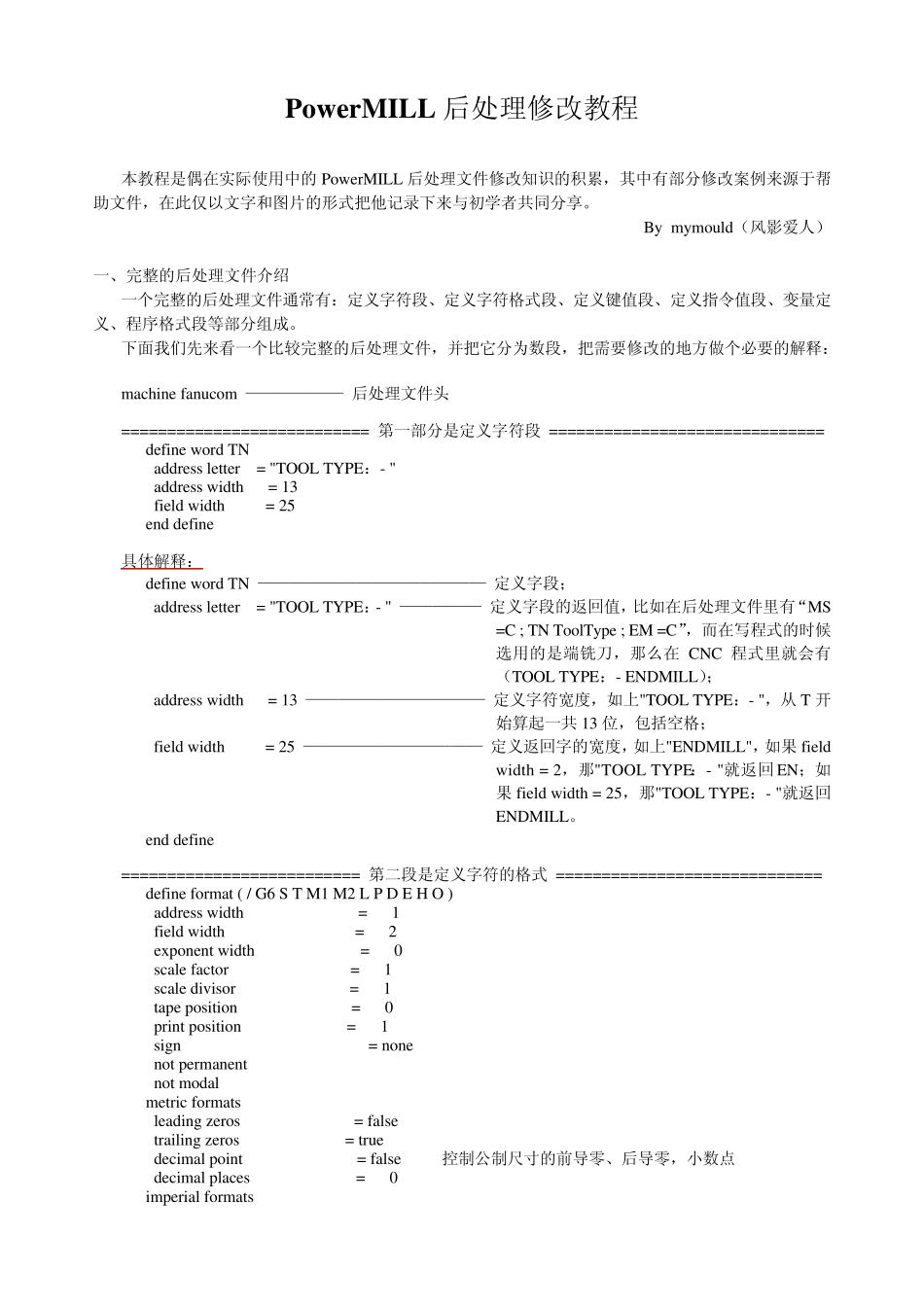

Pow erMILL 后处理修改教程 本教程是偶在实际使用中的PowerMILL 后处理文件修改知识的积累,其中有部分修改案例来源于帮助文件,在此仅以文字和图片的形式把他记录下来与初学者共同分享。 By mymould(风影爱人) 一、完整的后处理文件介绍 一个完整的后处理文件通常有:定义字符段、定义字符格式段、定义键值段、定义指令值段、变量定义、程序格式段等部分组成。 下面我们先来看一个比较完整的后处理文件,并把它分为数段,把需要修改的地方做个必要的解释: machine fanucom —————— 后处理文件头 =========================== 第一部分是定义字符段 ============================== define word TN address letter = "TOOL TYPE:- " address width = 13 field width = 25 end define 具体解释: define word TN —————————————— 定义字段; address letter = "TOOL TYPE:- " ————— 定义字段的返回值,比如在后处理文件里有“MS =C ; TN ToolType ; EM =C”,而在写程式的时候选用的是端铣刀,那么在CNC 程式里就会有(TOOL TYPE:- ENDMILL); address width = 13 ——————————— 定义字符宽度,如上"TOOL TYPE:- ",从 T 开始算起一共13 位,包括空格; field width = 25 ——————————— 定义返回字的宽度,如上"ENDMILL",如果 field width = 2,那"TOOL TYPE:- "就返回 EN;如果 field width = 25,那"TOOL TYPE:- "就返回ENDMILL。 end define ========================== 第二段是定义字符的格式 ============================= define format ( / G6 S T M1 M2 L P D E H O ) address width = 1 field width = 2 exponent width = 0 scale factor = 1 scale divisor = 1 tape position = 0 print position = 1 sign = none not permanent not modal metric formats leading zeros = false trailing zeros = true decimal point = false 控制公制尺寸的前导零、后导零,小数点 decimal places = 0 imperial formats leading zeros = false trailing zeros = true decimal point = false 控制英制尺寸的前导零、后导零,小数点 decimal places = 0 end define word order = ( OP N G1 ...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

PowerMILL后处理修改教程
