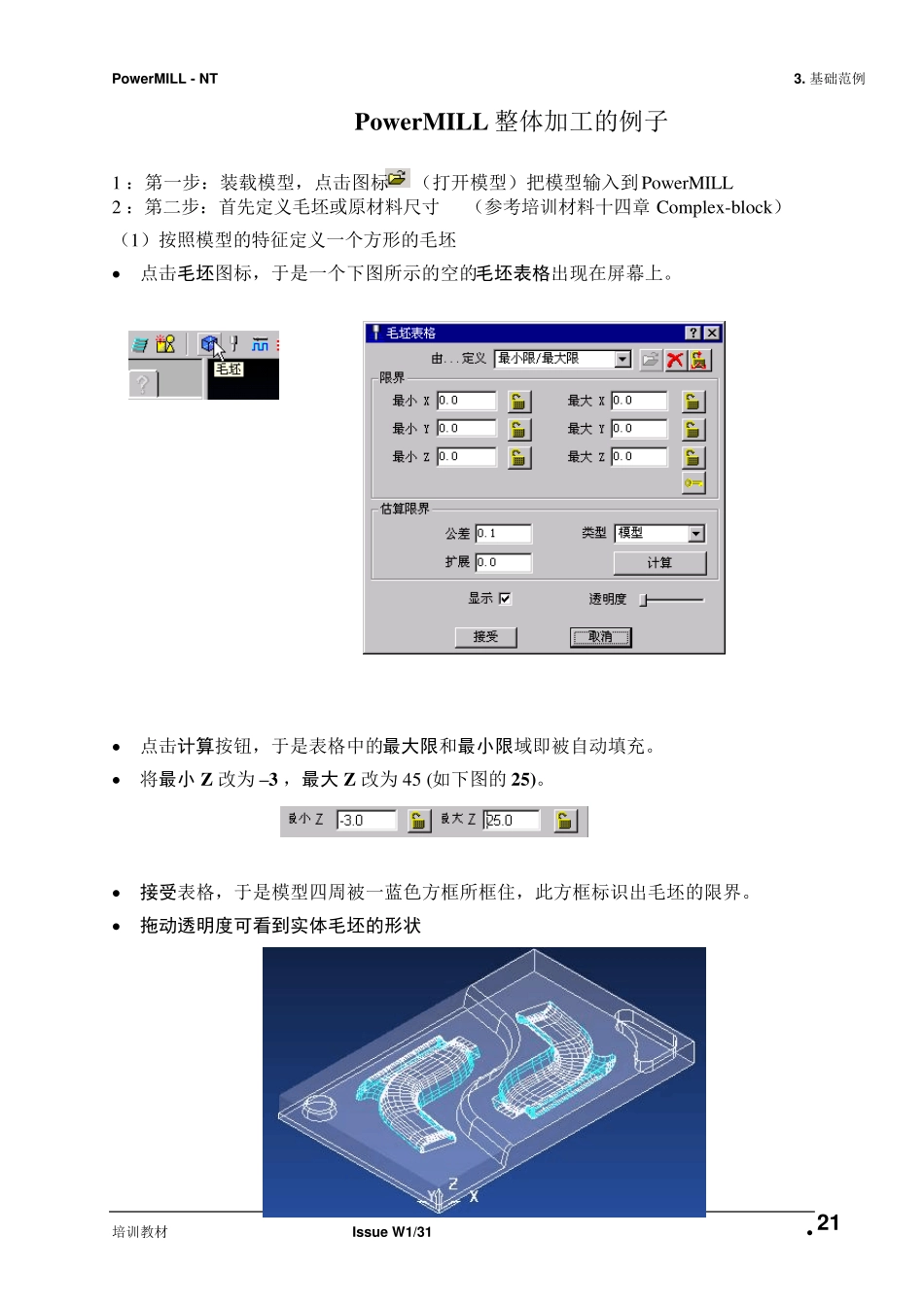

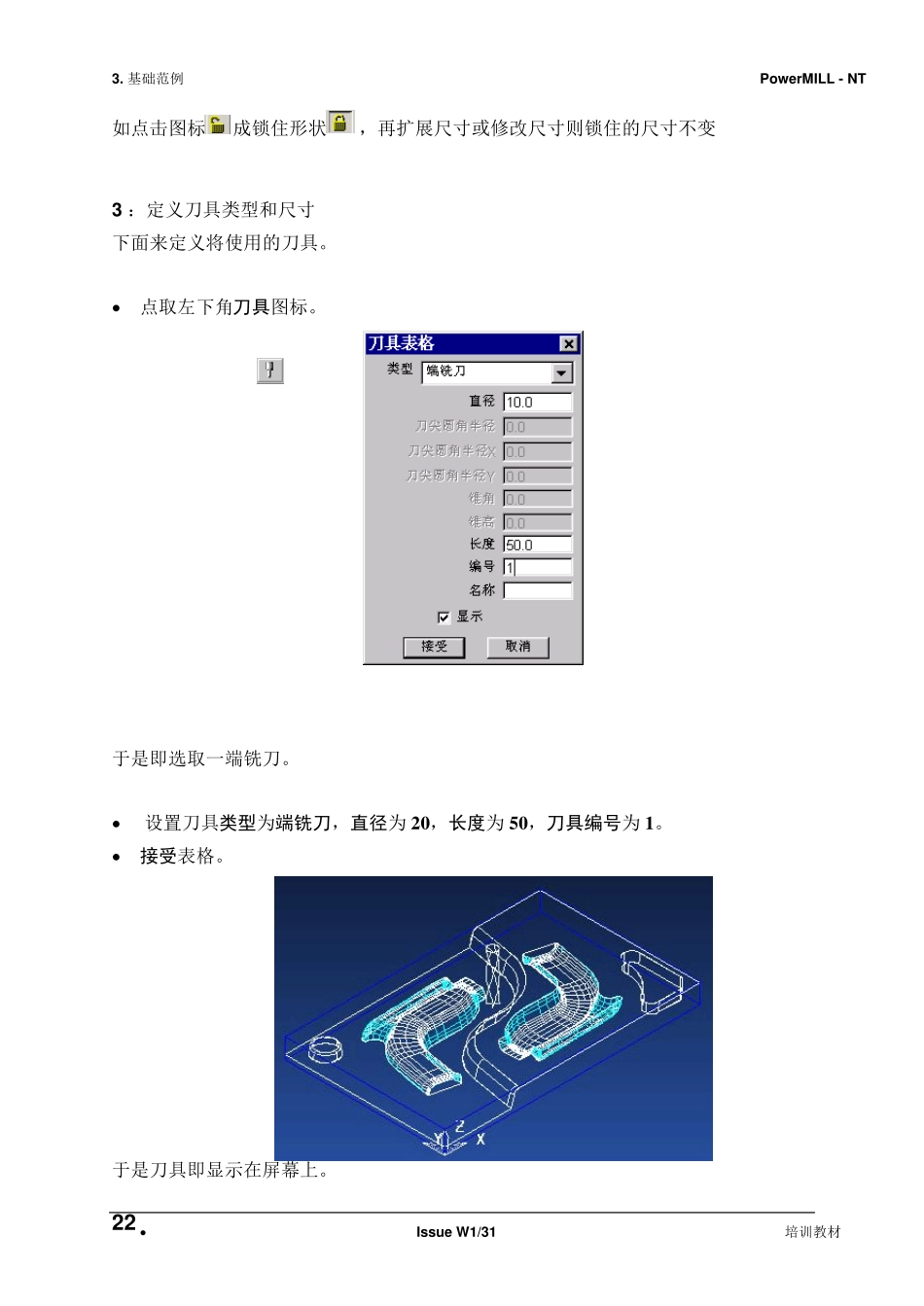

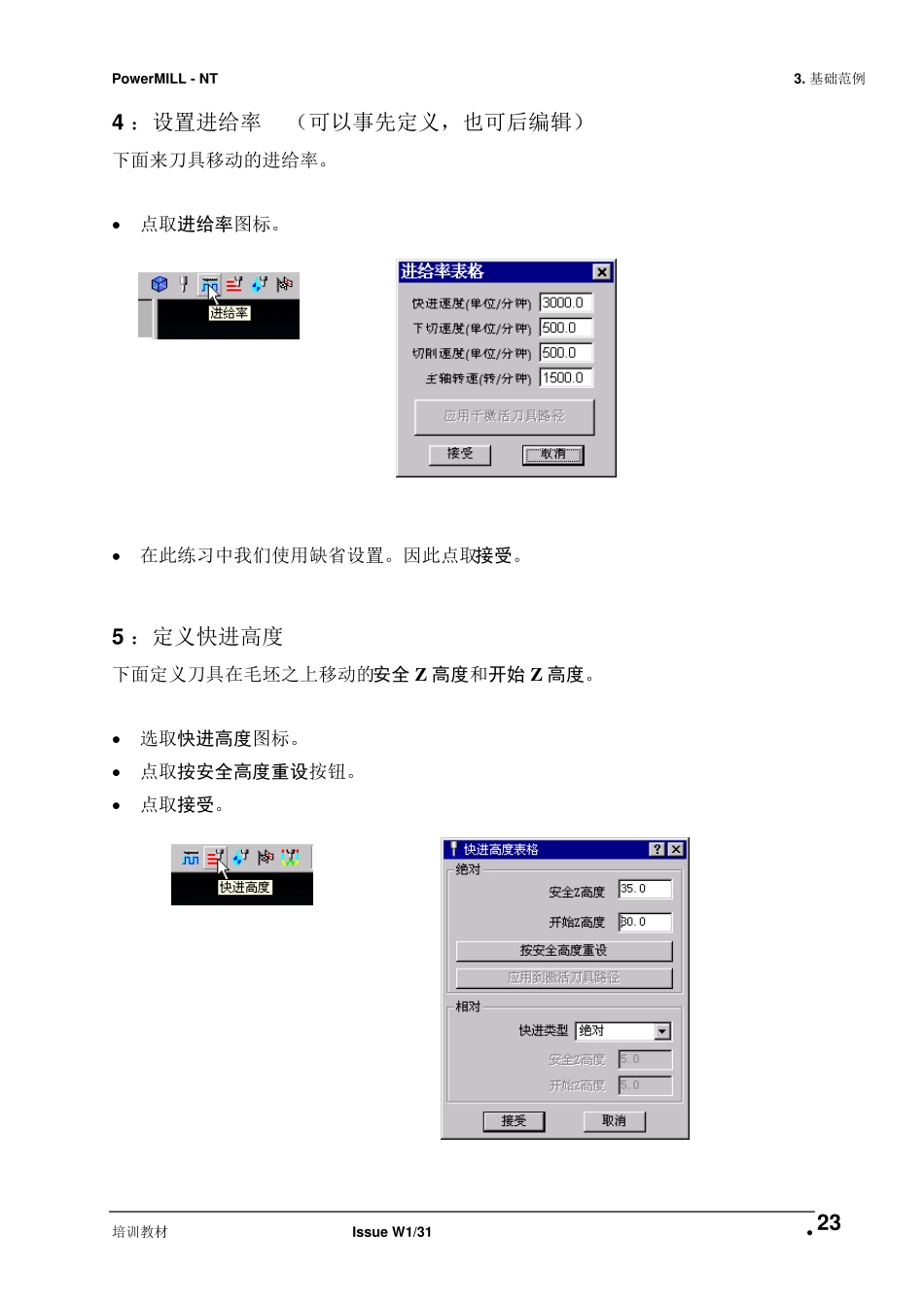

Pow erMILL - NT 3. 基础范例 培训教材 Issue W1/31  21 Pow erMILL 整体加工的例子 1 ：第一步：装载模型，点击图标（打开模型）把模型输入到PowerMILL 2 ：第二步：首先定义毛坯或原材料尺寸 （参考培训材料十四章Complex-block） （1）按照模型的特征定义一个方形的毛坯  点击毛坯图标，于是一个下图所示的空的毛坯表格出现在屏幕上。  点击计算按钮，于是表格中的最大限和最小限域即被自动填充。  将最小 Z 改为 –3 ，最大 Z 改为 45 (如下图的 25)。  接受表格，于是模型四周被一蓝色方框所框住，此方框标识出毛坯的限界。  拖动透明度可看到实体毛坯的形状 3. 基础范例 Pow erMILL - NT 22  Issue W1/31 培训教材 如点击图标成锁住形状，再扩展尺寸或修改尺寸则锁住的尺寸不变 3 ：定义刀具类型和尺寸 下面来定义将使用的刀具。  点取左下角刀具图标。 于是即选取一端铣刀。  设置刀具类型为端铣刀，直径为 20，长度为 50，刀具编号为 1。  接受表格。 于是刀具即显示在屏幕上。 Pow erMILL - NT 3. 基础范例 培训教材 Issue W1/31  23 4 ：设置进给率 （可以事先定义，也可后编辑） 下面来刀具移动的进给率。  点取进给率图标。  在此练习中我们使用缺省设置。因此点取接受。 5 ：定义快进高度 下面定义刀具在毛坯之上移动的安全 Z 高度和开始 Z 高度。  选取快进高度图标。  点取按安全高度重设按钮。  点取接受。 3. 基础范例 Pow erMILL - NT 24  Issue W1/31 培训教材 6 ：定义刀具基准点 设置刀具原点或基准点位置。  点取刀具基准点图标。  按下图数据改变刀具基准点。  点取接受。  这样刀具即位于新的初始点位置。 注释：定义完加工所需要的参数后，然后选择加工策略，在实现每个加工策略前，上面的定义的参数如果没有更改，则不需要重新定义。例如只有刀具更改了，那只需要定义刀具，其它的参数则不需要重新定义 7. 产生区域清除加工策略 在 Pow erMILL 中，我们称粗加工为区域清除。产生区域清除刀具路径需：  产生 Z 高度。  定义策略。  选取值。 Pow erMILL - NT 3. 基础范例 培训教材 Issue W1/31  25 产生Z 高度 Z 高度是在一定Z 轴高度上的一些平面，区域清除刀具路径将在这些平面上产生。可使用多种方法来定...
