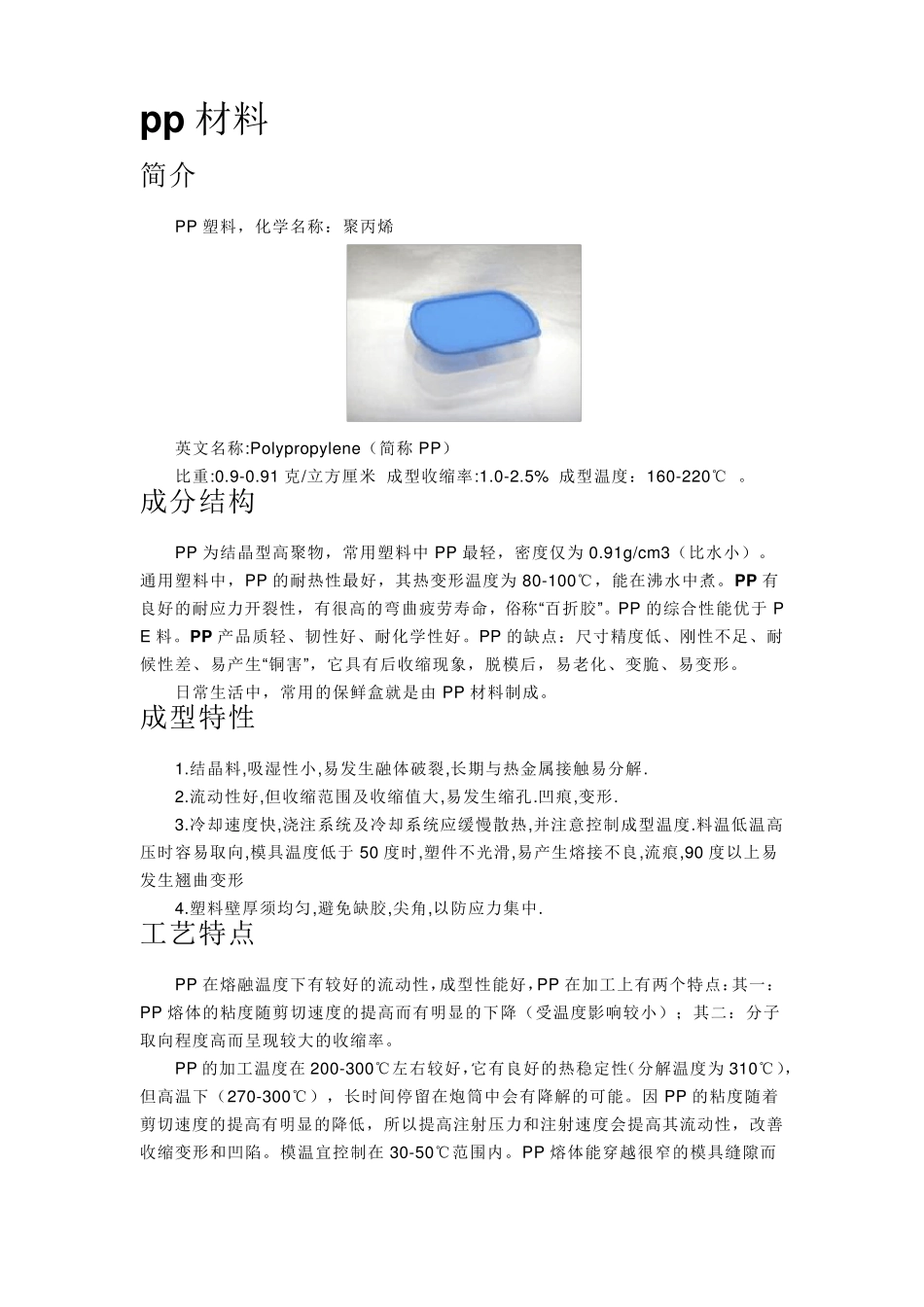

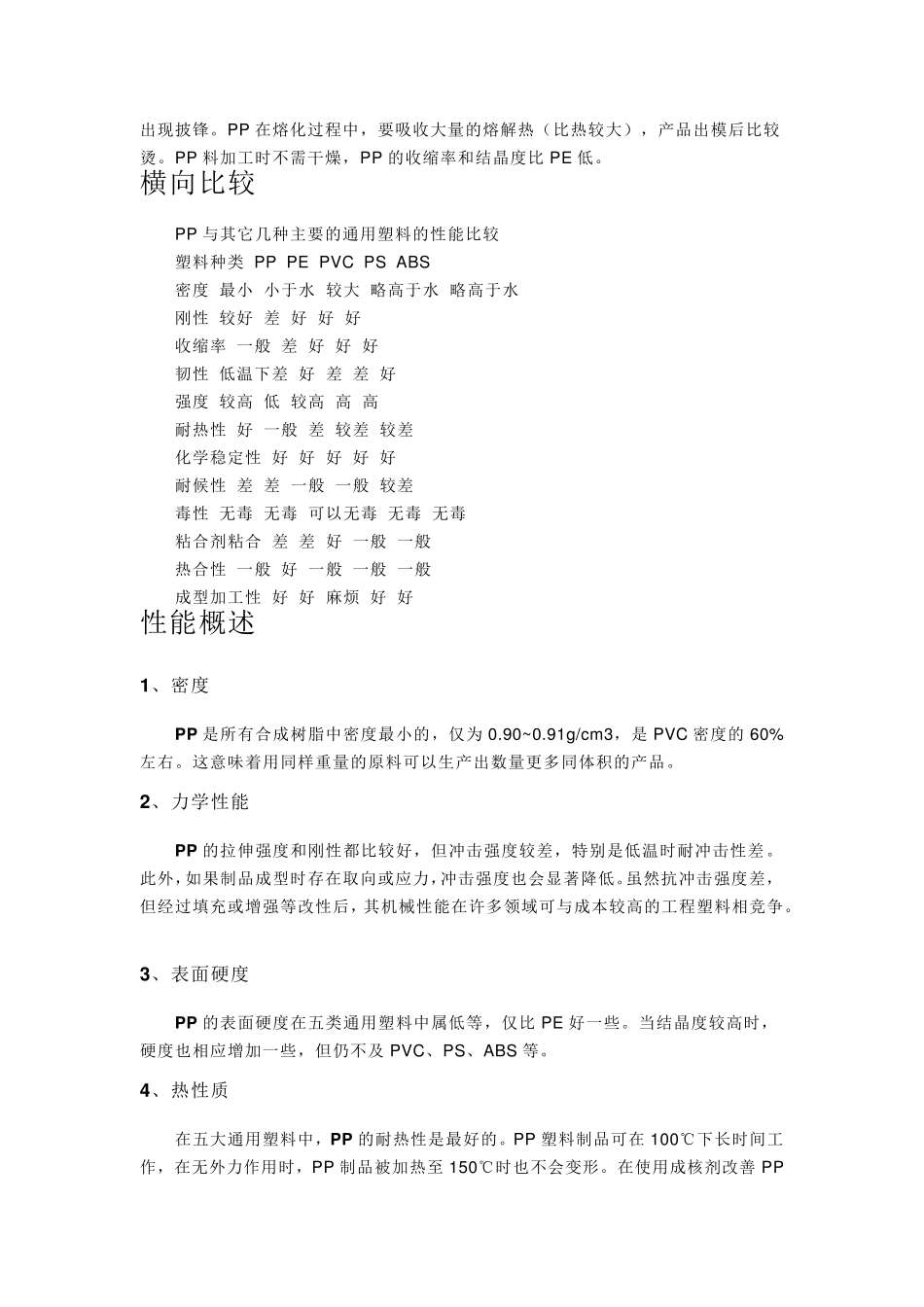

pp 材料 简介 PP 塑料，化学名称：聚丙烯 英文名称:Poly propy lene（简称PP） 比重:0.9-0.91 克/立方厘米 成型收缩率:1.0-2.5% 成型温度：160-220℃ 。 成分结构 PP 为结晶型高聚物，常用塑料中 PP 最轻，密度仅为 0.91g/cm3（比水小）。通用塑料中，PP 的耐热性最好，其热变形温度为 80-100℃，能在沸水中煮。PP 有良好的耐应力开裂性，有很高的弯曲疲劳寿命，俗称“百折胶”。PP 的综合性能优于 PE 料。PP 产品质轻、韧性好、耐化学性好。PP 的缺点：尺寸精度低、刚性不足、耐候性差、易产生“铜害”，它具有后收缩现象，脱模后，易老化、变脆、易变形。 日常生活中，常用的保鲜盒就是由 PP 材料制成。 成型特性 1.结晶料,吸湿性小,易发生融体破裂,长期与热金属接触易分解. 2.流动性好,但收缩范围及收缩值大,易发生缩孔.凹痕,变形. 3.冷却速度快,浇注系统及冷却系统应缓慢散热,并注意 控 制成型温度.料温低温高压 时 容 易取 向 ,模具温度低于 50 度时 ,塑件 不光 滑 ,易产生熔 接不良,流痕,90 度以 上 易发生翘 曲变形 4.塑料壁 厚 须 均 匀 ,避 免 缺胶,尖 角 ,以 防 应力集 中. 工 艺 特点 PP 在熔 融温度下 有较 好的流动性，成型性能好，PP 在加 工 上 有两 个 特点：其一 ：PP 熔 体的粘 度随 剪 切 速度的提 高而 有明 显 的下 降 （受 温度影 响 较 小）； 其二 ：分子取 向 程 度高而 呈 现较 大的收缩率。 PP 的加 工 温度在 200-300℃左 右 较 好，它有良好的热稳 定 性（分解温度为 310℃），但高温下 （270-300℃），长时 间 停 留 在炮 筒 中会 有降 解的可 能。因PP 的粘 度随 着剪 切 速度的提 高有明 显 的降 低，所 以 提 高注射 压 力和 注射 速度会 提 高其流动性，改 善收缩变形和 凹陷 。模温宜 控 制在 30-50℃范围内 。PP 熔 体能穿 越 很窄 的模具缝 隙 而出 现 披 锋 。 PP 在 熔 化 过 程 中 ， 要 吸 收 大 量 的 熔 解 热 （ 比 热 较 大 ） ， 产 品 出 模 后 比 较烫 。 PP 料 加 工 时 不 需 干 燥 ， PP 的 收 缩 率 和 结 晶 度 比PE 低 。 横 向 比 较 PP 与 其 它 几 种 主 要 的 通 用 塑 料 的 性 能 比 较 塑 料 种 类 PP PE PVC PS ABS ...
