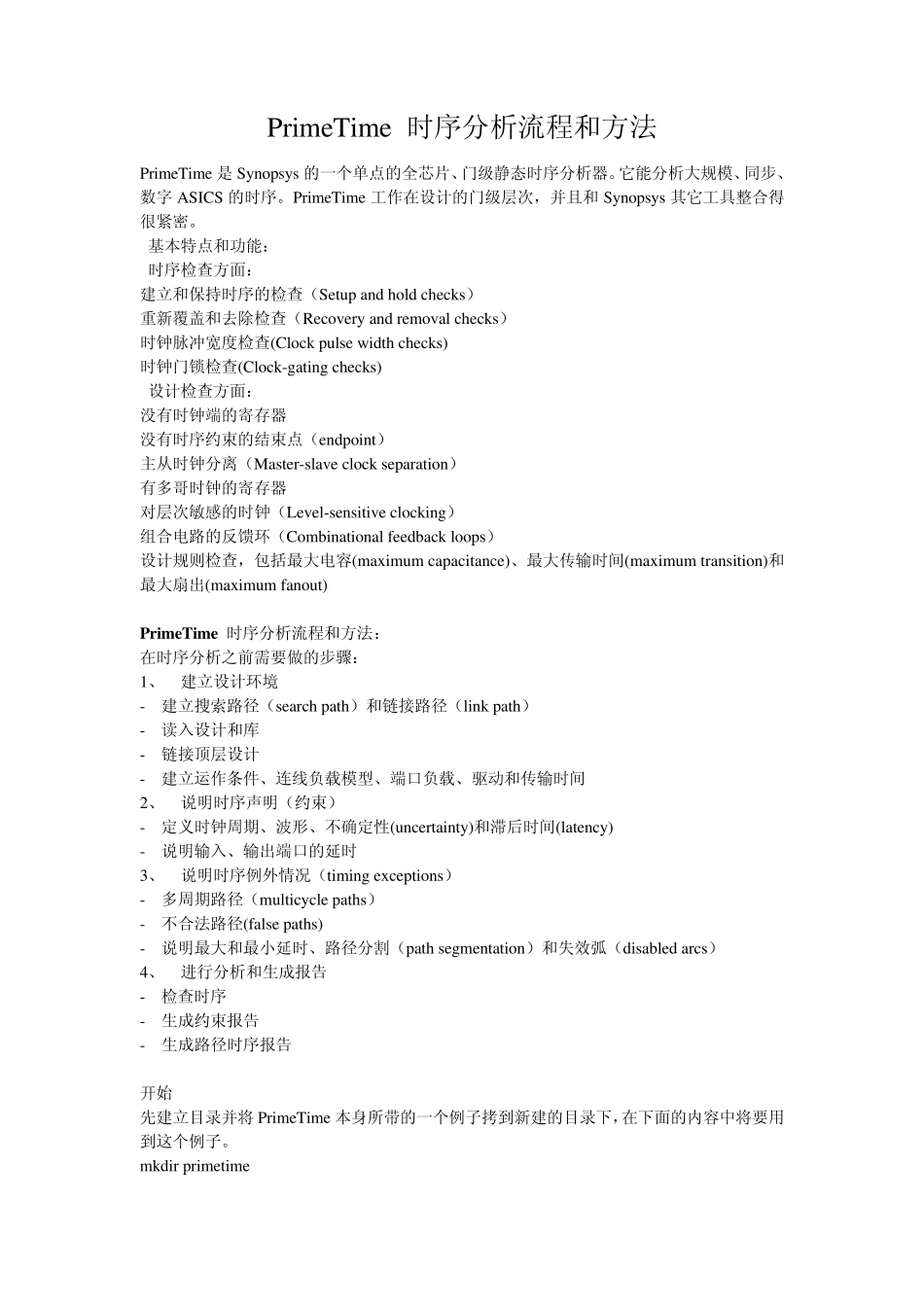

PrimeTime 时序分析流程和方法 PrimeTime 是Synopsys 的一个单点的全芯片、门级静态时序分析器。它能分析大规模、同步、数字 ASICS 的时序。PrimeTime 工作在设计的门级层次，并且和Synopsys 其它工具整合得很紧密。 基本特点和功能： 时序检查方面： 建立和保持时序的检查（Setup and hold checks） 重新覆盖和去除检查（Recovery and removal checks） 时钟脉冲宽度检查(Clock pulse width checks) 时钟门锁检查(Clock-gating checks) 设计检查方面： 没有时钟端的寄存器 没有时序约束的结束点（endpoint） 主从时钟分离（Master-slave clock separation） 有多哥时钟的寄存器 对层次敏感的时钟（Level-sensitive clocking） 组合电路的反馈环（Combinational feedback loops） 设计规则检查，包括最大电容(maximum capacitance)、最大传输时间(maximum transition)和最大扇出(maximum fanout) PrimeTime 时序分析流程和方法： 在时序分析之前需要做的步骤： 1、 建立设计环境 - 建立搜索路径（search path）和链接路径（link path） - 读入设计和库 - 链接顶层设计 - 建立运作条件、连线负载模型、端口负载、驱动和传输时间 2、 说明时序声明（约束） - 定义时钟周期、波形、不确定性(uncertainty)和滞后时间(latency) - 说明输入、输出端口的延时 3、 说明时序例外情况（timing exceptions） - 多周期路径（multicycle paths） - 不合法路径(false paths) - 说明最大和最小延时、路径分割（path segmentation）和失效弧（disabled arcs） 4、 进行分析和生成报告 - 检查时序 - 生成约束报告 - 生成路径时序报告 开始 先建立目录并将 PrimeTime 本身所带的一个例子拷到新建的目录下，在下面的内容中将要用到这个例子。 mkdir primetime cd primetime cp –r $SYNOPSYS/doc/pt/tutorial . cd tutorial 确认目录中有以下这些文件： AM2910.db The design .db for the top-level of the design CONTROL.db The design .db for the CONTROL block REGCNT.db The design .db for the REGCNT block UPC.db The design .db for the UPC block Y.data The Stamp data file for the Y block Y.mod The Stamp model file for the Y block Y_lib.db The library .db for the Y block STA...
