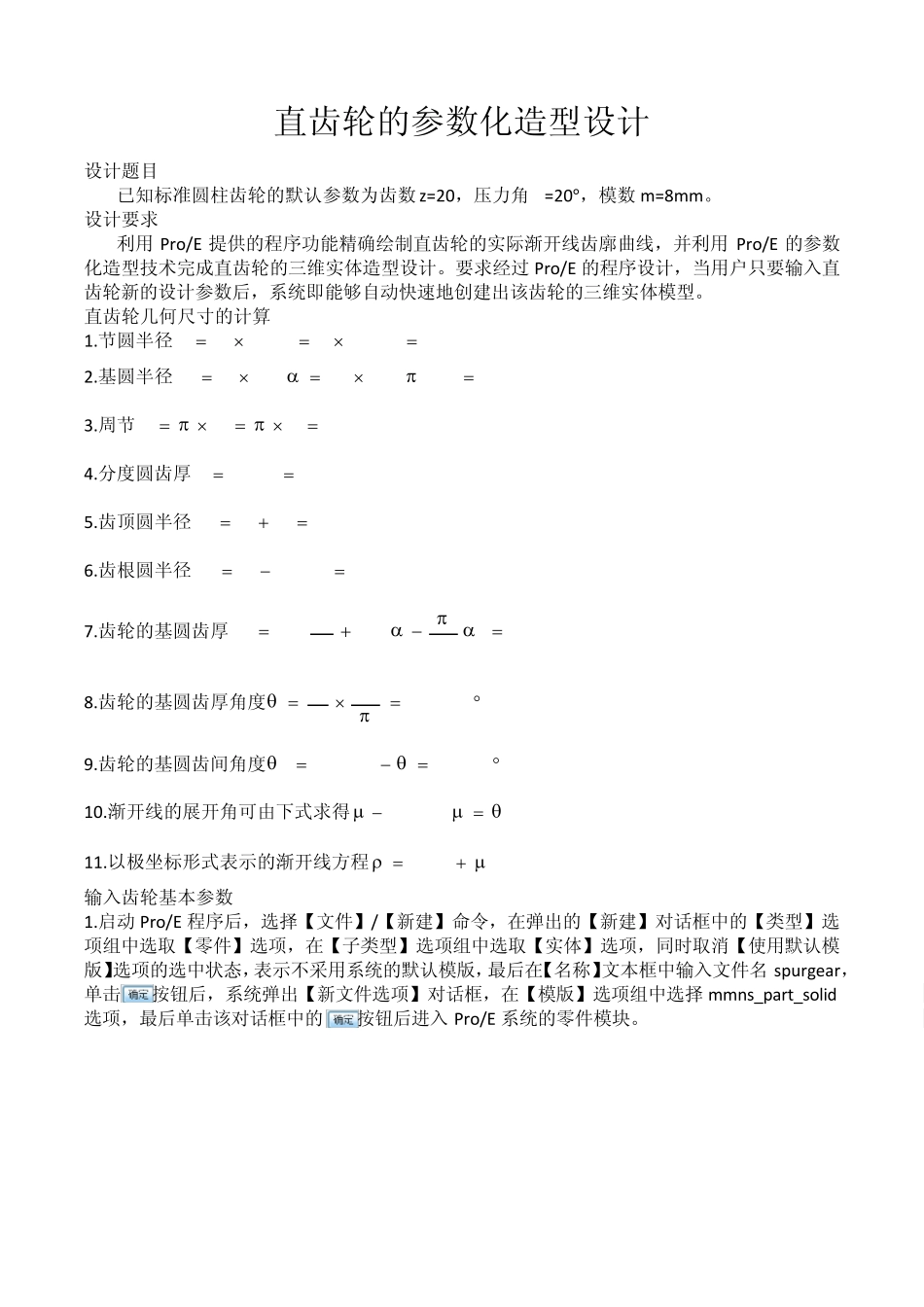

proe5.0直齿齿轮参数化建模_第1页
1/21
proe5.0直齿齿轮参数化建模_第2页
2/21
proe5.0直齿齿轮参数化建模_第3页
3/21
直齿轮的参数化造型设计 设计题目 已知标准圆柱齿轮的默认参数为齿数z=20,压力角α=20°,模数m=8mm。 设计要求 利用 Pro/E 提供的程序功能精确绘制直齿轮的实际渐开线齿廓曲线,并利用 Pro/E 的参数化造型技术完成直齿轮的三维实体造型设计。要求经过 Pro/E 的程序设计,当用户只要输入直齿轮新的设计参数后,系统即能够自动快速地创建出该齿轮的三维实体模型。 直齿轮几何尺寸的计算 1.节圆半径mmzmr802/2082/ 2.基圆半径mmrrb1754.75)9/cos(80cos 3.周节mmmp1327.258 4.分度圆齿厚mmps5664.122/ 5.齿顶圆半径mmmrra88 6.齿根圆半径mmmrrf7025.1 7.齿轮的基圆齿厚mmrsrsbb0494.14)180tan2(2 8.齿轮的基圆齿厚角度7079.10180bbrs 9.齿轮的基圆齿间角度2921.7/360zw 10.渐开线的展开角可由下式求得 arctan 11.以极坐标形式表示的渐开线方程21 br 输入齿轮基本参数 1.启动 Pro/E 程序后,选择【文件】/【新建】命令,在弹出的【新建】对话框中的【类型】选项组中选取【零件】选项,在【子类型】选项组中选取【实体】选项,同时取消【使用默认模版】选项的选中状态,表示不采用系统的默认模版,最后在【名称】文本框中输入文件名 spurgear,单击按钮后,系统弹出【新文件选项】对话框,在【模版】选项组中选择 mmns_part_solid选项,最后单击该对话框中的按钮后进入 Pro/E 系统的零件模块。 图1-1 【新建】对话框图1-2 【新文件选项】对话框 2.选择【工具】/【程序】命令,则系统弹出【菜单管理器】瀑布式菜单,在其中的【程序】菜单中选择【编辑设计】选项。 3.此时系统会自动打开记事本应用程序。在记事本应用程序中添加如图1-3 示的程序。当程序输入完成后,选择记事本程序主菜单中的【文件】/【保存】命令将程序存盘,然后选择【文件】/【退出】命令退出记事本应用程序。 图1-3 添加的程序 4.当在记事本中输入的程序正确无误时,系统便会出现如图1-4 示对话框,此处单击按钮,便将所做的更改保存到了模型。此时系统弹出如图1-5 示的【得到输入】菜单,单击【当前值】选项,表示将采用模型中现有的参数值。 图1-5 【确认】对话框图1-6 【得到输入】对话框 5.开始创建轮坯。选择【插入】/【拉伸】命令,单击绘图区右侧工具栏中的草绘工具按钮,选择标准基准平面 FRONT 作为草...
