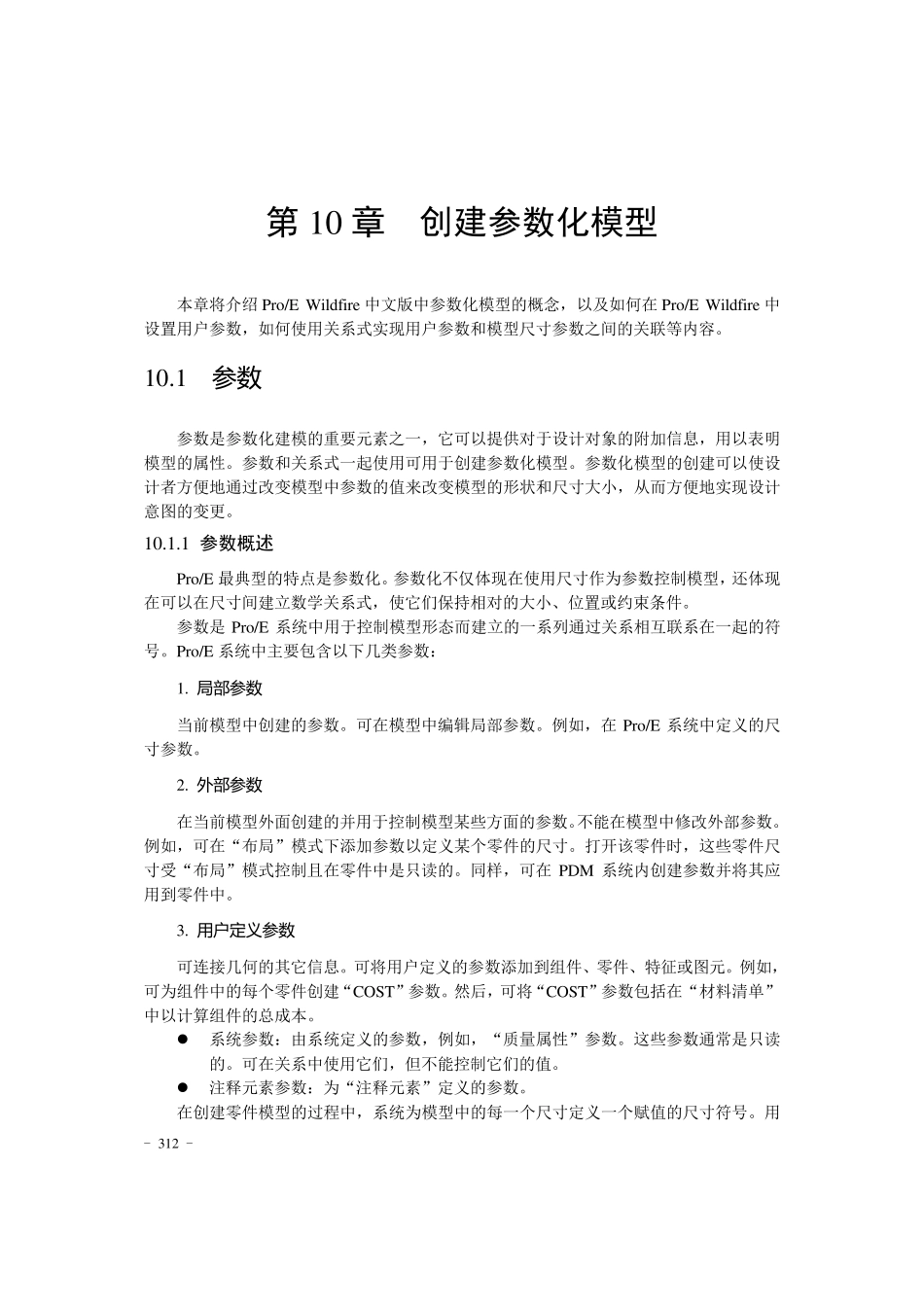

- 312 - 第10 章 创建参数化模型 本 章 将 介 绍 Pro/E Wildfire 中 文 版 中 参 数 化 模 型 的 概 念 ， 以 及 如 何 在 Pro/E Wildfire 中设 置 用 户 参 数 ， 如 何 使 用 关 系 式 实 现 用 户 参 数 和 模 型 尺 寸 参 数 之 间 的 关 联 等 内 容 。 10.1 参 数 参 数 是 参 数 化 建 模 的 重 要 元 素 之 一 ， 它 可 以 提 供 对 于 设 计 对 象 的 附 加 信 息 ， 用 以 表 明模 型 的 属 性 。 参 数 和 关 系 式 一 起 使 用 可 用 于 创 建 参 数 化 模 型 。 参 数 化 模 型 的 创 建 可 以 使 设计 者 方 便 地 通 过 改 变 模 型 中 参 数 的 值 来 改 变 模 型 的 形 状 和 尺 寸 大 小 ， 从 而 方 便 地 实 现 设 计意 图 的 变 更 。 10.1.1 参数概述 Pro/E 最 典 型 的 特 点 是 参 数 化 。 参 数 化 不 仅 体 现 在 使 用 尺 寸 作 为 参 数 控 制 模 型 ， 还 体 现在 可 以 在 尺 寸 间 建 立 数 学 关 系 式 ， 使 它 们 保 持 相 对 的 大 小 、 位 置 或 约 束 条 件 。 参 数 是Pro/E 系 统 中 用 于 控 制 模 型 形 态 而 建 立 的 一 系 列 通 过 关 系 相 互 联 系 在 一 起 的 符号 。 Pro/E 系 统 中 主 要 包 含 以 下 几 类 参 数 ： 1. 局 部 参 数 当 前 模 型 中 创 建 的 参 数 。 可 在 模 型 中 编 辑 局部参 数 。 例如 ， 在Pro/E 系 统 中 定义的 尺寸 参 数 。 2. 外 部 参 数 在 当 前 模 型 外面创 建 的 并用 于 控 制 模 型 某些方 面的 参 数 。不 能在 模 型 中 修改 外部参 数 。例如 ， 可 在 “布局”模 式 下 添加 参 数 以 定义某个零件 的 尺 寸 。 打开该零件 时， 这些零件 尺寸 受“布局”模 式 控 制 且在 零件 中 是 只读的 。 同样， 可 在PDM 系 统 内 创 建 参 数 并将 其应用 到零件 中 。 3. 用 户 定 义 参 数 可 连 接 几 何 的 其它 信 息 。 可 将 用 户 定义的 参 数 添加 到组 件 ...
