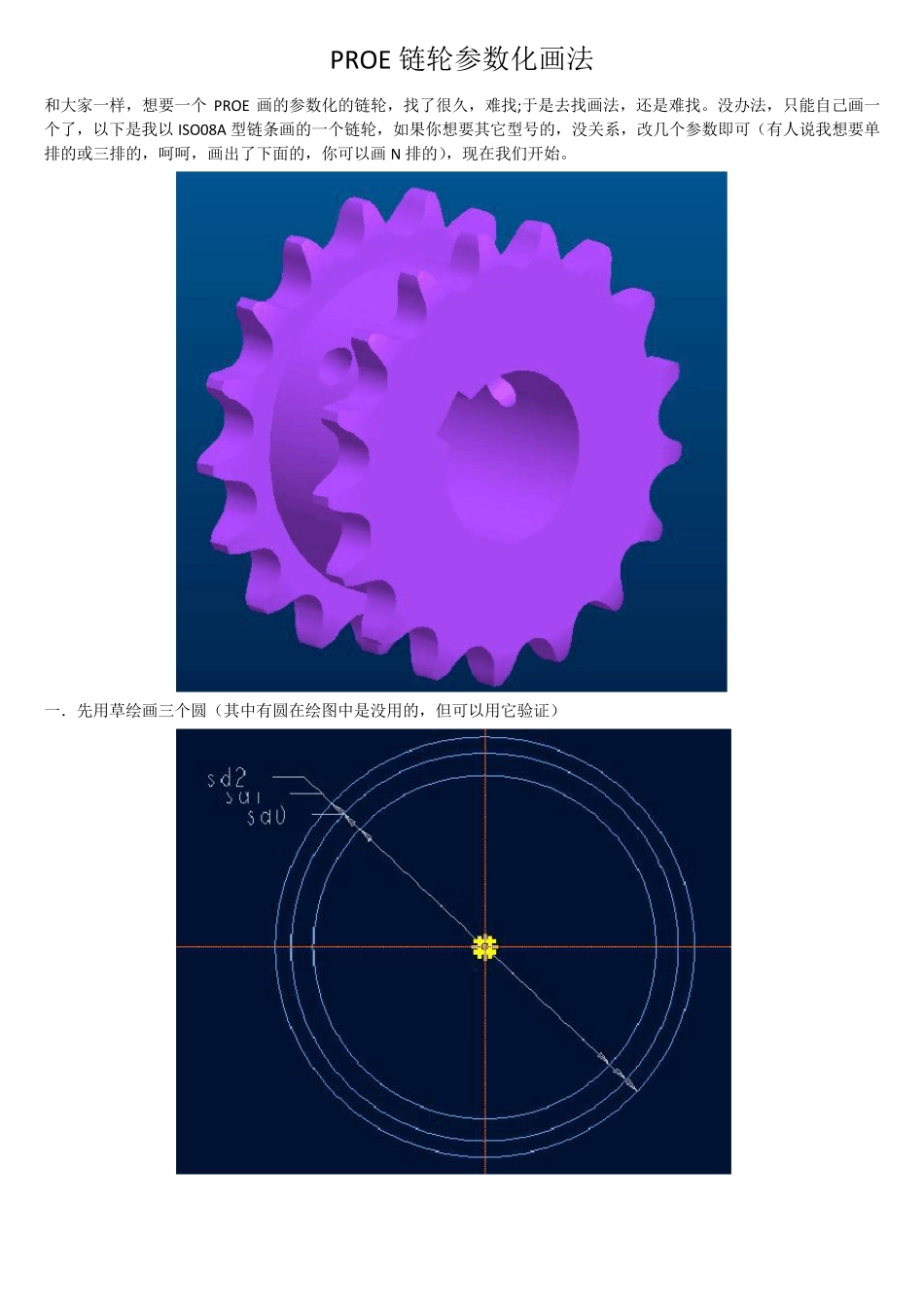

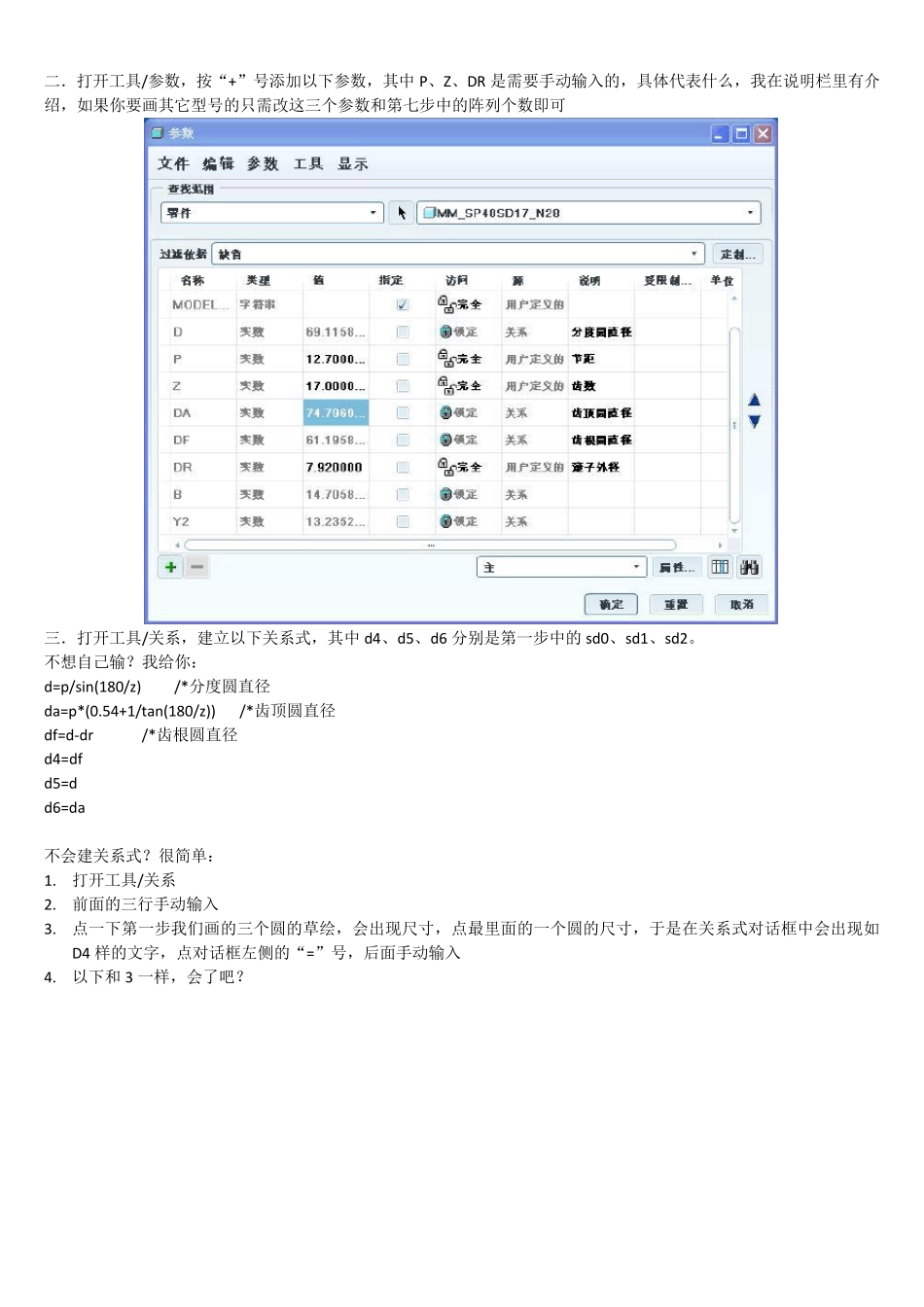

PROE 链轮参数化画法 和大家一样，想要一个PROE 画的参数化的链轮，找了很久，难找;于是去找画法，还是难找。没办法，只能自己画一个了，以下是我以 ISO08A 型链条画的一个链轮，如果你想要其它型号的，没关系，改几个参数即可（有人说我想要单排的或三排的，呵呵，画出了下面的，你可以画N 排的），现在我们开始。 一．先用草绘画三个圆（其中有圆在绘图中是没用的，但可以用它验证） 二．打开工具/参数，按“+”号添加以下参数，其中 P、Z、DR 是需要手动输入的，具体代表什么，我在说明栏里有介绍，如果你要画其它型号的只需改这三个参数和第七步中的阵列个数即可 三．打开工具/关系，建立以下关系式，其中 d4、d5、d6 分别是第一步中的 sd0、sd1、sd2。 不想自己输？我给你： d=p/sin(180/z) /*分度圆直径 da=p*(0.54+1/tan(180/z)) /*齿顶圆直径 df=d-dr /*齿根圆直径 d4=df d5=d d6=da 不会建关系式？很简单： 1. 打开工具/关系 2. 前面的三行手动输入 3. 点一下第一步我们画的三个圆的草绘，会出现尺寸，点最里面的一个圆的尺寸，于是在关系式对话框中会出现如D4 样的文字，点对话框左侧的“=”号，后面手动输入 4. 以下和 3 一样，会了吧？ 四．以第一步中的三个圆中最大的一个圆我参考，画下图左侧的实体圆柱，须注意的是须选两侧拉伸 五．以第四步所画圆柱的一面为草绘平面画下图中左侧的草绘部分，并建立右侧的关系式，这一步是关键，我会多用几个图来说明，在绘制的时候尽量接近我图中的尺寸，以免画不出来，这是我的经验，请仔细对照后面三个图中的尺寸和关系式，还有约束关系，一定要有耐心，我画的时候可是下了不少功夫的 sd3=0.5025*dr+0.05 /*R1 sd28=180/z B=18-56/Z /*工作段圆弧中心角 y2=17-64/z /*齿形半角 sd108=1.3025*DR+0.05 /*R2 sd107=dr*(1.3*cos(y2)+0.8*cos(b)-1.3025)-0.05 /*R3 sd5=2*(55-60/z) /*sd85=y2 /*sd89=0.27*p /*Ha sd68=1.3*dr*sin(180/z) /*V /*sd69=1.3*dr*cos(180/z) /*W /*sd67=0.8*dr*cos(sd5/2) /*T /*sd66=0.8*dr*sin(sd5/2) /*M sd92=B 六．以第五步中的草绘作拉伸切除 七．以轴阵列第六步中的拉伸切除，阵列个数17(就是第二步中的Z,齿数，两者需统一)，阵列角度是360/Z(直接输这个关系式进去),得到以下结果 八．以第四步中的圆柱草绘平面作拉伸切除，尺寸如下，得到以下结果 九．依以下尺寸作旋转扫描切除，草绘中须建立下图右侧的关系式： sd0=0.13*p sd2=p sd16=sd14 sd14=0.91*7.85 十．会了吧?有疑问就邮件给我吧 *****************
