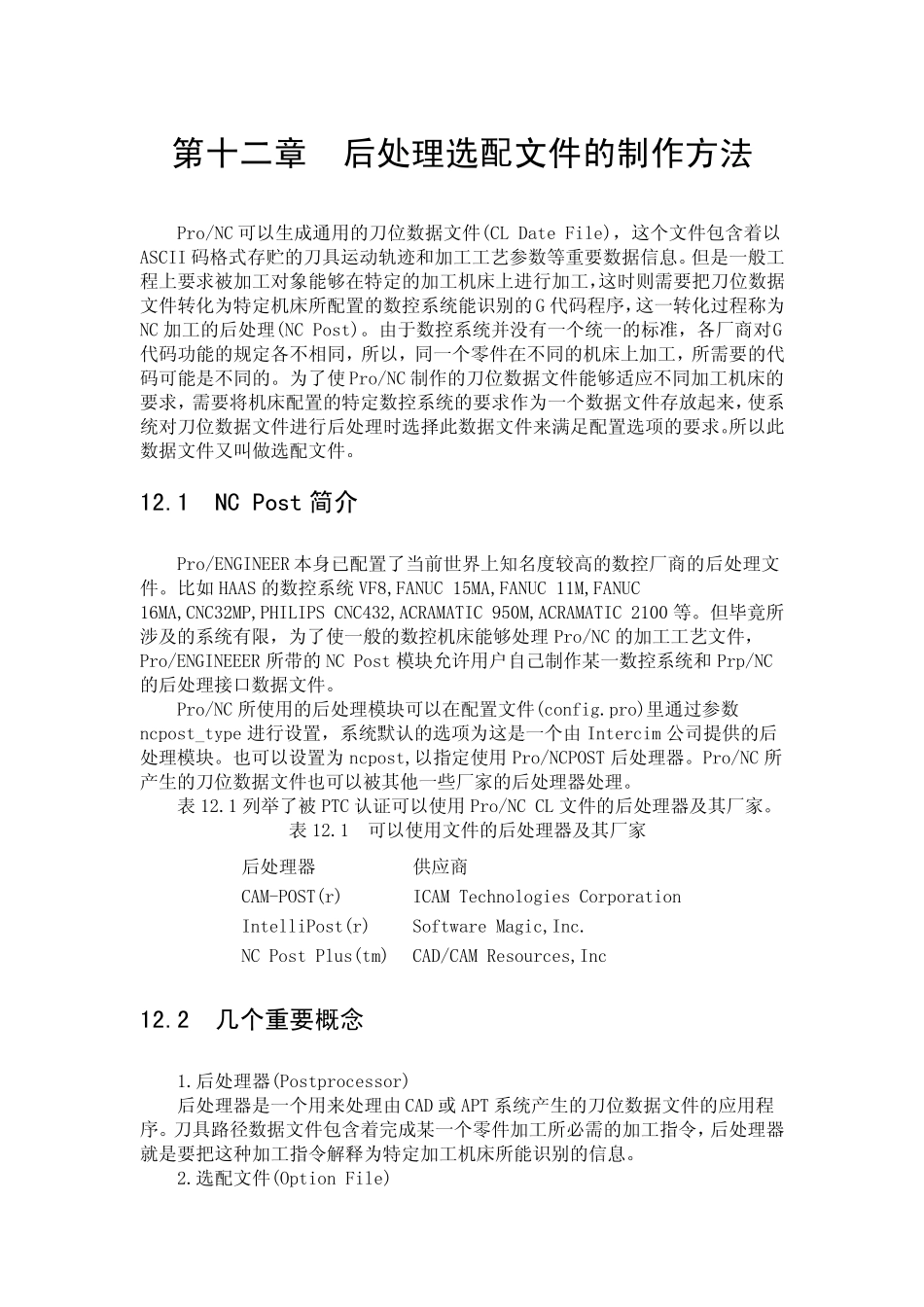

第十二章 后处理选配文件的制作方法 Pro/NC 可以生成通用的刀位数据文件(CL Date File)，这个文件包含着以ASCII 码格式存贮的刀具运动轨迹和加工工艺参数等重要数据信息。但是一般工程上要求被加工对象能够在特定的加工机床上进行加工，这时则需要把刀位数据文件转化为特定机床所配置的数控系统能识别的G 代码程序，这一转化过程称为NC 加工的后处理(NC Post)。由于数控系统并没有一个统一的标准，各厂商对G代码功能的规定各不相同，所以，同一个零件在不同的机床上加工，所需要的代码可能是不同的。为了使 Pro/NC 制作的刀位数据文件能够适应不同加工机床的要求，需要将机床配置的特定数控系统的要求作为一个数据文件存放起来，使系统对刀位数据文件进行后处理时选择此数据文件来满足配置选项的要求。所以此数据文件又叫做选配文件。 12.1 NC Post 简介 Pro/ENGINEER 本身已配置了当前世界上知名度较高的数控厂商的后处理文件。比如HAAS 的数控系统 VF8,FANUC 15MA,FANUC 11M,FANUC 16MA,CNC32MP,PHILIPS CNC432,ACRAMATIC 950M,ACRAMATIC 2100 等。但毕竟所涉及的系统有限，为了使一般的数控机床能够处理 Pro/NC 的加工工艺文件，Pro/ENGINEEER 所带的NC Post 模块允许用户自己制作某一数控系统和Prp/NC的后处理接口数据文件。 Pro/NC 所使用的后处理模块可以在配置文件(config.pro)里通过参数ncpost_type 进行设置，系统默认的选项为这是一个由 Intercim 公司提供的后处理模块。也可以设置为 ncpost,以指定使用Pro/NCPOST 后处理器。Pro/NC 所产生的刀位数据文件也可以被其他一些 厂家 的后处理器处理。 表 12.1 列 举 了被 PTC 认证 可以使用Pro/NC CL 文件的后处理器及其厂家 。 表 12.1 可以使用文件的后处理器及其厂家 后处理器 供应商 CAM-POST(r) ICAM Technologies Corporation IntelliPost(r) Software Magic,Inc. NC Post Plus(tm)CAD/CAM Resources,Inc 12.2 几个重要概念 1.后处理器(Postprocessor) 后处理器是一个用来处理由 CAD 或 APT 系统产生的刀位数据文件的应用程序。刀具路 径 数据文件包含着完 成某一个零件加工所必 需的加工指令 ，后处理器就 是要把这种 加工指令 解 释 为特定加工机床所能识别的信息。 2.选配文件(Option File) 选配文件指由选配文件生成器所创建的文件。后处理器在运行期间读入此文件，并把文件中的字符理...
