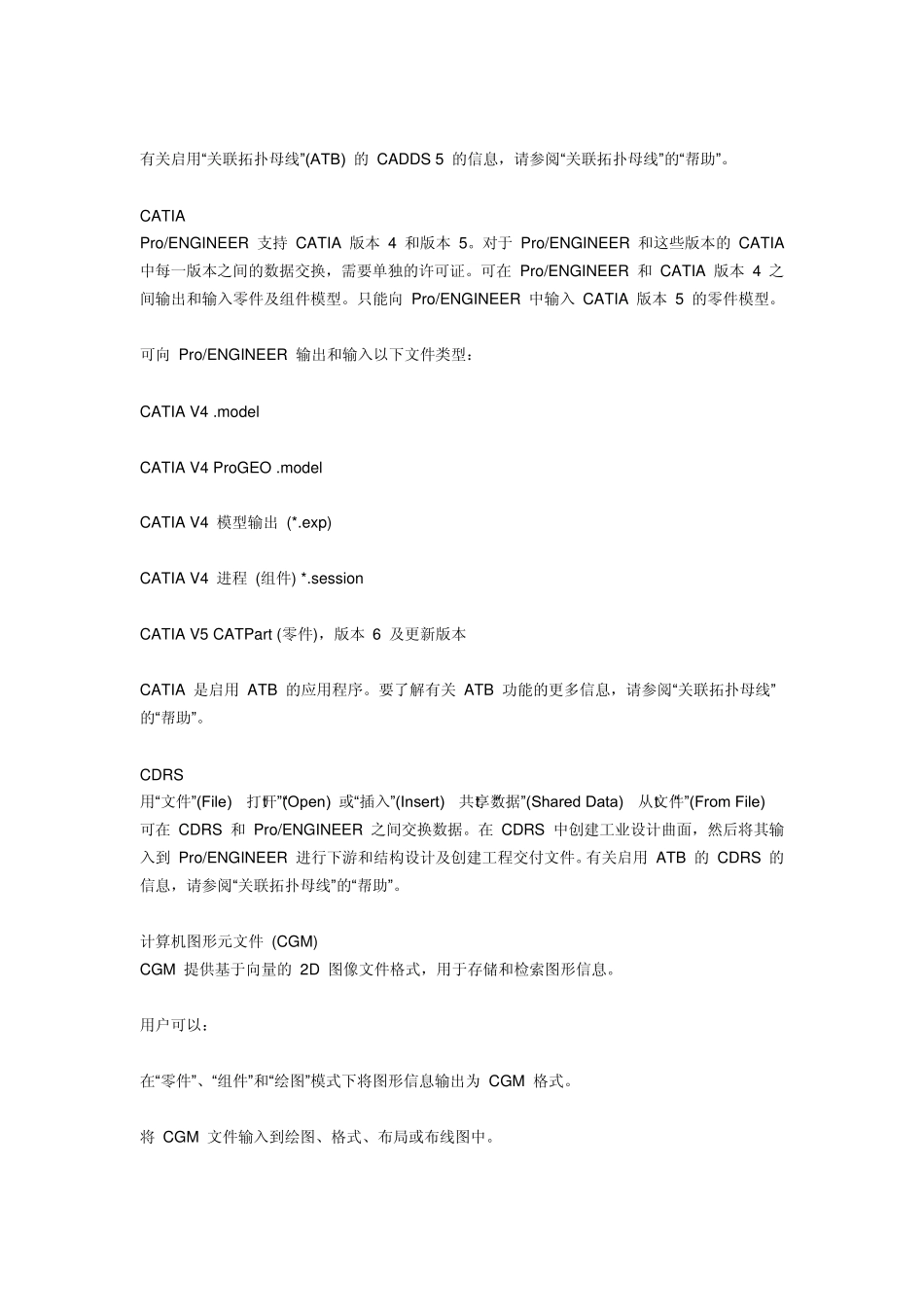

关于接口功能 “Pro/ENGINEER 接口”是“Pro/ENGINEER 基础”的一部分。“Pro/ENGINEER 接口”功能包括以下数据交换格式功能。 ACIS 用户可以： 将扩展名为 .sat 的 ACIS 零件和组件输入到 Pro/ENGINEER 中 将具有用户定义的参数及其单位、基准特征、横截面和草绘的 Pro/ENGINEER 零件和组件输出为 ACIS (.sat) 文件格式。作为平面曲线输出横截面和草绘。 在 MECHANICA 中打开输出的零件和组件。 Adobe Illu strator 曲线 用户可以： 将 Adobe Illu strator 曲线直接输入到 Pro/ENGINEER 中，将其作为零件、组件或草绘。 修改作为特征输入的曲线以创建其它几何。 批处理 可进入“批处理”模式以创建多个出图、IGES、DXF、VDA、SET、STEP、STL 或 VRML 文件。 CADAM/CDT/CPTR 用户可以： 使用 Pro/CDT 实用工具 (CADAM 数据转换)，可直接由 Professional CADAM 数据库输入和修改绘图。 由 CPTR (CADAM - Pro/ENGINEER 转换) 中性文件 (.bin) 格式输入 CADAM 主体文件。 CADDS 5 用户可以： 将 CADDS 零件和组件输入到 Pro/ENGINEER。 将 Pro/ENGINEER 零件和组件输出到原始 CADDS 格式。 有关启用“关联拓扑母线”(ATB) 的 CADDS 5 的信息，请参阅“关联拓扑母线”的“帮助”。 CATIA Pro/ENGINEER 支持 CATIA 版本 4 和版本 5。对于 Pro/ENGINEER 和这些版本的 CATIA 中每一版本之间的数据交换，需要单独的许可证。可在 Pro/ENGINEER 和 CATIA 版本 4 之间输出和输入零件及组件模型。只能向 Pro/ENGINEER 中输入 CATIA 版本 5 的零件模型。 可向 Pro/ENGINEER 输出和输入以下文件类型： CATIA V4 .model CATIA V4 ProGEO .model CATIA V4 模型输出 (*.ex p) CATIA V4 进程 (组件) *.session CATIA V5 CATPart (零件)，版本 6 及更新版本 CATIA 是启用 ATB 的应用程序。要了解有关 ATB 功能的更多信息，请参阅“关联拓扑母线”的“帮助”。 CDRS 用“文件”(File)>“打开”(Open) 或“插入”(Insert)>“共享数据”(Shared Data)>“从文件”(From File) 可在 CDRS 和 Pro/ENGINEER 之间交换数据。在 CDRS 中创建工业设计曲面，然后将其输入到 Pro/ENGINEER 进行下游和结构设计及创建工程交付文件。有关启用 ATB 的 CDRS 的信息，请参阅“关联拓扑母线”的“帮助”。 计算机图形元文件 ...
