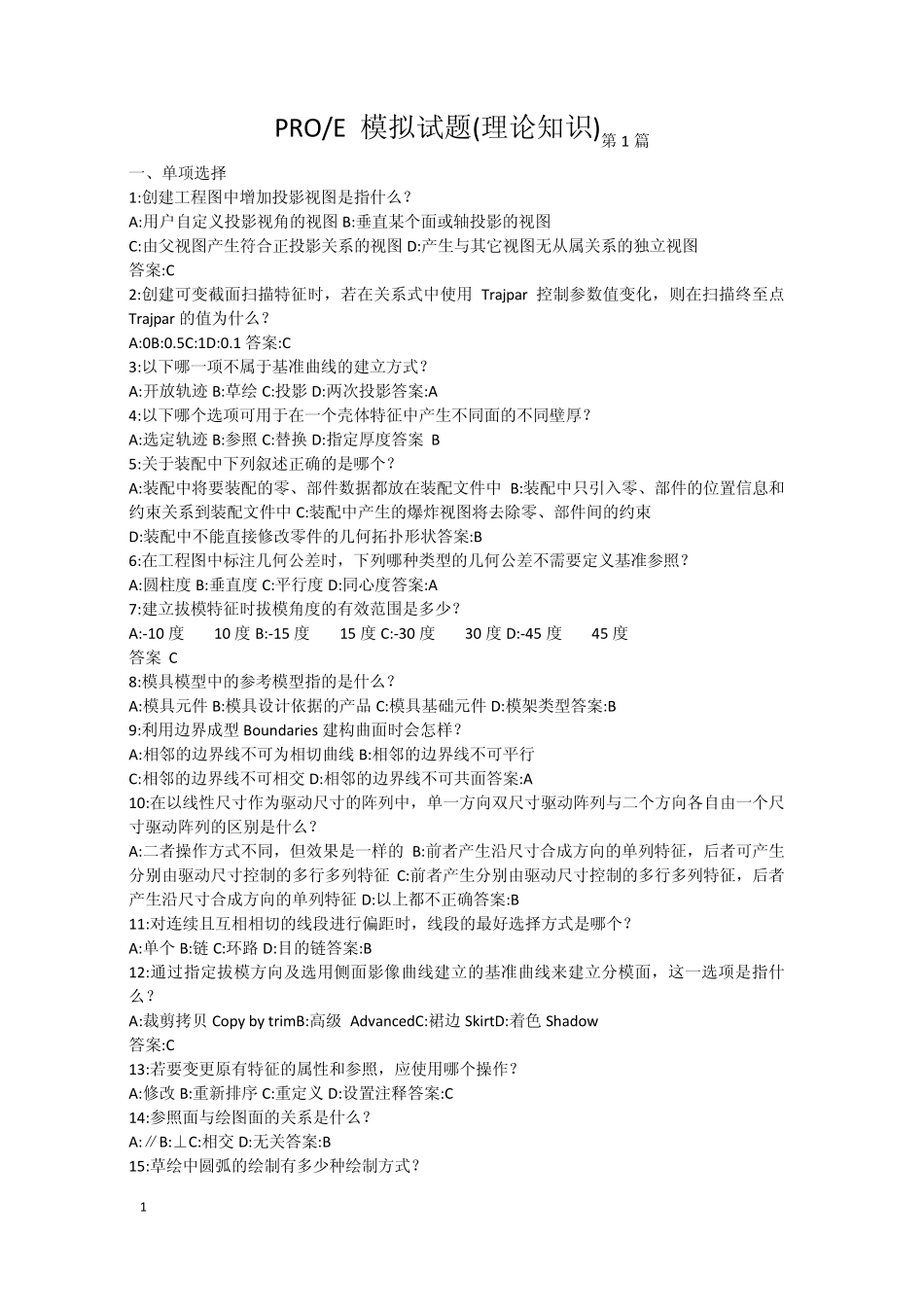

1 PRO/E 模拟试题(理论知识)第 1 篇 一、单项选择 1:创建工程图中增加投影视图是指什么？ A:用户自定义投影视角的视图 B:垂直某个面或轴投影的视图 C:由父视图产生符合正投影关系的视图 D:产生与其它视图无从属关系的独立视图 答案:C 2:创建可变截面扫描特征时，若在关系式中使用 Trajpar 控制参数值变化，则在扫描终至点Trajpar 的值为什么？ A:0B:0.5C:1D:0.1 答案:C 3:以下哪一项不属于基准曲线的建立方式？ A:开放轨迹 B:草绘 C:投影 D:两次投影答案:A 4:以下哪个选项可用于在一个壳体特征中产生不同面的不同壁厚？ A:选定轨迹 B:参照 C:替换 D:指定厚度答案 B 5:关于装配中下列叙述正确的是哪个？ A:装配中将要装配的零、部件数据都放在装配文件中 B:装配中只引入零、部件的位置信息和约束关系到装配文件中 C:装配中产生的爆炸视图将去除零、部件间的约束 D:装配中不能直接修改零件的几何拓扑形状答案:B 6:在工程图中标注几何公差时，下列哪种类型的几何公差不需要定义基准参照？ A:圆柱度 B:垂直度 C:平行度 D:同心度答案:A 7:建立拔模特征时拔模角度的有效范围是多少？ A:-10 度——10 度 B:-15 度——15 度 C:-30 度——30 度 D:-45 度——45 度 答案 C 8:模具模型中的参考模型指的是什么？ A:模具元件 B:模具设计依据的产品C:模具基础元件 D:模架类型答案:B 9:利用边界成型Boundaries 建构曲面时会怎样？ A:相邻的边界线不可为相切曲线 B:相邻的边界线不可平行 C:相邻的边界线不可相交D:相邻的边界线不可共面答案:A 10:在以线性尺寸作为驱动尺寸的阵列中，单一方向双尺寸驱动阵列与二个方向各自由一个尺寸驱动阵列的区别是什么？ A:二者操作方式不同，但效果是一样的 B:前者产生沿尺寸合成方向的单列特征，后者可产生分别由驱动尺寸控制的多行多列特征 C:前者产生分别由驱动尺寸控制的多行多列特征，后者产生沿尺寸合成方向的单列特征 D:以上都不正确答案:B 11:对连续且互相相切的线段进行偏距时，线段的最好选择方式是哪个？ A:单个 B:链C:环路D:目的链答案:B 12:通过指定拔模方向及选用侧面影像曲线建立的基准曲线来建立分模面，这一选项是指什么？ A:裁剪拷贝Copy by trimB:高级 AdvancedC:裙边SkirtD:着色Shadow 答案:C 13:若要变更原有特征的属性和参照，应使用哪个操作？ A:修改B:重新排序C:重定义 D:设置注释答案:C 14:参照面与绘图面的关系是什...
